Создайте пилообразную волну.

t = (0:0.1:10)';
x = sawtooth(t);

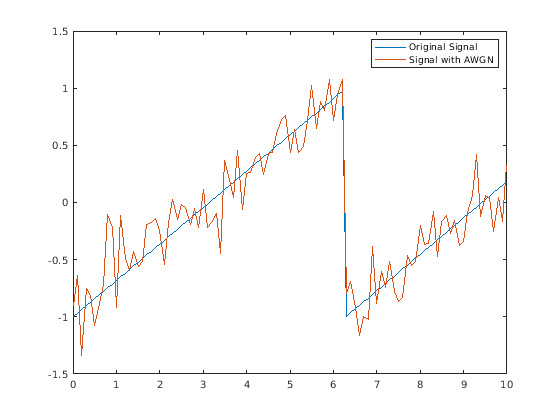

Примените белый Гауссов шум и постройте результаты.

y = awgn(x,10,'measured');
plot(t,[x y])
legend('Original Signal','Signal with AWGN')

Передайте и получите данные с помощью непрямоугольной 16-ary совокупности в присутствии Гауссова шума. Покажите график рассеивания шумной совокупности и оцените коэффициент ошибок символа (SER) для двух различных отношений сигнал-шум.

Создайте 16-QAM совокупность на основе стандарта V.29 для модемов телефонной линии.

c = [-5 -5i 5 5i -3 -3-3i -3i 3-3i 3 3+3i 3i -3+3i -1 -1i 1 1i];
M = length(c);

Сгенерируйте случайные символы.

data = randi([0 M-1],2000,1);

Модулируйте данные при помощи функции genqammod. Общая модуляция QAM необходима, потому что пользовательская совокупность не является прямоугольной.

modData = genqammod(data,c);

Передайте сигнал через канал AWGN, имеющий отношение сигнал-шум (SNR) на 20 дБ.

rxSig = awgn(modData,20,'measured');

Отобразите график рассеивания полученного сигнала и ссылочной совокупности, c.

h = scatterplot(rxSig);
hold on
scatterplot(c,[],[],'r*',h)
grid
hold off

Демодулируйте полученный сигнал при помощи функции genqamdemod. Определите количество ошибок символа и ошибочного отношения символа.

demodData = genqamdemod(rxSig,c);
[numErrors,ser] = symerr(data,demodData)

numErrors = 1

ser = 5.0000e-04

Повторите передачу и процесс демодуляции с каналом AWGN, имеющим ОСШ на 10 дБ. Определите коэффициент ошибок символа для уменьшаемого ОСШ. Как ожидалось производительность ухудшается, когда ОСШ уменьшен.

rxSig = awgn(modData,10,'measured');
demodData = genqamdemod(rxSig,c);
[numErrors,ser] = symerr(data,demodData)

numErrors = 462

ser = 0.2310

Сгенерируйте белые Гауссовы шумовые результаты сложения с помощью объекта RandStream и Класса (MATLAB).

Задайте степень X, чтобы быть 0 dBW, добавить шум, чтобы произвести ОСШ дБ 10 и использовать локальный случайный поток.

S = RandStream('mt19937ar','Seed',5489);
sigin = sqrt(2)*sin(0:pi/8:6*pi);
sigout1 = awgn(sigin,10,0,S);

Добавьте AWGN в sigin. Используйте isequal, чтобы сравнить sigout1 с sigout2. Выходные параметры не равны, когда случайный поток не был сброшен.

sigout2 = awgn(sigin,10,0,S);
isequal(sigout1,sigout2)

ans = logical
   0

Сбросьте случайный потоковый объект, возвратив объект в его состояние до добавления AWGN к sigout1. Добавьте AWGN в sigin и сравните sigout1 с sigout3. Выходные параметры равны после того, как случайный поток был сброшен.

reset(S);
sigout3 = awgn(sigin,10,0,S);
isequal(sigout1,sigout3)

ans = logical
   1
