Основная полоса модулятора DVBS-APSK

DVB-S2/S2X/SH стандартно-специфичная модуляция амплитудного манипулирования сдвига фазы (APSK)

расширьте все на странице
  • Библиотека:

  • Communications Toolbox / Модуляция / Цифровая Основополосная Модуляция / APM

    Communications Toolbox / Модуляция / Цифровая Основополосная Модуляция / Стандартно-совместимый

Описание

Блок DVBS-APSK Modulator Baseband модулирует входной сигнал с помощью Цифрового телевидения (DVB-S2/S2X/SH) стандартно-специфичная модуляция амплитудного манипулирования сдвига фазы (APSK).

Порты

Входной параметр

развернуть все

Входной сигнал, заданный как скаляр, вектор или матрица. Входной сигнал должен быть двоичными значениями или целыми числами в области значений [0, (M – 1)], где M является порядком Модуляции. Этот порт без имени на блоке.

Примечание

Чтобы обработать входной сигнал как двоичные элементы, установите Входное значение параметров типа на Bit. Для двоичных входов количество строк должно быть целочисленным кратным log2 (M). Группы log2 (M) биты в столбце сопоставлены на символ с первым битом, представляющим MSB и последний бит, представляющий LSB.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean

Вывод

развернуть все

DVB-S2/S2X/SH стандартно-специфичный APSK модулируемый сигнал, возвращенный как комплексный скаляр, вектор или матрица. Размерности выходного сигнала зависят от заданного Входного значения типа. Этот порт без имени на блоке.

Input typeРазмерности выходного сигнала
IntegerВыходной сигнал имеет те же размерности как входной сигнал.
BitКоличество строк в выходном сигнале равняется количеству строк во входном сигнале, разделенном на log2 (M), где M является порядком Модуляции.

Используйте тип Выходных данных, чтобы задать тип выходных данных.

Параметры

развернуть все

Стандартный суффикс для варианта модуляции DVB, заданного как S2, S2X или SH.

Структурируйте длину, заданную как Normal или Short.

Зависимости

Этот параметр применяется только, когда суффикс стандарта DVB установлен в S2 или S2X.

Порядок модуляции, M, заданный как степень двойки. Порядок модуляции задает общее количество точек в совокупности выходного сигнала. Список допустимых порядков модуляции отличается в зависимости от значений суффикса стандарта DVB и длины Кадра.

DVB standard suffixFrame lengthОпции Modulation order
S2Normal или Short16 или 32
S2XNormal8, 16, 32, 64 или 256
Short16 или 32
SHНе применяется16

Идентификатор кода, заданный как вектор символов. Список допустимых значений идентификатора кода отличается в зависимости от заданных значений суффикса стандарта DVB, длины Кадра и порядка Модуляции. Эта таблица приводит опции для значений Code identifier.

Modulation orderDVB standard suffixFrame lengthОпции Code identifier
8

S2X

Normal

100/180 или 104/180

16

S2 или S2X

Normal

2/3, 3/4, 4/5, 5/6, 8/9 или 9/10

Short

2/3, 3/4, 4/5, 5/6 или 8/9

16

S2X

Normal

26/45, 3/5, 28/45, 23/36, 25/36, 13/18, 140/180, 154/180, 100/180, 96/180, 90/180, 18/30 или 20/30

Short

7/15, 8/16, 26/45, 3/5 или 32/45

32

S2 или S2X

Normal

3/4, 4/5, 5/6, 8/9 или 9/10

Short

3/4, 4/5, 5/6 или 8/9

32

S2X

Normal

128/180, 132/180, 140/180 или 2/3

Short

2/3 или 32/45

64

S2X

Normal

128/180 , 132/180, 7/9, 4/5 или 5/6

128

S2X

Normal

135/180 или 140/180

256

S2X

Normal

116/180, 124/180, 128/180, 20/30 или 135/180

Для получения дополнительной информации обратитесь к Таблицам 9 и 10 в стандарте DVB-S2 [1] и Таблице 17a в стандарте DVB-S2X [2].

Зависимости

Этот параметр применяется только, когда DVB standard suffix установлен в S2 или S2X.

Масштабирование совокупности, заданное как Outer radius as 1 или Unit average power.

Зависимости

Этот параметр применяется только, когда суффикс стандарта DVB установлен в S2 или S2X.

Введите тип, заданный как Integer или Bit. Чтобы использовать Integer, входной сигнал должен состоять из целых чисел в области значений [0, (M – 1)]. Чтобы использовать Bit, входные данные должны содержать двоичные значения, и количество строк должно быть целочисленным кратным log2 (M), где M является порядком Модуляции.

Тип выходных данных, заданный как double или single.

Чтобы построить ссылочную совокупность, нажмите кнопку View Constellation.

Тип симуляции, чтобы запуститься, заданный как:

  • Code generation – Моделируйте модель с помощью сгенерированного кода C. В первый раз, когда вы запускаете симуляцию, Simulink® генерирует код С для блока. Код С снова используется для последующих симуляций, пока модель не изменяется. Эта опция требует дополнительного времени запуска.

  • Interpreted execution – Моделируйте модель с помощью интерпретатора MATLAB®. Эта опция сокращает время запуска. В режиме Interpreted execution можно отладить исходный код блока.

Образцовые примеры

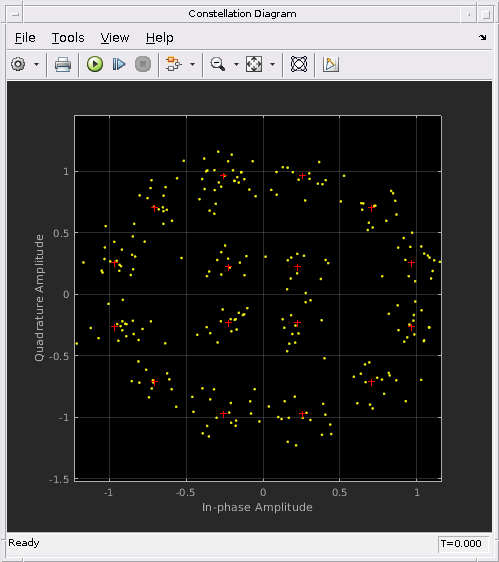

Plot Noisy DVB-S APSK Constellation

Постройте шумную совокупность APSK DVB-S

Примените модуляцию APSK DVB-S к сигналу случайных данных. Передайте модулируемый сигнал через канал AWGN. Постройте сигнальное созвездие.

Открытая модель

Характеристики блока

Типы данных

Boolean | double | integer | single

Многомерные сигналы

yes

Сигналы переменного размера

no

Больше о

развернуть все
