Входной сигнал, заданный как скаляр, вектор или матрица. Входной сигнал должен состоять из двоичных значений или целых чисел в области значений [0, (M – 1)], где M является Порядком Модуляции для M-APSK. Этот порт без имени на блоке.

Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean

APSK модулируемый сигнал, возвращенный как комплексный скаляр, вектор или матрица. Размерности выходного сигнала зависят от заданного Входного значения типа. Этот порт без имени на блоке.

Используйте тип Выходных данных, чтобы задать тип выходных данных.

Совокупность указывает на звонок PSK, заданный как вектор больше чем с одним элементом. Каждый векторный элемент указывает на количество точек совокупности в ее соответствующем звонке PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Сумма элементов в Constellation points per circle определяет порядок модуляции. Значения элемента должны быть множителями четыре, и порядок модуляции должен быть степенью двойки.

Пример: [4,12,16] задает три кольцевых совокупности PSK с порядком модуляции 32.

Радиус на звонок PSK, заданный как вектор с той же длиной как Совокупность, указывает на круг. Каждый векторный элемент указывает на радиус своего соответствующего звонка PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Эти значения элемента должны быть положительными и расположены в увеличивающемся порядке.

Пример: [0.5,1,2] задает радиусы для трех звонков PSK совокупности. Внутренний звонок имеет радиус 0,5, второй звонок имеет радиус 1,0, и внешний звонок имеет радиус 2,0.

Смещение фазы на PSK звенит в радианах, заданных как скаляр или вектор с той же длиной как точки Совокупности на круг. Каждый векторный элемент указывает на смещение фазы своего соответствующего звонка PSK. Первый элемент соответствует самому внутреннему кругу, и так далее до последнего элемента, который соответствует наиболее удаленному кругу. Phase offset of each circle (rad) может быть скаляром, только если все элементы Constellation points per circle являются тем же значением.

Пример: [pi/4,pi/12,pi/16] задает смещения фазы для трех звонков PSK совокупности. Внутренний звонок имеет смещение фазы π/4, второй звонок имеет смещение фазы π/12, и внешний звонок имеет смещение фазы π/16.

Отображение символа, заданное как одно из следующего:

Отображение символа по умолчанию зависит от Constellation points per circle и Phase offset of each circle (rad). Когда все элементы Constellation points per circle равны, и все элементы Phase offset of each circle (rad) равны, значением по умолчанию является Gray. Для всех других случаев значением по умолчанию является Contourwise-gray.

Пользовательское отображение символа, заданное как целочисленный вектор. Этот вектор должен состоять из M уникальные элементы со значениями в области значений [0, (M – 1)], где M является Порядком Модуляции для M-APSK. Первый элемент в Custom symbol mapping соответствует точке совокупности в первом квадранте самого внутреннего круга с последующими элементами, расположенными против часовой стрелки вокруг звонков PSK.

Пример: значение по умолчанию, [0,4,12,8,1,3,2,6,7,5,13,15,14,10,11,9], задает contourwise-серое отображение символа. Распределение точек совокупности неоднородно на всех контурах.

Зависимости

Чтобы включить этот параметр, установите отображение Символа с User-defined.

Введите тип, заданный как Integer или Bit. Чтобы использовать Integer, входной сигнал должен состоять из целых чисел в области значений [0, (M – 1)]. Чтобы использовать Bit, входной сигнал должен содержать двоичные значения, и количество строк должно быть целочисленным кратным _log2 (M), где M является Порядком Модуляции для M-APSK.

Тип выходных данных, заданный как double или single.

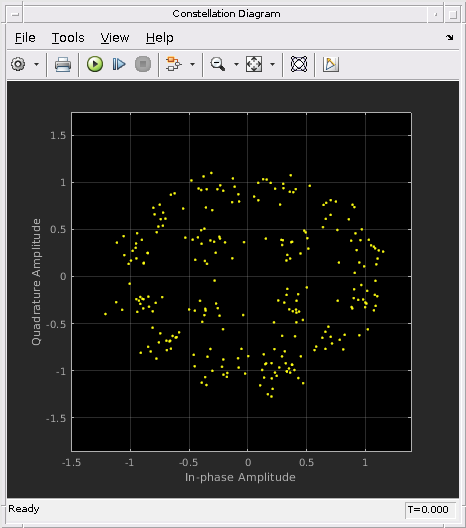

Чтобы построить ссылочную совокупность, нажмите кнопку View Constellation.

Тип симуляции, чтобы запуститься, заданный как:
