Основная полоса демодулятора OQPSK
Демодуляция с помощью метода OQPSK
- Библиотека:
Communications Toolbox / Модуляция / Цифровая Основополосная Модуляция / PM
Описание
Блок OQPSK Demodulator Baseband применяет импульсную фильтрацию формы к входной форме волны и демодулирует его с помощью метода квадратурного манипулирования сдвига фазы смещения (OQPSK). Вход представляет собой репрезентацию модулированного сигнала.
Вход должен быть сигналом комплекса дискретного времени. Этот блок принимает входной сигнал со скалярным знаком или входной сигнал вектор-столбца.
Для получения информации о задержках, понесенных обработкой пары модема, смотрите Задержки Модуляции.
Порты
Входной параметр
Вывод
Параметры
Модуляция
'OutputType' 'OutputType'
Integer (значение по умолчанию) | Bit
Выведите тип, заданный как Integer или Bit.
Когда вы устанавливаете Output type на
Integer, блок выводит вектор целочисленных символов со значениями от 0 до 3, длина которого является количеством выходных символов.Когда вы устанавливаете Output type на
Bit, блок выводит 2-битное бинарное представление целых чисел в векторе ровной длины с бинарным знаком.
Входным периодом для каждой целочисленной или битной пары являются Выборки во времена символа выходной демонстрационный период.
Phase offset (rad) — Фаза нулевой точки совокупности переключена от π/4
0 (значение по умолчанию) | скаляр
Фаза нулевой точки совокупности, переключенной от π/4 радианов, заданных как скаляр.
Symbol mapping — Побитовое отображение сигнального созвездия
Gray (значение по умолчанию) | Binary | пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3
Побитовое отображение сигнального созвездия, заданное как Gray, Binary или пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3.
| Установка | Отображение совокупности для Целых чисел | Отображение совокупности для битов | Комментарий |
|---|---|---|---|
|
|
| Отображение сигнального созвездия серо-закодировано. |
|
|
| Отображение сигнального созвездия для входного целого числа |
Пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3 |
|
| Элементы [b c d] должны состоять из множества значений [0, 1, 2, 3] в любом порядке. |
Фильтрация
Pulse shape — Фильтрация импульсной формы
Half sine (значение по умолчанию) | Normal raised cosine | Root raised cosine | Custom
Выберите форму импульса фильтрации: Half sine, Normal raised cosine, Root raised cosine или Custom.
Rolloff factor — Повышенный фактор спада фильтра косинуса
0.2 (значение по умолчанию) | скаляр
Повышенный фактор спада фильтра косинуса, заданный как скаляр от 0 до 1.
Зависимости
Это свойство появляется, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter span (in symbols) — Отфильтруйте длину
10 (значение по умолчанию) | скаляр
Отфильтруйте длину в символах, заданных как скаляр. Повышенный фильтр косинуса идеала имеет бесконечный импульсный ответ. Однако, чтобы понять практическую реализацию этого фильтра, объект обрезает импульсный ответ на символы Filter span (in symbols).
Зависимости
Это свойство появляется, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter numerator — Отфильтруйте числитель
[0.7071 0.7071] (значение по умолчанию) | вектор - строка
Отфильтруйте числитель, заданный как вектор - строка.
Зависимости
Этот параметр появляется, когда Импульсной формой является Custom.
Типы данных: double
Samples per symbol — Количество выборок на символ
4 (значение по умолчанию) | положительный даже целое число
Количество выборок на символ, заданный как положительное даже целое число.
Типы данных: double
Другие параметры
Rate options — Опция скорости обработки
Enforce single-rate processing (значение по умолчанию) | Allow multirate processing

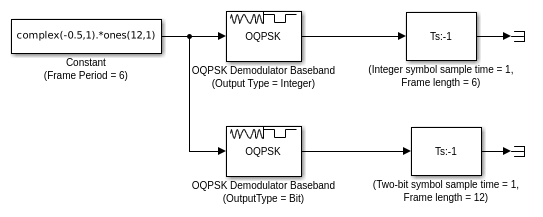

Enforce single-rate processing— Выполняет модель, гарантируя, что сигналы ввода и вывода имеют тот же шаг расчета порта. Блок реализует изменение уровня путем внесения изменения размера при выводе когда по сравнению с входом. Для целочисленных выходных параметров вывод width равняется 1/выбирает во времена символа вход width.Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Демодулятора OQPSK.

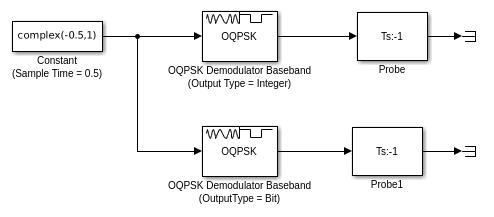

Allow multirate processing— Выполняет модель, позволяя сигналам ввода и вывода иметь различные шаги расчета порта. Выходным временем символа являются Выборки во времена символа входной шаг расчета.Для получения дополнительной информации смотрите Многоскоростную Обработку с Блоком Демодулятора OQPSK.
Output data type — Тип выходных данных
double (значение по умолчанию) | single | uint8
Выберите тип выходных данных: double, single или uint8.
Образцовые примеры
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Больше о
Схема потока сигналов OQPSK
Каждый Выбирают на входные выборки символа, производят тот выходной символ. В этой фигуре пунктирная линия представляет область, включающую входную демонстрационную обработку.
