Основная полоса модулятора OQPSK
Модуляция с помощью метода OQPSK
- Библиотека:
Communications Toolbox / Модуляция / Цифровая Основополосная Модуляция / PM
Описание
Блок OQPSK Modulator Baseband модулирует входной сигнал с помощью метода квадратурного манипулирования сдвига фазы смещения (OQPSK) и применяет импульсную фильтрацию формы к форме волны. Вывод представляет собой репрезентацию модулированного сигнала.
Для получения информации о задержках, понесенных обработкой пары модема, смотрите Задержки Модуляции.
Порты
Входной параметр
Вывод
Параметры
Модуляция
InputType InputType
Integer (значение по умолчанию) | Bit
Введите тип, заданный как Integer или Bit.
Когда вы устанавливаете Input type на
Integer, вход может быть скалярным значением или вектор-столбцом, длина которого является количеством вводимых символов.Когда вы устанавливаете Input type на
Bit, вход width должен быть целочисленным кратным два.
Выходной демонстрационный период является периодом каждой целочисленной или битной пары во входе, разделенном на Выборки на символ.
Phase offset (rad) — Фаза нулевой точки совокупности переключена от π/4
0 (значение по умолчанию) | скаляр
Фаза нулевой точки совокупности, переключенной от π/4 радианов, заданных как скаляр.
Symbol mapping — Побитовое отображение сигнального созвездия
Gray (значение по умолчанию) | Binary | пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3
Побитовое отображение сигнального созвездия, заданное как Gray, Binary или пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3.
| Установка | Отображение совокупности для Целых чисел | Отображение совокупности для битов | Комментарий |
|---|---|---|---|
|
|
| Отображение сигнального созвездия серо-закодировано. |
|
|
| Отображение сигнального созвездия для входного целого числа |
Пользовательский числовой вектор с 4 элементами целых чисел со значениями от 0 до 3 |
|
| Элементы [b c d] должны состоять из множества значений [0, 1, 2, 3] в любом порядке. |
Фильтрация
Pulse shape — Фильтрация импульсной формы
Half sine (значение по умолчанию) | Normal raised cosine | Root raised cosine | Custom
Выберите форму импульса фильтрации: Half sine, Normal raised cosine, Root raised cosine или Custom.
Rolloff factor — Повышенный фактор спада фильтра косинуса
0.2 (значение по умолчанию) | скаляр
Повышенный фактор спада фильтра косинуса, заданный как скаляр в области значений [0, 1].
Зависимости
Это свойство появляется, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter span (in symbols) — Отфильтруйте длину
10 (значение по умолчанию) | скаляр
Отфильтруйте длину в символах, заданных как скаляр. Повышенный фильтр косинуса идеала имеет бесконечный импульсный ответ. Однако, чтобы понять практическую реализацию этого фильтра, объект обрезает импульсный ответ на символы Filter span (in symbols).
Зависимости
Это свойство появляется, когда Импульсной формой является Normal raised cosine или Root raised cosine.
Типы данных: double
Filter numerator — Отфильтруйте числитель
[0.7071 0.7071] (значение по умолчанию) | вектор - строка
Отфильтруйте числитель, заданный как вектор - строка.
Зависимости
Этот параметр появляется, когда Импульсной формой является Custom.
Типы данных: double
Samples per symbol — Количество выборок на символ
4 (значение по умолчанию) | положительный даже целое число
Количество выборок на символ, заданный как положительное даже целое число.
Типы данных: double
Другие параметры
Rate options — Опция скорости обработки
Enforce single-rate processing (значение по умолчанию) | Allow multirate processing

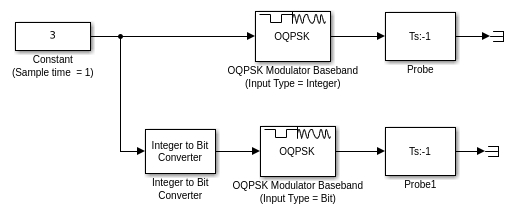

Enforce single-rate processing— Выполняет модель, гарантируя, что сигналы ввода и вывода имеют тот же шаг расчета порта. Блок реализует изменение уровня путем внесения изменения размера при выводе когда по сравнению с входом. Для целочисленных входных параметров вывод width равняется Выборкам во времена символа количество символов.Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Модулятора OQPSK.
Allow multirate processing— Выполняет модель, позволяя сигналам ввода и вывода иметь различные шаги расчета порта. Выходной шаг расчета равняется периоду символа, разделенному на Выборки на символ.
Для получения дополнительной информации смотрите Односкоростную Обработку с Блоком Модулятора OQPSK.
Output data type — Тип выходных данных
double (значение по умолчанию) | single
Выберите тип выходных данных: double или single.

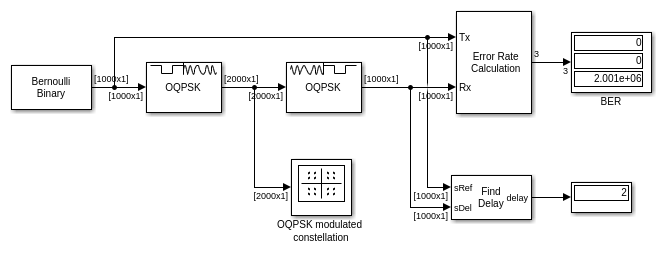

Образцовые примеры
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
