pskmod
Модуляция манипулирования сдвига фазы
Синтаксис
y = pskmod(x,M)y = pskmod(x,M,ini_phase)y = pskmod(x,M,ini_phase,symorder)Описание
Примеры
Модулируйте сигнал PSK
Модулируйте и постройте совокупности QPSK и сигналов с 16 PSK.

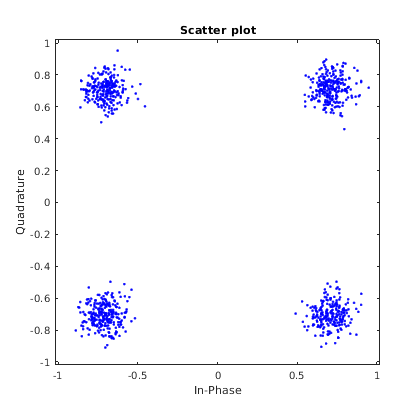

QPSK
Установите порядок модуляции к 4.
M = 4;
Сгенерируйте случайные символы данных.
data = randi([0 M-1],1000,1);
Модулируйте символы данных.
txSig = pskmod(data,M,pi/M);
Передайте сигнал через белый шум и постройте его совокупность.
rxSig = awgn(txSig,20); scatterplot(rxSig)

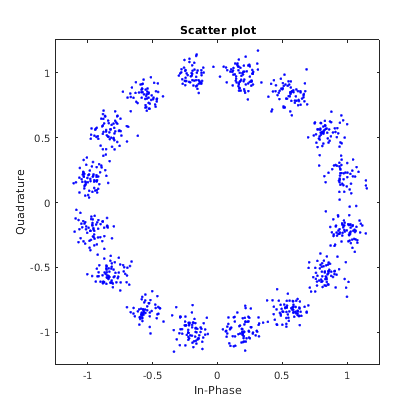

С 16 PSK
Измените порядок модуляции от 4 до 16.
M = 16;
Сгенерируйте случайные символы данных.
data = randi([0 M-1],1000,1);
Модулируйте символы данных.
txSig = pskmod(data,M,pi/M);
Передайте сигнал через белый шум и постройте его совокупность.
rxSig = awgn(txSig,20); scatterplot(rxSig)
Модулируйте и демодулируйте сигнал QPSK в AWGN
Сгенерируйте случайные символы.
dataIn = randi([0 3],1000,1);
QPSK модулирует данные.
txSig = pskmod(dataIn,4,pi/4);
Передайте сигнал через канал AWGN.
rxSig = awgn(txSig,10);
Демодулируйте полученный сигнал и вычислите количество ошибок символа.
dataOut = pskdemod(rxSig,4,pi/4); numErrs = symerr(dataIn,dataOut)
numErrs = 2
