qfunc

Q функция

Синтаксис

y = qfunc(x)

Описание

y = qfunc(x) возвращает выходной параметр функции Q для каждого элемента действительного массива x. Функция Q один минус кумулятивная функция распределения стандартизированной нормальной случайной переменной.

Входные параметры

свернуть все

`x` Входной параметр
скаляр | вектор | матрица | массив N-D

Введите, заданный как действительный скаляр или массив.

Выходные аргументы

свернуть все

`y` Q функциональный вывод
скаляр | вектор | матрица | массив N-D

Q функциональный выходной параметр, возвращенный как действительный скаляр или массив, имеющий те же размерности как вход x.

Примеры

свернуть все

Q функциональные результаты и график

Скрипт Open Live Script

Определите значения функции Q для входного вектора.

x = -4:0.1:4;
y = qfunc(x);

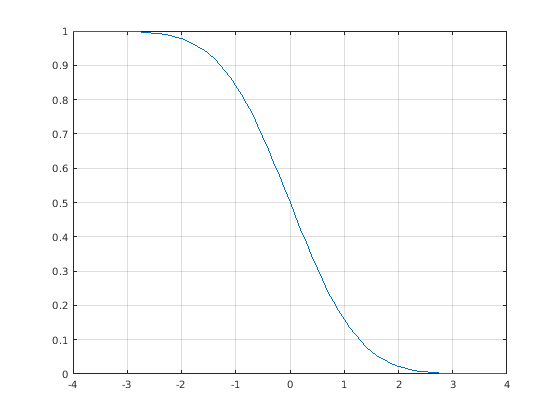

Постройте график результатов.

plot(x,y)
grid

Вычислите вероятность появления ошибки QPSK Используя функцию Q

Скрипт Open Live Script

Преобразуйте вход Eb/No в дБ к его линейному эквиваленту.

ebnodB = 7;
ebno = 10^(ebnodB/10);

Определите вероятность появления ошибки QPSK, $P_{b}$ , учитывая, что:

$P_{b} = Q (\sqrt{2 \frac{E b}{N o}}) .$

Pb = qfunc(sqrt(2*ebno))

Pb = 7.7267e-04

Алгоритмы

Для скалярного x формула

$Q (x) = \frac{1}{\sqrt{2 π}} \int_{x}^{\infty} \exp (- t^{2} / 2) d t$

Функция Q связана с дополнительной функцией ошибок, erfc, согласно

$Q (x) = \frac{}{} 12erfc (\frac{x}{\sqrt{2}})$

Представлено до R2006a
