Настройте следующую систему управления с помощью systune и отобразите значения настраиваемых блоков.

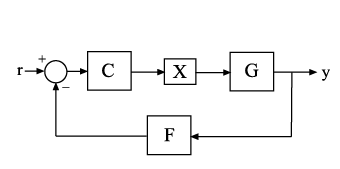

Управляющая структура включает контроллер PI C и настраиваемый фильтр нижних частот в пути к обратной связи. Объект G является системой третьего порядка.

Создайте модели компонентов системы и соедините их вместе, чтобы создать настраиваемую модель с обратной связью системы управления.

s = tf('s');
num = 33000*(s^2 - 200*s + 90000);
den = (s + 12.5)*(s^2 + 25*s + 63000);
G = num/den;

C0 = tunablePID('C','pi');
a = realp('a',1);
F0 = tf(a,[1 a]);
X = AnalysisPoint('X');

T0 = feedback(G*X*C0,F0);
T0.InputName = 'r';
T0.OutputName = 'y';

T0 является моделью genss, которая имеет два настраиваемых блока, контроллер PI, C, и параметр, a. T0 также содержит блок switch X.

Создайте настраивающееся требование, которое обеспечивает вывод y, чтобы отследить вход r и настроить систему, чтобы удовлетворить то требование.

Req = TuningGoal.Tracking('r','y',0.05);
[T,fSoft,~] = systune(T0,Req);

Final: Soft = 1.43, Hard = -Inf, Iterations = 60

systune находит значения для настраиваемых параметров, которые оптимально удовлетворяют требование отслеживания. Вывод T является моделью genss с теми же Блоками Системы управления как T0. Текущие значения тех блоков являются настроенными значениями.

Исследуйте настроенные значения настраиваемых блоков системы управления.

showTunable(T)

C =

             1
  Kp + Ki * ---
             s

  with Kp = 0.000434, Ki = 0.00531

Name: C
Continuous-time PI controller in parallel form.
-----------------------------------
a = 69.4

showTunable отображает значения настраиваемых блоков только. Если вы используете showBlockValue вместо этого, отображение также включает блок switch X.
