make1DOF

Преобразуйте ПИД-регулятор 2-DOF в контроллер 1-DOF

свернуть все на странице

Синтаксис

C1 = make1DOF(C2)

Описание

пример

C1 = make1DOF(C2) преобразовывает два ПИД-регулятора степени свободы C2 в одну степень свободы путем удаления условий, которые зависят от коэффициентов b и c.

Примеры

свернуть все

Скрипт Open Live Script

Разработайте ПИД-регулятор 2-DOF для объекта.

G = tf(1,[1 0.5 0.1]);
C2 = pidtune(G,'pidf2',1.5)
C2 =

                       1                s
  u = Kp (b*r-y) + Ki --- (r-y) + Kd -------- (c*r-y)
                       s              Tf*s+1

  with Kp = 1.12, Ki = 0.23, Kd = 1.3, Tf = 0.122, b = 0.664, c = 0.0136

Continuous-time 2-DOF PIDF controller in parallel form.

Преобразуйте контроллер в одну степень свободы.

C1 = make1DOF(C2)
C1 =

             1            s
  Kp + Ki * --- + Kd * --------
             s          Tf*s+1

  with Kp = 1.12, Ki = 0.23, Kd = 1.3, Tf = 0.122

Continuous-time PIDF controller in parallel form.

У нового контроллера есть те же коэффициенты ПИД и постоянный фильтр. Однако make1DOF удаляет условия, включающие веса заданного значения b и c. Поэтому в замкнутом цикле с объектом G, контроллер 2-DOF C2 приводит к различному ответу с обратной связью от C1.

CM = tf(C2);
T2 = CM(1)*feedback(G,-CM(2));
T1 = feedback(G*C1,1);

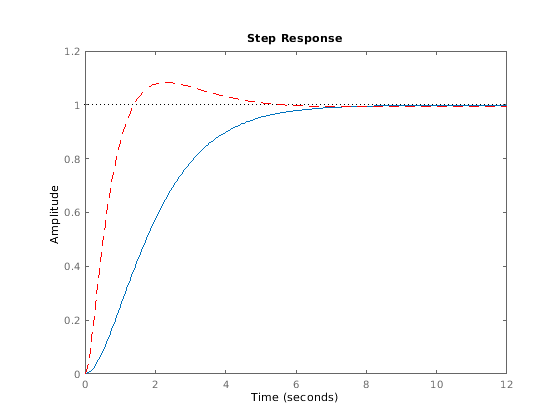

stepplot(T2,T1,'r--')

Входные параметры

свернуть все

ПИД-регулятор 2-DOF, заданный как объект pid2 или объект pidstd2.

Выходные аргументы

свернуть все

ПИД-регулятор 1-DOF, возвращенный как объект pid или pidstd. C1 находится в параллельной форме, если C2 находится в параллельной форме и стандартной форме, если C2 находится в стандартной форме.

Например, предположите, что C2 является непрерывно-разовой, параллельной формой 2-DOF контроллер pid2. Отношением между входными параметрами, r и y и выводом u C2 дают:

u=Kp(br−y)+Kis(r−y)+KdsTfs+1(cr−y).

Затем C1 является параллельной формой 1-DOF контроллер pid формы:

C1=Kp+Kis+KdsTfs+1.

Коэффициенты ПИД Kp, Ki, и Kd и временная константа фильтра Tf неизменны. make1DOF удаляет условия, которые зависят от весов заданного значения b и c. Для получения дополнительной информации о ПИД-регуляторах 2-DOF, см. Два ПИД-регулятора Степени свободы.

Преобразование также сохраняет значения свойств Ts, TimeUnit, Sampling Grid, IFormula и DFormula.
