plotCoverageArea
Отобразите зону охвата датчика на видимом с большого расстояния графике
Синтаксис
plotCoverageArea(caPlotter,position,range,orientation,fieldOfView)Описание
plotCoverageArea( отображает зону охвата датчика автомобиля, оборудованного датчиком на видимом с большого расстояния графике. Задайте положение, область значений, угол ориентации и поле зрения датчика. Плоттер зоны охвата, caPlotter,position,range,orientation,fieldOfView)caPlotter, сопоставлен с объектом birdsEyePlot и конфигурирует отображение зон охвата датчика.
Примеры
Отобразите зону охвата для радарного датчика

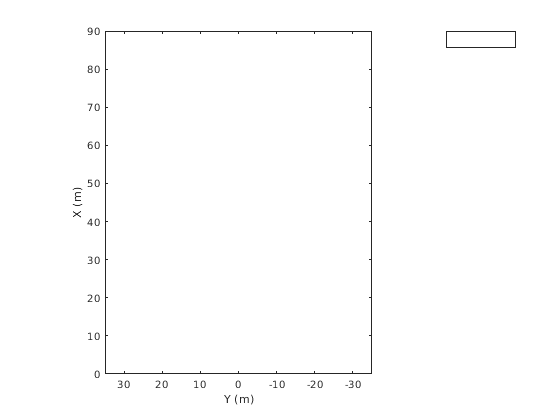

Создайте видимый с большого расстояния график с диапазоном оси X от 0 до 90 метров и диапазоном оси Y от –35 до 35 метров.
bep = birdsEyePlot('XLim',[0 90],'YLim',[-35 35]);

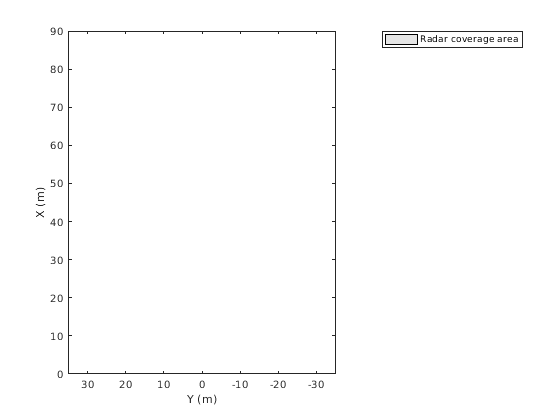

Создайте покрытие, плоттер для видимого с большого расстояния графика.
caPlotter = coverageAreaPlotter(bep,'DisplayName','Radar coverage area');
Отобразите зону охвата, которая имеет поле зрения с 35 степенями и 60-метровую область значений. Смонтируйте датчик зоны охвата 1 метр перед источником. Установите угол ориентации датчика до 0 градусов.
mountPosition = [1 0]; range = 60; orientation = 0; fieldOfView = 35;

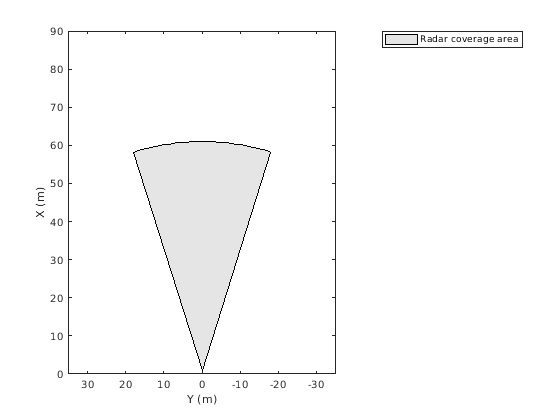

Постройте зону охвата.
plotCoverageArea(caPlotter,mountPosition,range,orientation,fieldOfView);
Отобразите зоны охвата датчика от четырех углов автомобиля

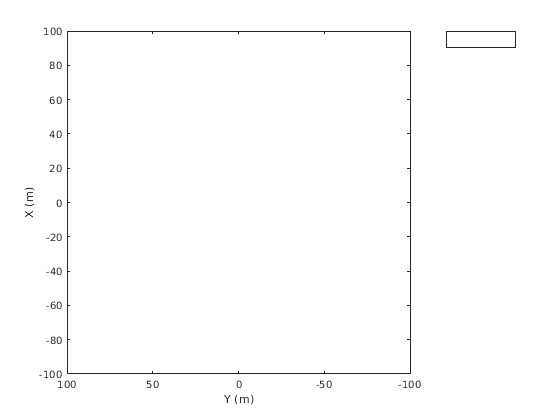

Создайте видимый с большого расстояния график с диапазоном оси X от –100 до 100 метров и диапазоном оси Y от –100 до 100 метров
bep = birdsEyePlot('XLim',[-100 100],'YLim',[-100 100]);

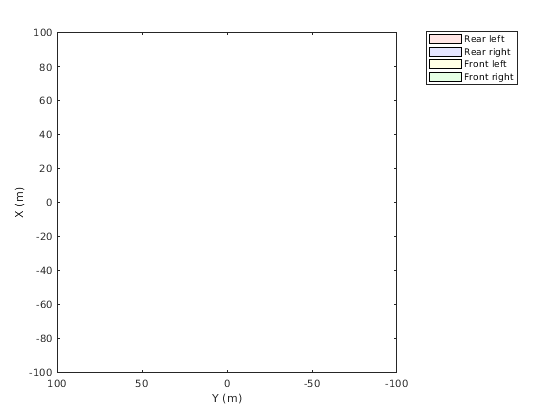

Создайте плоттеры зоны охвата с уникальными именами отображения и цветами заливки для каждого местоположения датчика на автомобиле.
rearLeftPlotter = coverageAreaPlotter(bep,'DisplayName','Rear left','FaceColor','r'); rearRightPlotter = coverageAreaPlotter(bep,'DisplayName','Rear right','FaceColor','b'); frontLeftPlotter = coverageAreaPlotter(bep,'DisplayName','Front left','FaceColor','y'); frontRightPlotter = coverageAreaPlotter(bep,'DisplayName','Front right','FaceColor','g');

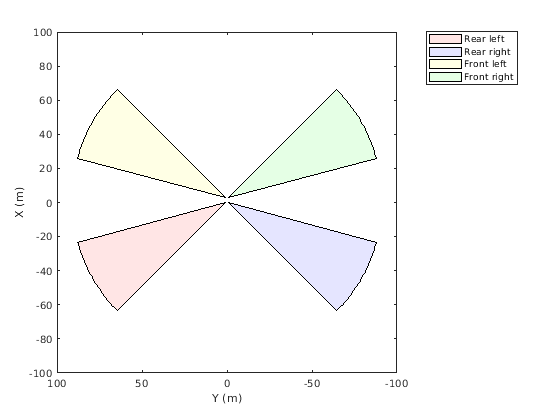

Установите положения, области значений, ориентации и поля зрения для датчиков. Датчики имеют максимальную область значений 90 метров и поле зрения 30 градусов. Постройте зоны охвата.
plotCoverageArea(rearLeftPlotter,[0 0.9],90,120,30); plotCoverageArea(rearRightPlotter,[0 -0.9],90,-120,30); plotCoverageArea(frontLeftPlotter,[2.8 0.9],90,60,30); plotCoverageArea(frontRightPlotter,[2.8 -0.9],90,-60,30);
Входные параметры
caPlotter — Плоттер зоны охвата
Объект CoverageAreaPlotter
Плоттер зоны охвата, заданный как объект CoverageAreaPlotter. Этот объект хранится в свойстве Plotters объекта birdsEyePlot и конфигурирует отображение зон охвата в видимом с большого расстояния графике. Чтобы создать этот объект, используйте функцию coverageAreaPlotter.
position — Положение датчика
вектор с действительным знаком формы [X OriginOffset
Y OriginOffset]
Положение датчика в координатах автомобиля, заданных как вектор с действительным знаком формы [X OriginOffset Y OriginOffset]. Модули исчисляются в метрах.
X OriginOffset задает расстояние, что датчик перед источником.
Y OriginOffset задает расстояние, что датчик слева от источника.
Источник расположен в центре задней оси, как показано в этой фигуре системы координат автомобиля.
область значений Область значений датчика
положительный действительный скаляр
Область значений датчика, заданного как положительный действительный скаляр. Модули исчисляются в метрах.
orientation — Угол ориентации датчика
действительный скаляр
Угол ориентации датчика относительно X - ось автомобиля, оборудованного датчиком, заданного как действительный скаляр. Модули в градусах. orientation положителен в направлении против часовой стрелки (налево).
fieldOfView — Поле зрения датчика
положительный действительный скаляр
Поле зрения зоны охвата датчика, заданной как положительный действительный скаляр. Модули в градусах.
