Запустите рабочий процесс развертывания и генерация HDL-кода
hdlcoder.runWorkflow(DUT)hdlcoder.runWorkflow(DUT,workflow_config)hdlcoder.runWorkflow( запускает генерацию HDL-кода и рабочий процесс развертывания с параметрами конфигурации рабочего процесса по умолчанию.DUT)
hdlcoder.runWorkflow( запускает генерацию HDL-кода и рабочий процесс развертывания согласно заданной настройке рабочего процесса, DUT,workflow_config)workflow_config.
Лучшая практика состоит в том, чтобы использовать HDL Workflow Advisor, чтобы сконфигурировать рабочий процесс, затем экспортировать скрипт рабочего процесса. Команды в скрипте рабочего процесса создают и конфигурируют объект настройки рабочего процесса, который совпадает с настройками в HDL Workflow Advisor. Скрипт включает команду hdlcoder.runWorkflow. Чтобы узнать больше, смотрите Рабочий процесс HDL Выполнения со Скриптом.
Этим примером является типичный скрипт рабочего процесса ASIC/FPGA, который предназначается для устройства Xilinx Virtex-7. Это использует инструмент синтеза Xilinx Vivado. Пример генерирует HDL-код для модели sfir_fixed и выполняет синтез FPGA и анализ.
Прежде, чем запустить Рабочий процесс
Прежде, чем запустить рабочий процесс, необходимо было установить инструмент синтеза. Используйте hdlsetuptoolpath, чтобы задать путь к вашему инструменту синтеза.
hdlsetuptoolpath('ToolName','Xilinx Vivado','ToolPath',... 'L:\Xilinx\Vivado\2016.2\bin\vivado.bat');
Prepending following Xilinx Vivado path(s) to the system path: L:\Xilinx\Vivado\2016.2\bin
Задайте модель для выполнения рабочего процесса
Запускать рабочий процесс HDL с настройками по умолчанию для подсистемы DUT, modelname/DUT, в командной строке, введите:

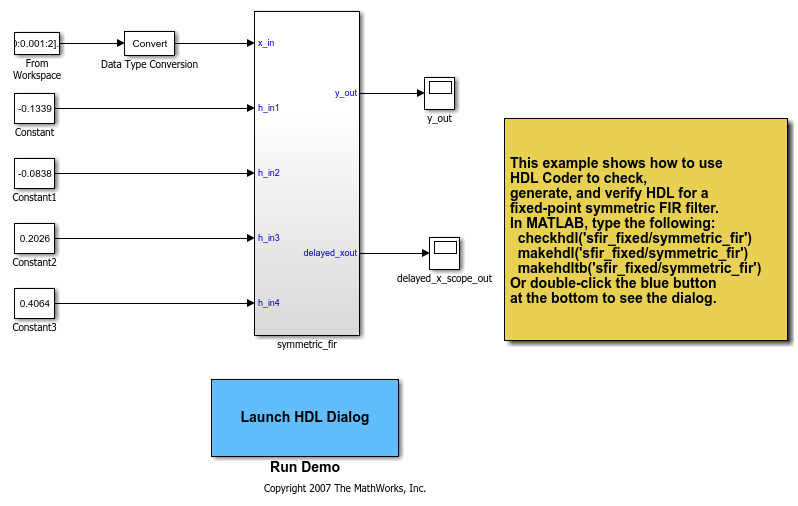

open_system('sfir_fixed');
Образцовые параметры HDL
Установите Образцовые параметры HDL
hdlset_param('sfir_fixed', 'SynthesisTool', 'Xilinx Vivado'); hdlset_param('sfir_fixed', 'SynthesisToolChipFamily', 'Virtex7'); hdlset_param('sfir_fixed', 'SynthesisToolDeviceName', 'xc7vx485t'); hdlset_param('sfir_fixed', 'SynthesisToolPackageName', 'ffg1761'); hdlset_param('sfir_fixed', 'SynthesisToolSpeedValue', '-2');
Параметры конфигурации рабочего процесса
Создайте Объект Настройки Рабочего процесса с настройками по умолчанию
Задайте путь к своей папке проекта. Этот шаг является дополнительным
hWC = hdlcoder.WorkflowConfig('SynthesisTool','Xilinx Vivado', ... 'TargetWorkflow','Generic ASIC/FPGA'); hWC.ProjectFolder = 'C:/Temp/hdl_prj';
Запустите рабочий процесс
hdlcoder.runWorkflow('sfir_fixed/symmetric_fir', hWC);
### Workflow begin.
### Loading settings from model.
### ++++++++++++++ Task Generate RTL Code and Testbench ++++++++++++++
### Generating HDL for 'sfir_fixed/symmetric_fir'.
### Starting HDL check.
### Begin VHDL Code Generation for 'sfir_fixed'.
### Working on sfir_fixed/symmetric_fir as C:\Temp\hdl_prj\hdlsrc\sfir_fixed\symmetric_fir.vhd.
### Creating HDL Code Generation Check Report file://C:\Temp\hdl_prj\hdlsrc\sfir_fixed\symmetric_fir_report.html
### HDL check for 'sfir_fixed' complete with 0 errors, 0 warnings, and 0 messages.
### HDL code generation complete.
### ++++++++++++++ Task Create Project ++++++++++++++
### Generating Xilinx Vivado 2016.2 project: <a href="matlab:downstream.tool.openTargetTool('L:\Xilinx\Vivado\2016.2\bin\vivado symmetric_fir_vivado.xpr &','C:\Temp\hdl_prj\vivado_prj\symmetric_fir_vivado.xpr',1);">C:\Temp\hdl_prj\vivado_prj\symmetric_fir_vivado.xpr</a>
### Generated logfile: <a href="matlab:edit('C:\Temp\hdl_prj\hdlsrc\sfir_fixed\workflow_task_CreateProject.log')">C:\Temp\hdl_prj\hdlsrc\sfir_fixed\workflow_task_CreateProject.log</a>
### Task "Create Project" successful.
### ++++++++++++++ Task Run Synthesis ++++++++++++++
### Generated logfile: <a href="matlab:edit('C:\Temp\hdl_prj\hdlsrc\sfir_fixed\workflow_task_RunSynthesis.log')">C:\Temp\hdl_prj\hdlsrc\sfir_fixed\workflow_task_RunSynthesis.log</a>
### Task "Run Synthesis" successful.

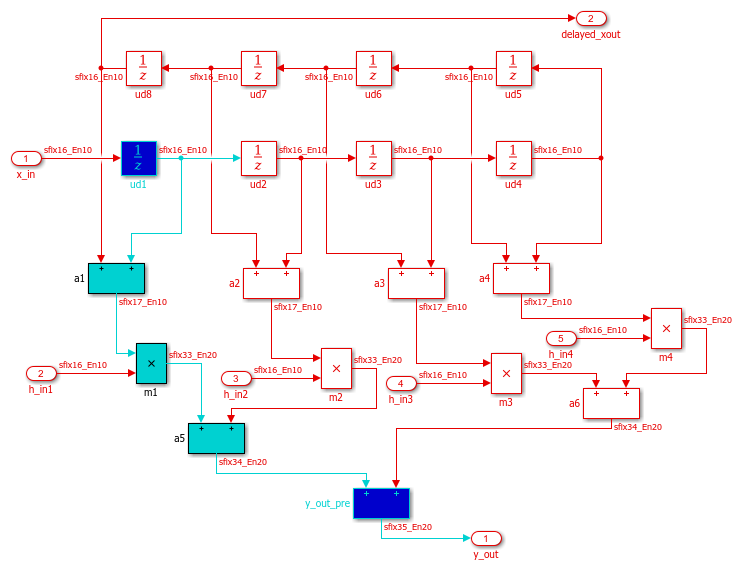

### ++++++++++++++ Task Annotate Model with Synthesis Result ++++++++++++++
### Parsing the timing file...
### Matched Source = 'sfir_fixed/symmetric_fir/ud1_out1'
### Matched Destination = 'sfir_fixed/symmetric_fir/y_out'
### Highlighting CP 1 from 'sfir_fixed/symmetric_fir/ud1_out1' to 'sfir_fixed/symmetric_fir/y_out' ...
### Click <a href="matlab:hdlannotatepath('reset')">here</a> to reset highlighting.
### Workflow complete.
