Сохраните блок не по умолчанию - и параметры HDL образцового уровня
hdlsaveparams(dut)hdlsaveparams(dut,filename)hdlsaveparams(dut,filename,force_overwrite)varname = hdlsaveparams(dut)hdlsaveparams( сохраняет блок не по умолчанию - и параметры HDL образцового уровня к скрипту MATLAB и задает, перезаписать ли ранее сохраненные параметры скрипт MATLAB.dut,filename,force_overwrite)
Откройте модель.
sfir_fixed
Установите связанные с HDL параметры модели для подсистемы symmetric_fir.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)
Отобразите связанные с HDL параметры модели не по умолчанию для подсистемы symmetric_fir.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Вывод идентифицирует подсистему и отображает ее связанные с HDL значения параметров.
Этот пример показывает, как установить параметры HDL на модели и сохранить параметры в скрипте MATLAB®.
Установите образцовые параметры HDL
Откройте модель sfir_fixed.
sfir_fixed
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
Установите связанные с HDL параметры модели для подсистемы symmetric_fir.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)
Сохраните образцовые параметры HDL
Проверьте, что параметры модели устанавливаются.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Сохраните параметры модели в скрипт MATLAB®, sfir_saved_params.m.
hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте сохраненные параметры
Сбросьте связанные с HDL параметры модели к значениям по умолчанию.
hdlrestoreparams('sfir_fixed/symmetric_fir')
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');
Восстановите сохраненные параметры модели от sfir_saved_params.m.
hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте, что сохраненные параметры модели восстанавливаются
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Этот пример показывает, как установить параметры HDL на модели, сохранить параметры в скрипте MATLAB®, и затем перезаписать сохраненные параметры.
Установите образцовые параметры HDL

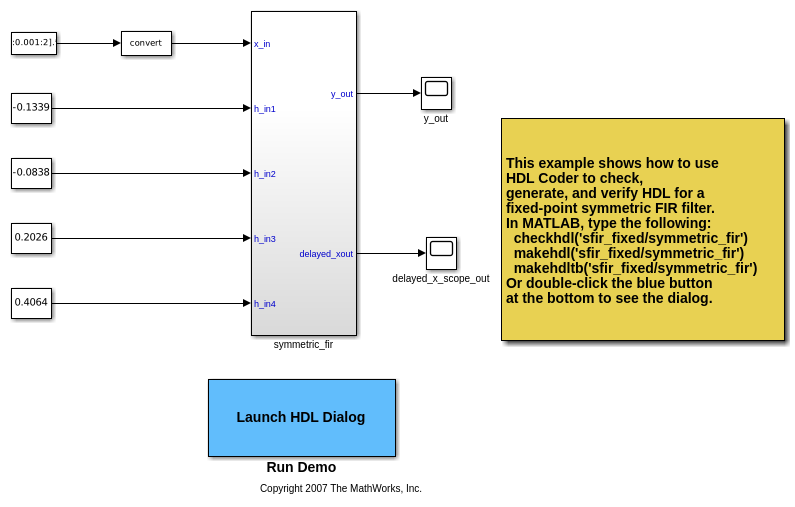

Откройте модель sfir_fixed.
sfir_fixed
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
Установите связанные с HDL параметры модели для подсистемы symmetric_fir.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)
Сохраните образцовые параметры HDL
Проверьте, что параметры модели устанавливаются.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Сохраните параметры модели в скрипт MATLAB®, sfir_saved_params.m.
hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте сохраненные параметры
Сбросьте связанные с HDL параметры модели к значениям по умолчанию.
hdlrestoreparams('sfir_fixed/symmetric_fir')
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');
Восстановите сохраненные параметры модели от sfir_saved_params.m.
hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте, что сохраненные параметры модели восстанавливаются
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Измените сохраненные параметры HDL
Измените связанный с HDL набор параметров модели для подсистемы symmetric_fir.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4) hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2) hdlset_param('sfir_fixed', 'ShareAdders', 'on')
Перезапишите сохраненный файл параметров
Установите флаг force_overwrite на true перезаписывать файл параметров sfir_saved_parameters.m с новыми параметрами. Если вы не задаете этот флаг, HDL Coder™ генерирует ошибку и не перезаписывает значения параметров. Когда вы запускаете hdlsaveparams с набором параметра к true, HDL Coder™ генерирует предупреждение, что это перезаписывает файл.
hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m','true')
Warning: HDL parameters file 'sfir_saved_params.m' already exists. By overwriting it now, you will lose any parameter settings made earlier.
Проверьте параметры Resaved
Сбросьте связанные с HDL параметры модели к значениям по умолчанию.
hdlrestoreparams('sfir_fixed/symmetric_fir')
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');
Восстановите сохраненные параметры модели от sfir_saved_params.m.
hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте, что сохраненные параметры модели восстанавливаются
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters
hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
hdlset_param('sfir_fixed', 'ShareAdders', 'on');
% Set SubSystem HDL parameters
hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5);
hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2);
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4);
Этот пример показывает, как сохранить модель HDL не по умолчанию и параметры блоков в массиве структур и параметрах человека доступа.

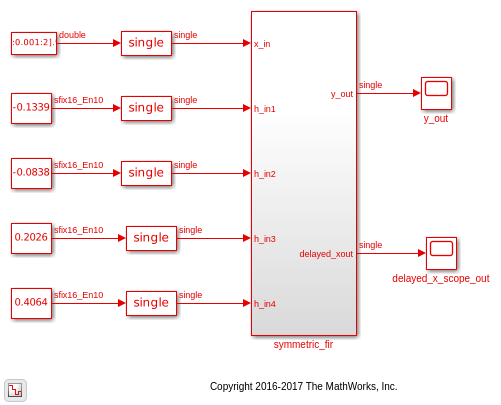

Откройте модель
sfir_single
sim('sfir_single')
Сохраните Модель HDL и Параметры блоков
hparams = hdlsaveparams('sfir_single/symmetric_fir');
%% Set Model 'sfir_single' HDL parameters
hdlset_param('sfir_single', 'FloatingPointTargetConfiguration', hdlcoder.createFloatingPointTargetConfig('NATIVEFLOATINGPOINT' ...
, 'MantissaMultiplyStrategy', 'FullMultiplier') ...
);
hdlset_param('sfir_single', 'HDLSubsystem', 'sfir_single/symmetric_fir');
% Set SubSystem HDL parameters
hdlset_param('sfir_single/symmetric_fir', 'InputPipeline', 1);
hdlset_param('sfir_single/symmetric_fir', 'OutputPipeline', 1);
Представление и доступ к параметрам блоков
hparams
hparams =
1x4 struct array with fields:
object
parameter
value
Чтобы видеть определенные параметры не по умолчанию, сохраненные в структуре, можно получить доступ к отдельным элементам структуры.
hparams(2)
ans =
struct with fields:
object: 'sfir_single'
parameter: 'HDLSubsystem'
value: 'sfir_single/symmetric_fir'

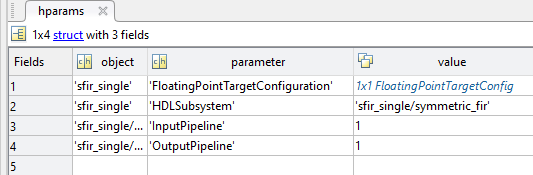

Чтобы просмотреть параметры и значения, заданные для модели, в Worksplace MATLAB™, дважды кликают переменную hparams. Вы видите поля массива структур и соответствующих значений в редакторе MATLAB.
