etfe

Оцените эмпирические передаточные функции и периодограммы

свернуть все на странице

Синтаксис

g = etfe(data)
g = etfe(data,M)
g = etfe(data,M,N)

Описание

пример

g = etfe(data) оценивает передаточную функцию формы:

data содержит время - или данные ввода - вывода частотного диапазона или данные timeseries:

  • Если data является сигналами ввода - вывода временного интервала, g является отношением выходного преобразования Фурье к входному преобразованию Фурье для данных.

    Для апериодических данных передаточная функция оценивается на 128 равномерно распределенных частотах [1:128]/128*pi/Ts.

    Для периодических данных, которые содержат целое число периодов (data.Period = integer), ответ вычисляется на частотах k*2*pi/period для k = 0 до частоты Найквиста.

  • Если data является сигналами ввода - вывода частотного диапазона, g является отношением вывода, чтобы ввести на всех частотах, где вход является ненулевым.

  • Если data является данными timeseries (никакие входные каналы), g является периодограммой, которая является normed абсолютным квадратом преобразования Фурье данных. Соответствующая спектральная оценка нормирована, как описано в Нормализации Спектра и отличается от нормализации spectrum в продукте Signal Processing Toolbox™.

пример

g = etfe(data,M) применяет операцию сглаживания на необработанные спектральные оценки с помощью Окна Хэмминга, которое приводит к разрешению частоты приблизительно pi/M. Эффект M подобен эффекту M в spa. M проигнорирован для периодических данных. Используйте этот синтаксис в качестве альтернативы spa для узкополосных спектров и систем, которые требуют больших значений M.

пример

g = etfe(data,M,N) задает частотный интервал для апериодических данных.

  • Для апериодических данных временного интервала N задает сетку [1:N]/N*pi/Ts rad/TimeUnit частоты. Если не заданный, N равняется 128.

  • Для периодических данных временного интервала проигнорирован N.

  • Для данных частотного диапазона N является fmin:delta_f:fmax, где [fmin fmax] является областью значений частот в data, и delta_f является (fmax-fmin)/(N-1) rad/TimeUnit. Если не заданный, ответ вычисляется на частотах, содержавшихся в данных, где введенный является ненулевым.

Примеры

свернуть все

Скрипт Open Live Script

Загрузите данные об оценке.

load iddata1 z1;

Оцените эмпирическую передаточную функцию, и сглаживал спектральную оценку.

ge = etfe(z1);
gs = spa(z1);

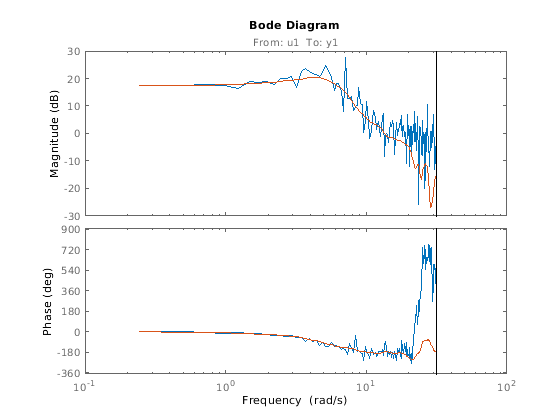

Сравните эти две модели на Диаграмме Боде.

bode(ge,gs)

Скрипт Open Live Script

Сгенерируйте периодический вход, моделируйте систему с ним и сравните частотную характеристику предполагаемой модели с исходной системой во взволнованных точках частоты.

Сгенерируйте периодический входной сигнал и выходной сигнал с помощью симуляции.

m = idpoly([1 -1.5 0.7],[0 1 0.5]);
u = iddata([],idinput([50,1,10],'sine'));
u.Period = 50;
y = sim(m,u);

Оцените эмпирическую передаточную функцию.

me = etfe([y u]);

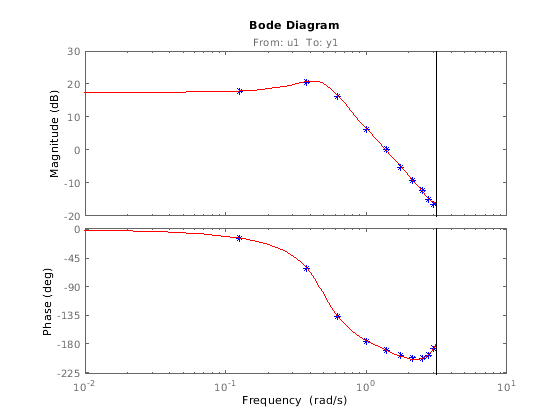

Сравните эмпирическую передаточную функцию с исходной моделью.

bode(me,'b*',m,'r')

Скрипт Open Live Script

Выполните операцию сглаживания на необработанных спектральных оценках с помощью Окна Хэмминга и сравните ответы.

Загрузка данных.

load iddata1

Оцените эмпирические передаточные функции с и без операции сглаживания.

ge1 = etfe(z1);
ge2 = etfe(z1,32);

Сравните модели на Диаграмме Боде.

ge2 более сглажен, чем ge1 из-за эффекта операции сглаживания.

bode(ge1,ge2)

Скрипт Open Live Script

Оцените эмпирические передаточные функции с низким - и высокочастотные интервалы и сравните ответы.

Загрузка данных.

load iddata9

Оцените эмпирические передаточные функции с низкой частотой и высокочастотными интервалами.

ge1 = etfe(z9,[],32);
ge2 = etfe(z9,[],512);

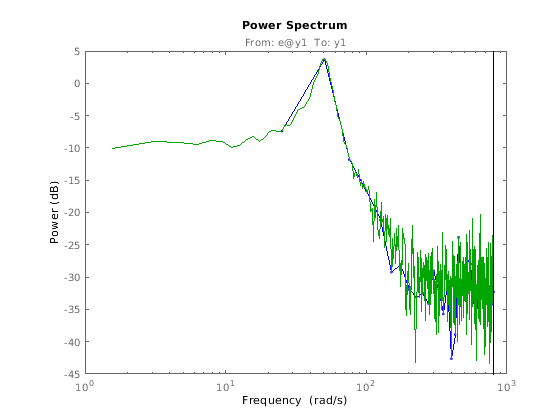

Постройте спектр выходной мощности этих двух моделей.

spectrum(ge1,'b.-',ge2,'g')

Входные параметры

свернуть все

Данные об оценке, заданные как объект iddata. Данные могут быть время - или сигналы ввода/вывода частотного диапазона или данные timeseries.

Разрешение частоты, заданное как положительная скалярная величина.

Частотный интервал, заданный как положительная скалярная величина. Для данных частотного диапазона частотный интервал по умолчанию является интервалом, свойственным от данных об оценке.

Выходные аргументы

свернуть все

Оценка передаточной функции, возвращенная как модель idfrd.

Информация о результатах оценки и используемых опциях хранится в  свойстве Report модели. Report имеет следующие поля:

Сообщите о полеОписание
Status

Сводные данные состояния модели, которое указывает, была ли модель создана конструкцией или получена оценкой.

Method

Команда оценки используется.

WindowSize

Размер Окна Хэмминга.

DataUsed

Атрибуты данных используются для оценки, возвращенной как структура со следующими полями:

Поле Описание
Name

Имя набора данных.

Type

Тип данных.

Length

Количество выборок данных.

Ts

'SampleTime' .

InterSample

Введите междемонстрационное поведение, возвращенное как одно из следующих значений:

  • 'zoh' — Нулевой порядок содержит, поддерживает кусочно-постоянный входной сигнал между выборками.

  • 'foh' — Хранение первого порядка поддерживает кусочно-линейный входной сигнал между выборками.

  • 'bl' — Ограниченное полосой поведение указывает, что непрерывно-разовый входной сигнал имеет нулевую силу выше частоты Найквиста.

InputOffset

Сместите удаленный из входных данных временного интервала во время оценки. Для нелинейных моделей это - [].

OutputOffset

Сместите удаленный из выходных данных временного интервала во время оценки. Для нелинейных моделей это - [].

Для получения дополнительной информации об использовании Report см. Отчет Оценки.

Смотрите также

| | | | | | |

Темы

Представлено до R2006a

Документация System Identification Toolbox
