translatecov

Переведите ковариацию параметра через операции преобразования моделей

свернуть все на странице

Синтаксис

sys_new = translatecov(fcn,sys)
sys_new = translatecov(fcn,Input1,...,InputN)

Описание

sys_new = translatecov(fcn,sys) преобразовывает sys в sys_new = fcn(sys) и переводит ковариацию параметра sys к ковариации параметра преобразованной модели. fcn является функцией преобразования, которую вы задаете. Команда вычисляет ковариацию параметра sys_new путем применения формулы Приближения Гаусса. Чтобы просмотреть переведенную ковариацию параметра, используйте getcov.

Применение преобразований моделей непосредственно не всегда переводит ковариацию параметра исходной модели к той из преобразованной модели. Например, d2c(sys) не переводит ковариацию параметра sys. Напротив, translatecov(@(x)d2c(x),sys) производит преобразованную модель, которая имеет те же коэффициенты как d2c(sys) и имеет переведенную ковариацию параметра sys.

sys_new = translatecov(fcn,Input1,...,InputN) возвращает модель sys_new = fcn(Input1,...,InputN) и ее ковариацию параметра. По крайней мере одни из входных параметров N должны быть линейной моделью с информацией о ковариации параметра.

Входные параметры

fcn

Функция преобразования моделей, заданная как указатель на функцию.

Для одно функций ввода, sys_new = fcn(sys). Вход к fcn должен быть идентифицированной моделью с информацией о ковариации параметра. Типичные операции преобразования одно входа включают:

  • Преобразование типа модели, такое как idpoly и idss. Например, fcn = @(x)idpoly(x) преобразовывает модель x в полиномиальную модель.

  • Преобразование шага расчета, такое как c2d и d2c. Например, fcn = @(x)c2d(x,Ts) преобразовывает непрерывно-разовую модель x в дискретное время с помощью заданного шага расчета Ts.

Для мультифункций ввода, sys_new = fcn(Input1,..InputN). По крайней мере один из входных параметров Input1,...,InputN должен быть идентифицированной моделью с информацией о ковариации параметра. Типичные мультивходные операции включают слияние и конкатенацию многоуровневых моделей. Например, fcn = @(x,y)[x,y] выполняет горизонтальную конкатенацию моделей x и y.

sys

Линейная модель с информацией ковариации параметра, указанной как один из следующих типов модели:

Модель должна содержать информацию о ковариации параметра, которая является getcov(sys), должно быть непустым.

Input1,...,InputN

Несколько входных параметров к переводу функционируют fcn. По крайней мере одни из входных параметров N должны быть линейной идентифицированной моделью с информацией о ковариации параметра. Другие входные параметры могут быть любым типом данных MATLAB®. Для примера смотрите, Переводят Ковариацию Параметра в Модель С обратной связью.

Выходные аргументы

sys_new

Модель, следующая из операции преобразования. Модель включает информацию о ковариации параметра.

Примеры

свернуть все

Скрипт Open Live Script

Преобразуйте предполагаемую модель передаточной функции в модель в пространстве состояний, также переводя предполагаемую ковариацию параметра.

Оцените модель передаточной функции.

load iddata1
sys1 = tfest(z1,2);

Преобразуйте предполагаемую модель в форму пространства состояний, также переводя предполагаемую ковариацию параметра.

sys2 = translatecov(@(x)idss(x),sys1);

Если вы преобразовываете модель передаточной функции в форму пространства состояний непосредственно, предполагаемая ковариация параметра потеряна (вывод getcov пуст).

sys3 = idss(sys1);
getcov(sys3)
ans =

     []

Просмотрите ковариацию параметра в предполагаемых и конвертированных моделях.

covsys1 = getcov(sys1);
covsys2 = getcov(sys2);

Сравните области уверенности.

h = bodeplot(sys1,sys2);
showConfidence(h,2);

Доверительные границы для sys1 накладываются с sys2.

Скрипт Open Live Script

Конкатенация 3 одно выводов моделирует таким образом, что данные о ковариации из этих 3 моделей объединяются, чтобы произвести данные о ковариации для получившейся модели.

Создайте модель в пространстве состояний.

a = [-1.1008 0.3733;0.3733 -0.9561];
b = [0.7254 0.7147;-0.0631 -0.2050];
c = [-0.1241 0; 1.4897 0.6715; 1.4090 -1.2075];
d = [0 1.0347; 1.6302 0; 0.4889 0];
sys = idss(a,b,c,d,'Ts',0);

Сгенерируйте мультивыходные данные об оценке.

t = (0:0.01:0.99)';
u = randn(100,2);
y = lsim(sys,u,t,'zoh');
y = y +  rand(size(y))/10;
data = iddata(y,u,0.01);

Оцените отдельную модель для каждого выходного сигнала.

m1 = ssest(data(:,1,:),2,'feedthrough',true(1,2), 'DisturbanceModel', 'none');
m2 = ssest(data(:,2,:),2,'feedthrough',true(1,2), 'DisturbanceModel', 'none');
m3 = ssest(data(:,3,:),2,'feedthrough',true(1,2), 'DisturbanceModel', 'none');

Объедините предполагаемые модели, также переводя информацию о ковариации.

f = @(x,y,z)[x;y;z];
M2 = translatecov(f, m1, m2, m3);

Ковариация параметра не пуста.

getcov(M2, 'factors')
ans = struct with fields:
       R: [36x36 double]
       T: [24x36 double]
    Free: [90x1 logical]

Если вы комбинируете предполагаемые модели в одну модель с 3 выводами непосредственно, информация о ковариации потеряна (вывод getcov пуст).

M1 = [m1;m2;m3];
getcov(M1)
ans =

     []

Сравните доверительные границы.

h = bodeplot(M2, m1, m2, m3);
showConfidence(h);

Доверительные границы для M2 накладываются с теми из m1, моделей m2 и m3 на их соответствующих осях графика.

Этот пример использование:

Скрипт Open Live Script

Рассмотрите модель обратной связи с обратной связью, состоящую из объекта и контроллера. Переведите ковариацию параметра объекта к модели обратной связи с обратной связью.

Оцените объект как модель в пространстве состояний четвертого порядка с помощью данных об оценке z1.

load iddata1 z1
Plant = ssest(z1,4);

Plant содержит информацию о ковариации параметра.

Создайте контроллер как непрерывно-разовую модель нулей и полюсов с нулями, полюсами, и получите равный-2,-10, 5, соответственно.

Controller = zpk(-2,-10,5);

Задайте функцию преобразования, чтобы сгенерировать модель в пространстве состояний обратной связи с обратной связью.

fcn = @(x,y)idss(feedback(x,y));

Переведите ковариацию параметра объекта к модели обратной связи с обратной связью.

sys_new = translatecov(fcn,Plant,Controller);

sys_new содержит переведенную информацию о ковариации параметра.

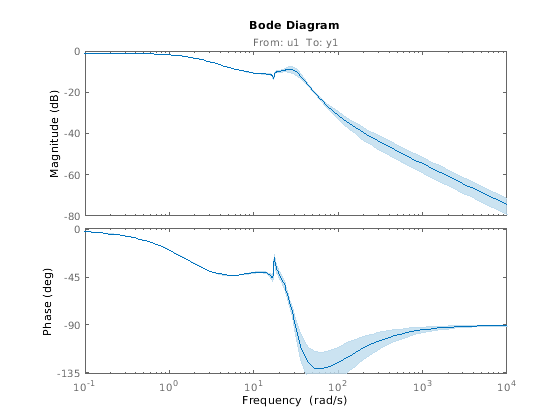

Постройте частотную характеристику преобразованной модели sys_new и просмотрите область уверенности ответа.

h = bodeplot(sys_new);
showConfidence(h);

График показывает эффект неуверенности в Plant на ответе с обратной связью.

Советы

  • Если вы получили sys посредством оценки, и имейте доступ к данным об оценке, можно использовать обновление нулевой итерации, чтобы повторно вычислить ковариацию параметра. Например:

    load iddata1
m = ssest(z1,4);
opt = ssestOptions
opt.SearchOptions.MaxIterations = 0;
m_new = ssest(z1,m2,opt)

    Вы не можете запустить обновление нулевой итерации в следующих случаях:

    • Если опция MaxIterations, которая зависит от опции SearchMethod, не доступна.

    • Для некоторой модели и типов данных. Например, непрерывно-разовая модель idpoly с помощью данных временного интервала.

Алгоритмы

translatecov использует числовые возмущения отдельных параметров sys, чтобы вычислить якобиан параметров fcn(sys) относительно параметров sys. translatecov затем применяет формулу Приближения Гаусса cov_new=J×cov× JT переводить ковариацию, где J является якобиевской матрицей. Эта операция может быть медленной для моделей, содержащих большое количество свободных параметров.

Смотрите также

| | |

Темы

Представленный в R2012b
