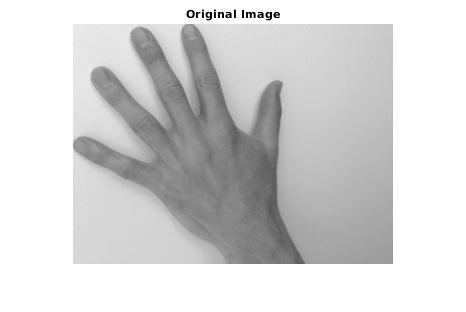

Считайте изображение с объектом сегментироваться. Преобразуйте изображение в шкалу полутонов и отобразите результат.

A = imread('hands1.jpg');
I = rgb2gray(A);
figure
imshow(I)
title('Original Image')

Используйте активные контуры (змеи), чтобы сегментировать руку.

mask = false(size(I));
mask(25:end-25,25:end-25) = true;
BW = activecontour(I, mask, 300);

Читайте в наземной сегментации истины.

BW_groundTruth = imread('hands1-mask.png');

Вычислите индекс Игры в кости активной сегментации контуров против наземной истины.

similarity = dice(BW, BW_groundTruth);

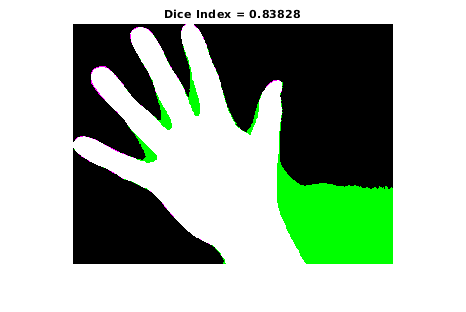

Отобразите маски друг на друге. Цвета указывают на различия в масках.

figure
imshowpair(BW, BW_groundTruth)
title(['Dice Index = ' num2str(similarity)])

Этот пример показывает, как сегментировать изображение на несколько областей. Пример затем вычисляет коэффициент подобия Игры в кости для каждой области.

Считайте изображение с несколькими областями, чтобы сегментироваться.

RGB = imread('yellowlily.jpg');

Создайте каракули для трех областей, которые отличают их типичные цветовые характеристики. Первая область классифицирует желтый цветок. Вторая область классифицирует зеленую основу и листы. Последняя область классифицирует коричневую грязь на две отдельных закрашенных фигуры изображения. Области заданы вектором с 4 элементами, элементы которого указывают на x-и y-координату левого верхнего угла ROI, ширины ROI и высоты ROI.

region1 = [350 700 425 120]; % [x y w h] format
BW1 = false(size(RGB,1),size(RGB,2));
BW1(region1(2):region1(2)+region1(4),region1(1):region1(1)+region1(3)) = true;

region2 = [800 1124 120 230];
BW2 = false(size(RGB,1),size(RGB,2));
BW2(region2(2):region2(2)+region2(4),region2(1):region2(1)+region2(3)) = true;

region3 = [20 1320 480 200; 1010 290 180 240];
BW3 = false(size(RGB,1),size(RGB,2));
BW3(region3(1,2):region3(1,2)+region3(1,4),region3(1,1):region3(1,1)+region3(1,3)) = true;
BW3(region3(2,2):region3(2,2)+region3(2,4),region3(2,1):region3(2,1)+region3(2,3)) = true;

Отобразите области seed сверху изображения.

figure
imshow(RGB)
hold on
visboundaries(BW1,'Color','r');
visboundaries(BW2,'Color','g');
visboundaries(BW3,'Color','b');
title('Seed Regions')

Сегментируйте изображение на три области с помощью геодезической основанной на расстоянии цветной сегментации.

L = imseggeodesic(RGB,BW1,BW2,BW3,'AdaptiveChannelWeighting',true);

Загрузите наземную сегментацию истины изображения.

L_groundTruth = double(imread('yellowlily-segmented.png'));

Визуально сравните результаты сегментации с наземной истиной.

figure
imshowpair(label2rgb(L),label2rgb(L_groundTruth),'montage')
title('Comparison of Segmentation Results (Left) and Ground Truth (Right)')

Вычислите индекс подобия Игры в кости для каждой сегментированной области.

similarity = dice(L, L_groundTruth)

similarity = 3×1

    0.9396
    0.7247
    0.9139

Индекс подобия Игры в кости заметно меньше для второй области. Этот результат сопоставим с визуальным сравнением результатов сегментации, которое ошибочно классифицирует грязь на правый нижний угол изображения как листы.
