fan2para
Преобразуйте проекции луча вентилятора в параллельный луч
Синтаксис
P = fan2para(F,D)P = fan2para(F,D,Name,Value)[P,parallel_sensor_positions,parallel_rotation_angles] = fan2para(___)Описание
P = fan2para(F,D,Name,Value)
[ возвращает местоположения датчика параллельного луча в P,parallel_sensor_positions,parallel_rotation_angles] = fan2para(___)parallel_sensor_positions и углы поворота в parallel_rotation_angles.
Примеры
Восстановите данные параллельного луча из данных луча вентилятора
Создайте синтетические данные параллельного луча.
ph = phantom(128);

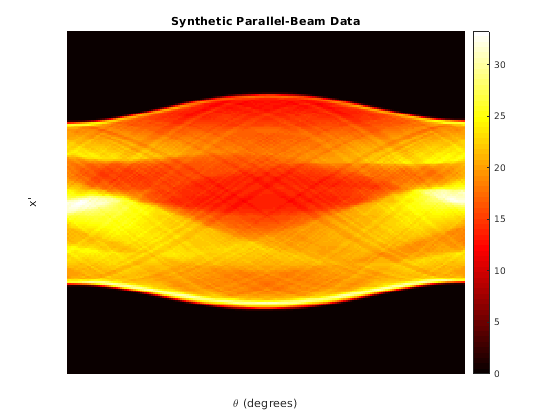

Вычислите параллельный луч преобразовывают и отображают его.
theta = 0:179; [Psynthetic,xp] = radon(ph,theta); imshow(Psynthetic,[],... 'XData',theta,'YData',xp,'InitialMagnification','fit') axis normal title('Synthetic Parallel-Beam Data') xlabel('\theta (degrees)') ylabel('x''') colormap(gca,hot), colorbar
Преобразуйте данные параллельного луча в луч вентилятора.

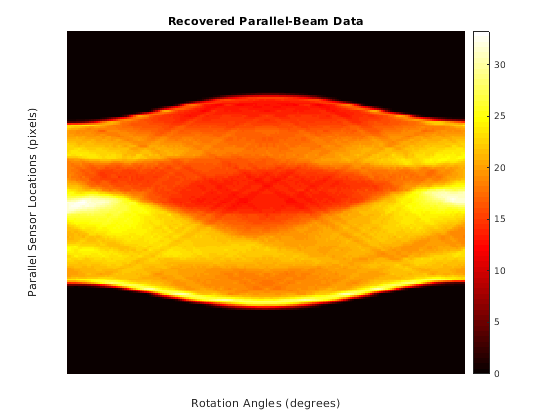

Fsynthetic = para2fan(Psynthetic,100,'FanSensorSpacing',1);Восстановите исходные данные параллельного луча.
[Precovered,Ploc,Pangles] = fan2para(Fsynthetic,100,... 'FanSensorSpacing',1,... 'ParallelSensorSpacing',1); figure imshow(Precovered,[],... 'XData',Pangles,'YData',Ploc,'InitialMagnification','fit') axis normal title('Recovered Parallel-Beam Data') xlabel('Rotation Angles (degrees)') ylabel('Parallel Sensor Locations (pixels)') colormap(gca,hot), colorbar
Входные параметры
F Данные о проекции луча вентилятора
числовая матрица
Данные о проекции луча вентилятора, заданные как числовая матрица. Каждый столбец F содержит данные луча вентилятора в одном угле поворота. Количество столбцов указывает на количество углов поворота луча вентилятора, и количество строк указывает на количество датчиков луча вентилятора.
Типы данных: double | single
D Расстояние от поклонника излучает вершину к центру вращения
положительное число
Расстояние в пикселях от поклонника излучает вершину к центру вращения, заданного как положительное число. fan2para принимает, что центр вращения является центральной точкой проекций, которая задана как ceil(size(F,1)/2). Фигура иллюстрирует D относительно вершины луча вентилятора для одной проекции луча вентилятора.
Типы данных: double | single
Аргументы в виде пар имя-значение
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
P = fan2para(F,D,'FanRotationIncrement',5)Угол поворота луча вентилятора постепенно увеличивается в градусах, заданный как пара, разделенная запятой, состоящая из 'FanRotationIncrement' и положительной скалярной величины.
Типы данных: double
Расположение датчика луча вентилятора, заданное как пара, разделенная запятой, состоящая из 'FanSensorGeometry' и одно из следующих значений.
Значение | Значение | Схема |
|---|---|---|
| Датчики расположены с интервалами под равными углами вдоль круговой дуги на расстоянии
|  |
| Датчики расположены с интервалами на равных расстояниях вдоль строки, которая параллельна x' ось. Самый близкий датчик является расстоянием
|  |
Интерполяция Тип интерполяции
'Linear' (значение по умолчанию) | 'nearest' | 'spline' | 'pchip'
Тип интерполяции используется между параллельным лучом и данными луча вентилятора, заданными как пара, разделенная запятой, состоящая из 'Interpolation' и одно из этих значений.
самый близкий NearestNeighbor
'linear' — Линейный (значение по умолчанию)
сплайн Кусочный кубический сплайн
pchip Кусочный кубический Эрмит (PCHIP)
'ParallelCoverage' — Область значений вращения параллельного луча
'halfcycle' (значение по умолчанию) | 'cycle
Область значений вращения параллельного луча, заданного как пара, разделенная запятой, состоящая из 'ParallelCoverage' и одно из этих значений.
'cycle'— Параллельные данные покрывают полный спектр [0, 360), степени.'halfcycle'— Параллельные покрытия данных [0, 180) степени.
'ParallelRotationIncrement' — Шаг угла поворота параллельного луча
положительная скалярная величина
Угол поворота параллельного луча постепенно увеличивается в градусах, заданный как пара, разделенная запятой, состоящая из 'ParallelRotationIncrement' и положительной скалярной величины k, таким образом, что 180/ k является целым числом. Если вы не задаете ParallelRotationIncrement, то значение по умолчанию равно FanRotationIncrement.
Типы данных: double
'ParallelSensorSpacing' — Интервал датчика параллельного луча
положительная скалярная величина
Интервал датчика параллельного луча в пикселях, заданных как пара, разделенная запятой, состоящая из 'ParallelSensorSpacing' и положительной скалярной величины. Область значений местоположений датчика параллельного луча вычисляется из области значений углов вентилятора, fanangles, согласно: [D*sin(min(fanangles)) D*sin(max(fanangles))]
Если вы не задаете ParallelSensorSpacing, то интервал принят, чтобы быть универсальным и установлен в минимальный интервал, подразумеваемый углами вентилятора, и выбрал в области значений, подразумеваемой углами вентилятора.
Типы данных: double
