visboundaries
Постройте контуры области
Синтаксис
visboundaries(BW)visboundaries(B)visboundaries(ax,___)visboundaries(___,Name,Value)h = visboundaries(___)Описание
visboundaries( проводит границы областей в двухуровневом изображении BW)BW на текущей системе координат. BW является 2D двухуровневым изображением, где пиксели, которые являются логическими true, принадлежат области переднего плана и пикселям, которые являются логическими, false составляет фон. visboundaries использует bwboundaries, чтобы найти граничные пиксельные местоположения в изображении.
visboundaries( проводит границы области, заданные B)B, где B является массивом ячеек, содержащим граничные пиксельные местоположения областей, подобных в структуре к первому выводу от bwboundaries. Каждая ячейка содержит Q-by-2 матрица, где Q является количеством граничных пикселей для соответствующей области. Каждая строка их Q-by-2 матрицы содержит координаты строки и столбца граничного пикселя.
visboundaries( проводит границы области на осях, заданных ax,___)ax.
visboundaries(___, передает аргументы пары "имя-значение", чтобы задать дополнительные свойства контуров. Названия параметра могут быть сокращены.Name,Value)
h = visboundaries(___)h, для контуров.
Примеры
Вычислите контуры и график на изображении
Readimage.
BW = imread('blobs.png');Вычислите контуры.
B = bwboundaries(BW);
Изображение на дисплее и контуры графика на изображении.
imshow(BW)
hold on
visboundaries(B)
Визуализируйте результат сегментации
Считайте изображение и отобразите его.

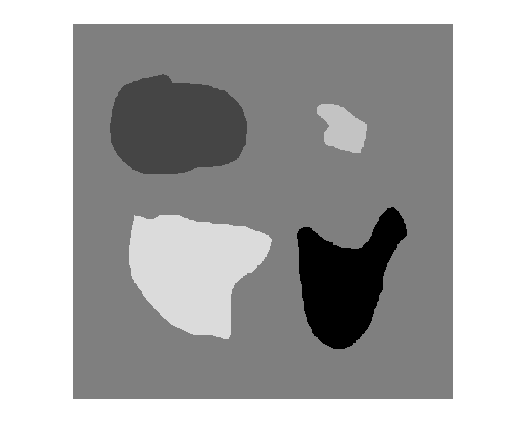

I = imread('toyobjects.png'); imshow(I) hold on
Сегментируйте изображение с помощью активных контуров (змеи) алгоритм. Во-первых, задайте начальное местоположение контура близко к объекту, который должен быть сегментирован.
mask = false(size(I)); mask(50:150,40:170) = true;
Отобразите начальный контур на оригинальном изображении синего цвета.
visboundaries(mask,'Color','b');
Сегментируйте изображение с помощью метода 'edge' с помощью 200 итераций.
bw = activecontour(I, mask, 200, 'edge');Отобразите итоговый контур на оригинальном изображении красного цвета.
visboundaries(bw,'Color','r'); title('Blue - Initial Contour, Red - Final Contour');
Входные параметры
BW — Двухуровневое изображение
логический массив
Двухуровневое изображение, заданное как логический массив.
Типы данных: логический
B Граничные пиксельные местоположения
массив ячеек матриц Q-2, содержащих координаты строки и столбца
Граничные пиксельные местоположения, заданные как массив ячеек Q-by-2 матрицы, содержащие координаты строки и столбца, где Q является количеством граничных пикселей для соответствующей области.
Типы данных: cell
ax — Отобразите, на котором можно провести границы
текущая система координат (значение по умолчанию) | объект осей
Отобразите, на котором можно провести границы, заданные как объект осей.
Типы данных: double
Аргументы в виде пар имя-значение
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
visboundaries(bw,'Color','b');'Color' — Цвет контура
'red' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета | короткое название цвета
Цвет контура, заданного как триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета.
Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (
#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от0доF. Значения не являются чувствительными к регистру. Таким образом цветовые коды'#FF8800','#ff8800','#F80'и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
| [0 0.4470 0.7410] | '#0072BD' |
|
| [0.8500 0.3250 0.0980] | '#D95319' |
|
| [0.9290 0.6940 0.1250] | '#EDB120' |
|
| [0.4940 0.1840 0.5560] | '#7E2F8E' |
|
| [0.4660 0.6740 0.1880] | '#77AC30' |
|
| [0.3010 0.7450 0.9330] | '#4DBEEE' |
|
| [0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: visboundaries(bw,'Color','r');
Пример: visboundaries(bw,'Color','green');
Пример: visboundaries(bw,'Color',[0 0 1]);
Пример: visboundaries(bw,'Color','#FF8800');
'LineStyle' — Стиль границы
'-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'
Стиль линии граничного ребра, заданного как пара, разделенная запятой, состоящая из 'LineStyle' и любого спецификатора строки в приведенной ниже таблице.
| Стиль линии | Описание | Получившаяся строка |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая строка | Никакая строка |
Пример: visboundaries(bw,'LineStyle','-.');
'LineWidth' Ширина строки используется для контура
2 точки (значение по умолчанию) | числовое значение
Ширина строки используется для контура, заданного как числовое значение. Задайте это значение в точках, где одна точка = 1/72 дюйма.
Пример: visboundaries(bw,'LineWidth', 4);
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
'EnhanceVisibility' — Увеличьте проведенную границу с контрастированием функций
true (значение по умолчанию) | false
Увеличьте проведенную границу с контрастированием функций, чтобы улучшить видимость относительно переменного фона, заданного как логический флаг true или false.
Пример: visboundaries(bw,'EnhanceVisibility',true);
Типы данных: логический
