viscircles
Создайте круг
Синтаксис
viscircles(centers,radii)viscircles(ax,centers,radii)viscircles(___,Name,Value)h = viscircles(___)Описание
viscircles(___, задает дополнительные опции с одним или несколькими аргументами пары Name,Value)Name,Value, с помощью любого из предыдущих синтаксисов. Названия параметра могут быть сокращены.
h = viscircles(___)h, к нарисованным кругам.
Примеры
Проведите линии вокруг ярких и темных кругов в изображении
Считайте изображение в рабочую область и отобразите его.
A = imread('circlesBrightDark.png');
imshow(A)
Задайте область значений радиуса.
Rmin = 30; Rmax = 65;
Найдите все яркие круги в изображении в области значений радиуса.
[centersBright, radiiBright] = imfindcircles(A,[Rmin Rmax],'ObjectPolarity','bright');
Найдите все темные круги в изображении в области значений радиуса.
[centersDark, radiiDark] = imfindcircles(A,[Rmin Rmax],'ObjectPolarity','dark');

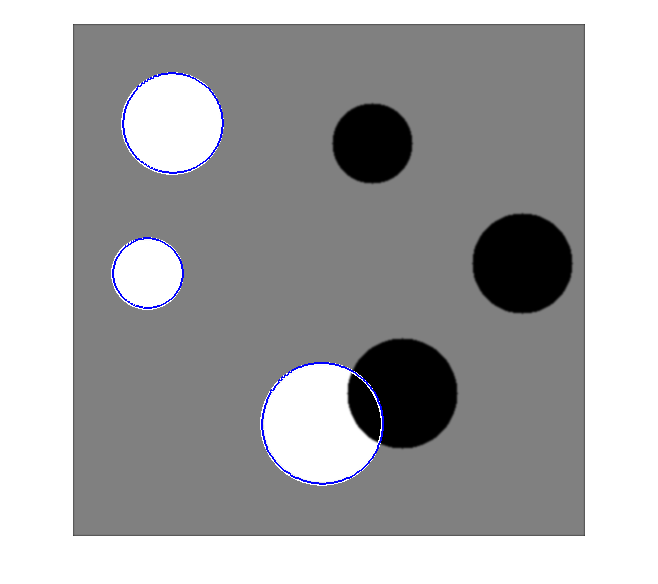

Проведите синие линии вокруг ребер ярких кругов.
viscircles(centersBright, radiiBright,'Color','b');
Проведите красные пунктирные линии вокруг ребер темных кругов.
viscircles(centersDark, radiiDark,'LineStyle','--');
Очистите оси прежде, чем построить круги
Функция viscircles не очищает целевые оси прежде, чем построить круги. Чтобы удалить круги, которые были ранее построены в оси, используйте функцию cla. Чтобы проиллюстрировать, этот пример создает новую фигуру и затем циклы, чертя набор кругов с каждой итерацией, очищая оси каждый раз.
figure
colors = {'b','r','g','y','k'};
for k = 1:5
% Create 5 random circles to display,
X = rand(5,1);
Y = rand(5,1);
centers = [X Y];
radii = 0.1*rand(5,1);
% Clear the axes.
cla
% Fix the axis limits.
xlim([-0.1 1.1])
ylim([-0.1 1.1])
% Set the axis aspect ratio to 1:1.
axis square
% Set a title.
title(['k = ' num2str(k)])
% Display the circles.
viscircles(centers,radii,'Color',colors{k});
% Pause for 1 second.
pause(1)
end
Входные параметры
центры Координаты центров круга
матрица 2D столбца
Координаты центров круга, заданных как P-by-2 матрица, такие как полученный из imfindcircles. x - координаты центров круга находятся в первом столбце и y - координаты находятся во втором столбце. Координаты могут быть целыми числами (любого числового типа) или значения с плавающей точкой (типа double или single).
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
radii — Круговые радиусы
вектор-столбец
Круговые радиусы, заданные как вектор-столбец, такие как возвращенный imfindcircles. Значение радиуса в radii(j) соответствует кругу с центральными координатами centers(j,:). Значения radii могут быть неотрицательными целыми числами (любого числового типа) или значения с плавающей точкой (типа double или single).
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Аргументы в виде пар имя-значение
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
viscircles(centers,radii,'Color','b') задает синие круговые ребра, с помощью короткого названия цвета синего.'EnhanceVisibility' — Увеличьте нарисованные круги с контрастированием функций, чтобы улучшить видимость
true (значение по умолчанию) | false
Увеличьте нарисованные круги с контрастированием функций, чтобы улучшить видимость, заданную как логическое значение true или false. Если вы устанавливаете значение к true, viscircles рисует контрастирующий круг ниже цветного круга.
Типы данных: логический
'Color' — Цвет контура
'red' (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | название цвета | короткое название цвета
Цвет контура, заданного как триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета.
Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (
#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от0доF. Значения не являются чувствительными к регистру. Таким образом цветовые коды'#FF8800','#ff8800','#F80'и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
| [0 0.4470 0.7410] | '#0072BD' |
|
| [0.8500 0.3250 0.0980] | '#D95319' |
|
| [0.9290 0.6940 0.1250] | '#EDB120' |
|
| [0.4940 0.1840 0.5560] | '#7E2F8E' |
|
| [0.4660 0.6740 0.1880] | '#77AC30' |
|
| [0.3010 0.7450 0.9330] | '#4DBEEE' |
|
| [0.6350 0.0780 0.1840] | '#A2142F' |
|
Пример: viscircles(centers,radii,'Color','r');
Пример: viscircles(centers,radii,'Color','green');
Пример: viscircles(centers,radii,'Color',[0 0 1]);
Пример: viscircles(centers,radii,'Color','#FF8800');
'LineStyle' — Стиль линии кругового ребра
'-' (значение по умолчанию) | '--' | ':' | '-.' | 'none'
Стиль линии кругового ребра, заданного как пара, разделенная запятой, состоящая из 'LineStyle' и любого спецификатора строки в приведенной ниже таблице.
| Стиль линии | Описание | Получившаяся строка |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая строка | Никакая строка |
'LineWidth' Ширина кругового ребра
2 (значения по умолчанию) | дважды
Ширина кругового ребра, заданного положительное значение double с плавающей точкой. Ширина линии выражается в точках, где каждая точка равняется 1/72 дюйма.
