ltePSSCHDRS

Сигнал ссылки демодуляции PSSCH

свернуть все на странице

Синтаксис

[seq,info] = ltePSSCHDRS(ue)

Описание

пример

[seq,info] = ltePSSCHDRS(ue) возвращает комплексную последовательность вектор-столбца, содержащую сигнал ссылки демодуляции PSSCH (DM-RS) значения и связанная информационная структура для заданной структуры настроек UE. Для получения дополнительной информации см. Обработку сигналов Ссылки Демодуляции PSSCH.

Примеры

свернуть все

Скрипт Open Live Script

Сгенерируйте последовательность PSSCH DM-RS, сопоставленную с обоими символами DM-RS-SC-FDMA в подкадре. Постройте совокупность последовательности.

Создайте структуру настроек оборудования пользователя.

ue = [];
ue.NSAID = 34;
ue.NSubframePSSCH = 5;
ue.PRBSet = (1:10)';

Сгенерируйте последовательность PSSCH DM-RS. Постройте совокупность.

[psschDrsSeq,info] = ltePSSCHDRS(ue);

plot(psschDrsSeq,'o')

Скрипт Open Live Script

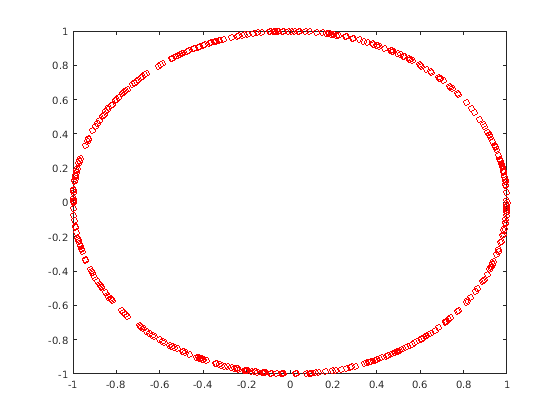

Сгенерируйте последовательность PSSCH DM-RS для V2X с помощью SCI формата 1 CRC PSCCH.

Создайте структуру настроек оборудования пользователя.

 ue = [];
 ue.SidelinkMode = 'V2X';
 ue.PRBSet = (1:10)';
 ue.NSLRB = 50;

Сгенерируйте SCI формата 1 CRC PSCCH и присвойте его UE V2X, скремблирующему идентичность.


sciinfo = lteSCIInfo(ue);
scibits = ones(1,sciinfo.Format1);
[cw,crc] = lteSCIEncode(ue,scibits);
ue.NXID = crc;

Сгенерируйте последовательность PSSCH DM-RS. Постройте совокупность.

[psschDrsSeq,info] = ltePSSCHDRS(ue);
plot(psschDrsSeq,'or')

Входные параметры

свернуть все

Настройки оборудования пользователя, заданные как структура параметра, содержащая эти поля:

Режим Sidelink, заданный как 'D2D' или 'V2X'.

Типы данных: char | string

Целевая идентичность группы Sidelink, заданная как целочисленный скаляр от 0 до 255. (nIDSA)

NSAID составляет более низкие 8 битов полного 24-битного целевого ID группы Слоя 2 ProSe. NSAID и NSubframePSSCH управляют значением борющейся последовательности в начале каждого подкадра. NSAID только требуется для D2D sidelink.

Типы данных: double

Идентичность скремблирования V2X, заданная как целочисленный скаляр. NXID является CRC на 16 битов, сопоставленным с предоставлением SCI PSCCH. Это только требуется для V2X sidelink.

Типы данных: double

Номер подкадра PSSCH в пуле подкадра PSSCH, заданном как целочисленный скаляр. (nssfPSSCH)

NSubframePSSCH и NSAID управляют значениями борющейся последовательности. Это только требуется для D2D sidelink.

Типы данных: double

Основанные на нуле индексы физического блока ресурса (PRB), заданные как целочисленный вектор-столбец или целочисленная матрица 2D столбца.

PSSCH предназначается, чтобы быть переданным в том же PRB в каждом слоте подкадра. Поэтому задавая PRBSet, когда отдельный столбец индексов PRB рекомендуется. Однако для нестандартного скачкообразно перемещающего слот выделения PRB, PRBSet может быть задан как матрица 2D столбца индексов, соответствующих мудрым слотом выделениям ресурса для PSSCH.

Типы данных: double

Типы данных: struct

Выходные аргументы

свернуть все

Значения PSSCH DM-RS, возвращенные как вектор-столбец N    × 12 × N PRB-1. Для получения дополнительной информации см. Обработку сигналов Ссылки Демодуляции PSSCH.

Информация о PSSCH DM-RS о промежуточных переменных, используемых, чтобы создать DM-RS, возвратилась как структура параметра, содержащая эти поля:

Ссылка обозначает циклический сдвиг для каждого слота, возвращенного как 2D вектор-столбец. (α)

Alpha пропорционален NCS, где α=2πncs,λ12.

Номер группы последовательности оснований для каждого слота, возвращенного как 2D вектор-столбец. U

Номер последовательности оснований для каждого слота, возвращенного как 2D вектор-столбец. V

Корневой индекс Последовательности Задова-Чу для каждого слота, возвращенного как 2D вектор-столбец. Q

Значения циклического сдвига для каждого слота, возвращенного как 2D вектор-столбец. (ncs ,λ)

Длина последовательности Задова-Чу, возвращенная как целое число. (NZCRS)

Ортогональное значение покрытия для каждого слота, возвращенного как матрица. (w¯)

Типы данных: struct

Больше о

свернуть все

Обработка сигналов ссылки демодуляции PSSCH

Сигнал ссылки демодуляции PSSCH (DM-RS) последовательность передается вместе со значениями ltePSSCH с помощью двух символов SC-FDMA, выделенных DM-RS в подкадре PSSCH. Выходной вектор является повторением последовательности с 12 элементами и заданный в TS 36.211, Раздел 9.8. Вектор сопоставлен на 12 поднесущих символа DM-RS-SC-FDMA в каждом слоте подкадра для каждой передачи физического блока ресурса (PRB) PSSCH на порте антенны 1000.

Последовательность вывода PSSCH DM-RS является конкатенацией этих двух последовательностей, которые будут сопоставлены на поднесущие символа DM-RS-SC-FDMA в каждом слоте подкадра, несущем передачу ltePSSCH. Его длина является N    × 12 × N PRB, где N PRB является количеством PRBs, сопоставленного с PSSCH. Для D2D sidelink существует один символ DM-RS на слот и поэтому N =2, и для V2X sidelink, существует два символа на слот и N =4.

Ссылка демодуляции PSSCH индексация сигнала

Используйте функцию индексации ltePSSCHDRSIndices и соответствующую функцию последовательности ltePSCCHDRS, чтобы заполнить сетку ресурса для любого подкадра PSSCH. PSSCH DM-RS передается в доступных символах SC-FDMA в подкадре PSSCH, с помощью единственного слоя на порте антенны 1000.

Индексы упорядочены, как символы модуляции QPSK PSSCH DM-RS должны быть, применив частоту, сначала сопоставляющую. Линейная индексация на основе одна является форматом возврата по умолчанию, но альтернативные форматы индексации могут также быть сгенерированы.

Элементы ресурса в последнем символе SC-FDMA в подкадре считаются в процессе отображения, но не должны быть переданы. Sidelink-специфичная модуляция SC-FDMA создает последний символ, который служит защитным символом.

Для D2D sidelink, когда индексация основана на нуле, используемые индексы символа SC-FDMA {3,10} для нормального циклического префикса и {2,8} для расширенного циклического префикса. Те же символы используются функцией ltePUSCHDRSIndices. Для V2X sidelink существует четыре символа DM-RS-SC-FDMA с индексами {2,5,8,11} для нормального циклического префикса только.

Примечание

Обозначенные индексы символа основаны на TS 36.211, Раздел 9.8. Однако, чтобы выровняться с ориентацией подкадра LTE Toolbox™, эти индексы расширены от индекса символа на слот к индексу символа на подкадр.

Для получения дополнительной информации об отображении символов к сетке элемента ресурса смотрите, что Сетка Ресурса Индексирует.

Ссылки

[1] 3GPP TS 36.211. “Физические каналы и модуляция”. Проект партнерства третьего поколения; сеть радиодоступа Technical Specification Group; развитый Универсальный наземный радио-доступ (к E-UTRA). URL: http://www.3gpp.org.
