Гистограмма
bar(y)
bar(x,y)
bar(___,width)
bar(___,style)
bar(___,color)
bar(___,Name,Value)
bar(ax,___)
b = bar(___)
bar(
создает гистограмму с одной панелью для каждого элемента в y
)y
. Если y
является матрицей, то bar
группирует панели согласно строкам в y
.
bar(___,
устанавливает относительную ширину панели, которая управляет разделением панелей в группе. Задайте width
)width
как скалярное значение. Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.
bar(___,
задает стиль групп панели. Например, используйте style
)'stacked'
, чтобы отобразить каждую группу как одну разноцветную панель.
bar(___,
изменяет столбчатую диаграмму с помощью одного или нескольких аргументов пары "имя-значение". Настройки применяются ко всем построенным панелям. Например, используйте Name,Value
)'EdgeColor','black'
, чтобы обрисовать в общих чертах все панели черного цвета цвета.

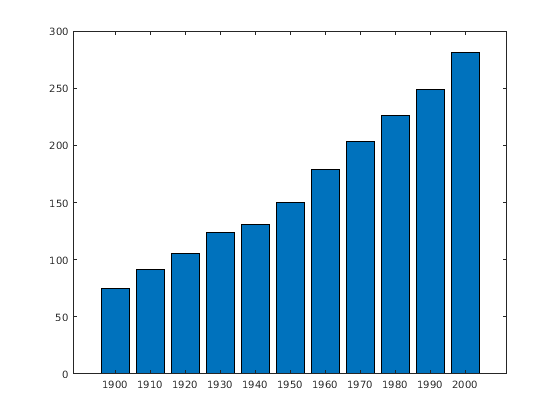

Задайте местоположения панели вдоль оси X.
x = 1900:10:2000; y = [75 91 105 123.5 131 150 179 203 226 249 281.5]; bar(x,y)

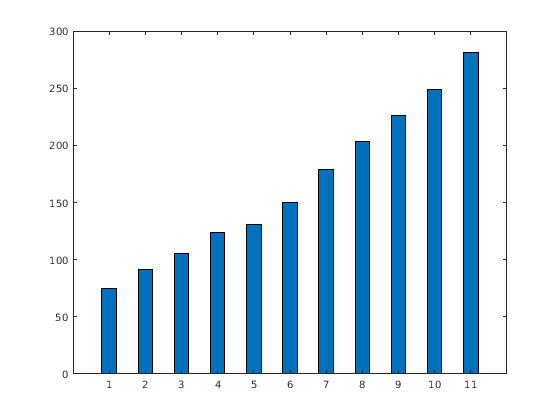

Установите ширину каждой панели к 40 процентам общего пробела, доступного для каждой панели.
y = [75 91 105 123.5 131 150 179 203 226 249 281.5]; bar(y,0.4)

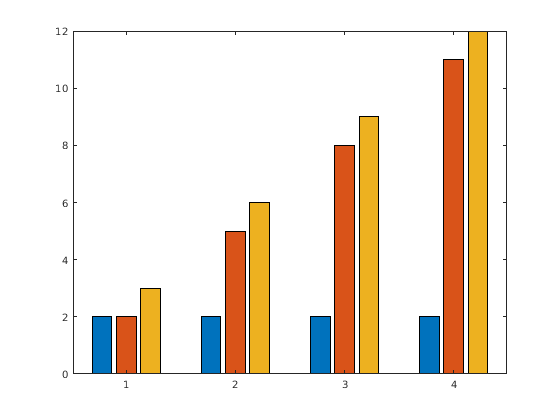

Отобразите четыре группы из трех панелей.
y = [2 2 3; 2 5 6; 2 8 9; 2 11 12]; bar(y)

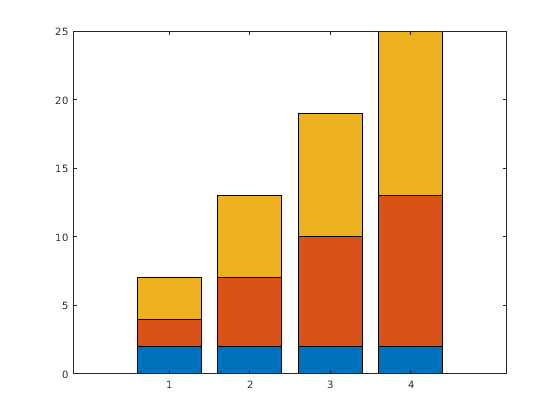

Отобразите одну панель для каждой строки матрицы. Высота каждой панели является суммой элементов в строке.
y = [2 2 3; 2 5 6; 2 8 9; 2 11 12];
bar(y,'stacked')

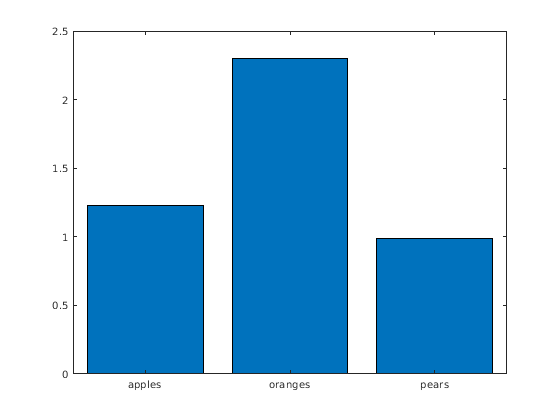

Создайте гистограмму с категориальными значениями вдоль оси X. По умолчанию категории отображаются в алфавитном порядке.
c = categorical({'apples','pears','oranges'}); prices = [1.23 0.99 2.3]; bar(c,prices)

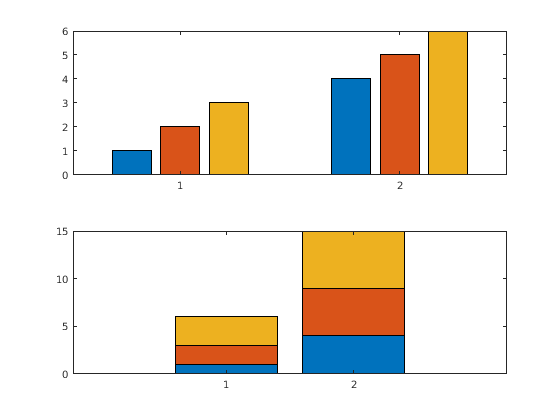

Создайте фигуру с двумя подграфиками. В верхнем подграфике постройте гистограмму. В более низком подграфике постройте горизонтальный стек тех же данных.
y = [1 2 3; 4 5 6];
ax1 = subplot(2,1,1);
bar(ax1,y)
ax2 = subplot(2,1,2);
bar(ax2,y,'stacked')
Создайте гистограмму с помощью красных панелей.
y = [75 91 105 123.5 131 150 179 203 226 249 281.5];
bar(y,'r')

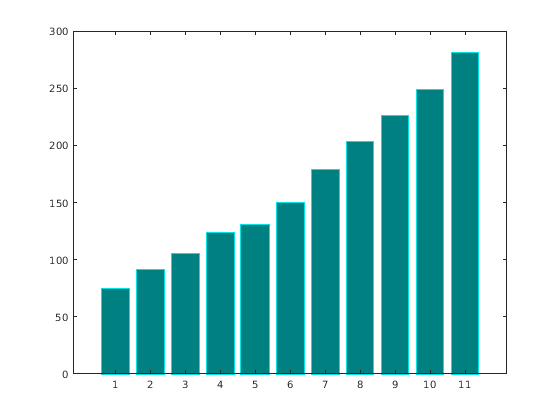

Выберите внутренний цвет панели и цвет контура с помощью триплетов RGB. Установите ширину схемы панели.
y = [75 91 105 123.5 131 150 179 203 226 249 281.5]; bar(y,'FaceColor',[0 .5 .5],'EdgeColor',[0 .9 .9],'LineWidth',1.5)

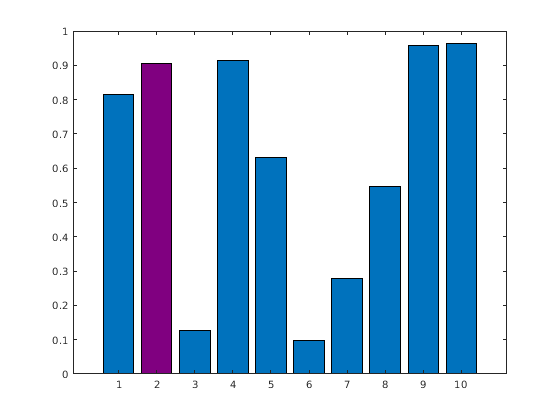

Управляйте отдельными цветами панели с помощью свойства CData
объекта Bar
.
Создайте столбчатую диаграмму и присвойте объект Bar
переменной. Установите свойство FaceColor
объекта Bar
к 'flat'
так, чтобы график использовал цвета, заданные в свойстве CData
. По умолчанию свойство CData
предварительно заполняется с матрицей значений цвета RGB по умолчанию. Чтобы изменить конкретный цвет, измените соответствующую строку в матрице. Например, измените цвет второй панели.
b = bar(rand(10,1));
b.FaceColor = 'flat';
b.CData(2,:) = [.5 0 .5];
Создайте столбчатую диаграмму, которая использует цвета палитры путем установки свойства FaceColor
на 'flat'
. Затем установите свойство CData
для каждого объекта Bar
к целому числу.
y = [1 3 5; 3 2 7; 3 4 2]; b = bar(y,'FaceColor','flat'); for k = 1:size(y,2) b(k).CData = k; end
Создайте гистограмму с матричным входом с тремя столбцами и возвратите три серийных объекта панели. bar
создает один ряд панели для каждого столбца в матрице.
y = [2 4 6; 3 4 5]; b = bar(y);

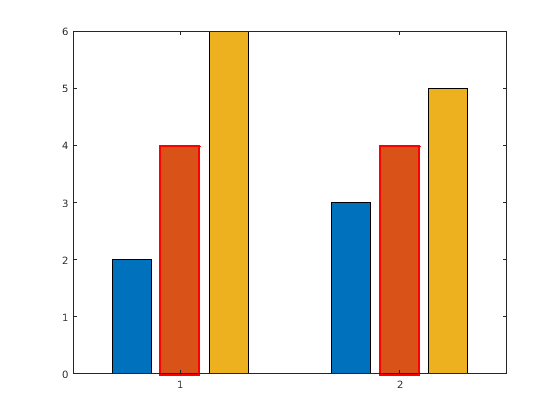

Измените свойства для определенного ряда панели путем индексации в объектный массив. Например, измените свойства панелей, представляющих второй столбец y использование b(2)
. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более раннюю версию, используйте вместо этого функцию set.
b(2).LineWidth = 2;
b(2).EdgeColor = 'red';
x
xvalues x значения, заданные как вектор или матрица. Если x
и y
являются оба векторами, то они должны быть равной длиной. Если x
и y
являются оба матрицами, то они должны быть равным размером. Если x
является вектором, и y
является матрицей, то длина x
должна равняться количеству строк в y
.
X значения не должны быть в порядке, но они не могут содержать дублирующиеся значения. Если x
является матрицей, то он не может содержать дублирующиеся значения через столбцы.
Пример: 1:10
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| categorical
| datetime
| duration
y
yvalues y значения, заданные как вектор или матрица.
Если y
является вектором, то bar
чертит одну панель для каждого элемента. Функция bar
обрабатывает все векторы как вектор-столбцы.
Если y
является матрицей, то bar
группирует панели согласно строкам в y
.
Пример: [10 8 5 7 3 9 1]
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| duration
width
BarWidth 0.8
(значение по умолчанию) | скалярШирина панели, заданная как часть общего пробела, доступного для каждой панели. Значение по умолчанию 0.8
означает, что ширина панели составляет 80% пробела от предыдущей панели до следующей панели с 10% того пробела на каждой стороне.
Если шириной является 1
, то панели в группе касаются друг друга.
Пример: 0.5
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
style
— Стиль группы панели'grouped'
(значение по умолчанию) | 'stacked'
| 'hist'
| 'histc'
Стиль группы панели, заданный одним из этих значений.
Стиль | Цель |
---|---|
| Отобразите одну группу для каждой строки в
|
| Отобразите одну панель для каждой строки в
|
| Отобразите график в формате гистограммы, в котором панели касаются друг друга. Эта опция создает объект |
| Отобразите график в формате гистограммы, но сосредоточьте каждую панель по x-меткам-деления, вместо того, чтобы заставить панели охватить x-метки-деления, как опция |
color
— Цвет панели'b'
| 'r'
| 'g'
| 'c'
| 'm'
| 'y'
| 'k'
| 'w'
Цвет панели, заданный как один из цветов в этой таблице.
Цвет | Цвет |
---|---|
'b' | Синий |
'r' | Красный |
'g' | Зеленый |
'c' | Голубой |
'm' | Пурпурный |
'y' | Желтый |
'k' | Черный |
'w' | Белый |
ax
— Объект осейОбъект осей. Если вы не задаете оси, то bar
использует текущую систему координат для гистограммы.
Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми.
Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение.
Name
должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
'EdgeColor','g'
задает зеленую схему вокруг панелей.Свойства Bar
, перечисленные здесь, являются только подмножеством. Для полного списка смотрите Свойства панели.
Вы не можете задать пары Name,Value
при использовании 'hist'
или параметров стиля группы панели 'histc'
.
'EdgeColor'
Цвет контура'flat'
| триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
|...Цвет контура, заданный как 'flat'
, триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Если существует 150 панелей, или меньше, значением по умолчанию является [0 0 0]
, который соответствует черный. Если существует больше чем 150 панелей, значением по умолчанию является 'none'
.
Начиная в R2017b, опция 'flat'
использует значения CData
, чтобы окрасить ребра. В предыдущих релизах опция 'flat'
окрасила ребра с помощью цветов из палитры.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].
Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#
), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0
до F
. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
и '#f80'
эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' | |
'green' | 'g' | [0 1 0] | '#00FF00' | |
'blue' | 'b' | [0 0 1] | '#0000FF' | |
'cyan'
| 'c' | [0 1 1] | '#00FFFF' | |
'magenta' | 'm' | [1 0 1] | '#FF00FF' | |
'yellow' | 'y' | [1 1 0] | '#FFFF00' | |
'black' | 'k' | [0 0 0] | '#000000' | |
'white' | 'w' | [1 1 1] | '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|
[0 0.4470 0.7410] | '#0072BD' | |
[0.8500 0.3250 0.0980] | '#D95319' | |
[0.9290 0.6940 0.1250] | '#EDB120' | |
[0.4940 0.1840 0.5560] | '#7E2F8E' | |
[0.4660 0.6740 0.1880] | '#77AC30' | |
[0.3010 0.7450 0.9330] | '#4DBEEE' | |
[0.6350 0.0780 0.1840] | '#A2142F' |
Пример: b = bar(1:10,'EdgeColor','red')
Пример: b.EdgeColor = [0 0.5 0.5];
Пример: b.EdgeColor = 'flat';
Пример: b.EdgeColor = '#D2F9A7';
'FaceColor'
Цвет заливки'flat'
| триплет RGB | шестнадцатеричный цветовой код | 'r'
| 'g'
| 'b'
|...Цвет заливки, заданный как 'flat'
, триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Опция 'flat'
использует значения CData
, чтобы окрасить поверхности.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].
Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#
), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0
до F
. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800'
, '#ff8800'
, '#F80'
и '#f80'
эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' | |
'green' | 'g' | [0 1 0] | '#00FF00' | |
'blue' | 'b' | [0 0 1] | '#0000FF' | |
'cyan'
| 'c' | [0 1 1] | '#00FFFF' | |
'magenta' | 'm' | [1 0 1] | '#FF00FF' | |
'yellow' | 'y' | [1 1 0] | '#FFFF00' | |
'black' | 'k' | [0 0 0] | '#000000' | |
'white' | 'w' | [1 1 1] | '#FFFFFF' | |
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
---|---|---|
[0 0.4470 0.7410] | '#0072BD' | |
[0.8500 0.3250 0.0980] | '#D95319' | |
[0.9290 0.6940 0.1250] | '#EDB120' | |
[0.4940 0.1840 0.5560] | '#7E2F8E' | |
[0.4660 0.6740 0.1880] | '#77AC30' | |
[0.3010 0.7450 0.9330] | '#4DBEEE' | |
[0.6350 0.0780 0.1840] | '#A2142F' |
Начиная в R2017b, значением по умолчанию является триплет RGB из свойства ColorOrder
осей. В предыдущих релизах значением по умолчанию был 'flat'
, и цвета были основаны на палитре.
Пример: b = bar(1:10,'FaceColor','red')
Пример: b.FaceColor = [0 0.5 0.5];
Пример: b.FaceColor = 'flat';
Пример: b.FaceColor = '#D2F9A7';
CData
ColorData Цветные данные, заданные как одно из этих значений:
Триплет RGB — Одно значение цвета RGB применяется ко всем панелям.
Матрица с тремя столбцами — Один цвет на панель. Каждая строка в матрице задает триплет RGB для конкретной панели.
Скаляр — Один цвет применяется ко всем панелям, куда цвет прибывает из палитры.
Вектор — Один цвет на панель. Цвета прибывают из палитры.
По умолчанию, когда вы создаете столбчатую диаграмму, свойство CData
содержит матрицу с тремя столбцами триплетов RGB. Можно изменить цвет для конкретной панели путем изменения соответствующей строки в матрице.
Это свойство применяется только, когда свойство FaceColor
или EdgeColor
установлено в 'flat'
.
Измените цвет для конкретной панели путем установки свойства FaceColor
на 'flat'
. Затем измените соответствующую строку в матрице CData
к новому триплету RGB. Например, измените цвет второй панели.
b = bar(1:10,'FaceColor','flat'); b.CData(2,:) = [0 0.8 0.8];
BaseValue
Базовое значение0
(значение по умолчанию) | значение числового скаляраБазовое значение, заданное как значение числового скаляра.
Базовое значение, которое вы задаете, применяется или к оси X или к оси Y в зависимости от ориентации столбчатой диаграммы. Если вы изменяете ориентацию столбчатой диаграммы от вертикального до горизонтали, или наоборот, базовое значение может измениться. Установите свойство BaseValue
после установки свойства Horizontal
.
'LineStyle'
— Стиль линии основ панели'-'
(значение по умолчанию) | '--'
| ':'
| '-.'
| 'none'
Стиль линии основ панели, заданных как один из стилей линии в этой таблице.
Стиль линии | Стиль линии | Получившаяся строка |
---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая строка | Никакая строка |
'LineWidth'
Ширина основ панели0.5
(значение по умолчанию) | положительное значениеШирина основ панели, заданных как положительное значение в модулях точки. Один пункт равен 1/72 дюйма.
Пример: 1.5
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
b
объекты Bar
Bar
Объекты Bar
. Используйте элементы в b
, чтобы получить доступ и изменить свойства определенного объекта Bar
после того, как он будет создан.
Указания и ограничения по применению:
Эта функция принимает массивы графического процессора, но не работает на графическом процессоре.
Для получения дополнительной информации смотрите функции MATLAB Выполнения на графическом процессоре (Parallel Computing Toolbox).
Указания и ограничения по применению:
Эта функция работает с распределенными массивами, но выполняет в клиенте MATLAB.
Для получения дополнительной информации смотрите функции MATLAB Выполнения с Распределенными Массивами (Parallel Computing Toolbox).
1. Если смысл перевода понятен, то лучше оставьте как есть и не придирайтесь к словам, синонимам и тому подобному. О вкусах не спорим.
2. Не дополняйте перевод комментариями “от себя”. В исправлении не должно появляться дополнительных смыслов и комментариев, отсутствующих в оригинале. Такие правки не получится интегрировать в алгоритме автоматического перевода.
3. Сохраняйте структуру оригинального текста - например, не разбивайте одно предложение на два.
4. Не имеет смысла однотипное исправление перевода какого-то термина во всех предложениях. Исправляйте только в одном месте. Когда Вашу правку одобрят, это исправление будет алгоритмически распространено и на другие части документации.
5. По иным вопросам, например если надо исправить заблокированное для перевода слово, обратитесь к редакторам через форму технической поддержки.
