fmesh

Постройте 3-D mesh

свернуть все на странице

Синтаксис

fmesh(f)
fmesh(f,xyinterval)
fmesh(funx,funy,funz)
fmesh(funx,funy,funz,uvinterval)
fmesh(___,LineSpec)
fmesh(___,Name,Value)
fmesh(ax,___)
fs = fmesh(___)

Описание

пример

fmesh(f) создает сетчатый график выражения z = f(x,y) на интервале по умолчанию [-5 5] для x и y.

пример

fmesh(f,xyinterval) графики на заданном интервале. Чтобы использовать тот же интервал и для x и для y, задайте xyinterval как двухэлементный вектор формы [min max]. Чтобы использовать различные интервалы, задайте четырехэлементный вектор формы [xmin xmax ymin ymax].

пример

fmesh(funx,funy,funz) строит параметрическую mesh, заданную x = funx(u,v), y = funy(u,v), z = funz(u,v) на интервале по умолчанию [-5 5] для u и v.

fmesh(funx,funy,funz,uvinterval) строит параметрическую mesh на заданном интервале. Чтобы использовать тот же интервал и для u и для v, задайте uvinterval как двухэлементный вектор формы [min max]. Чтобы использовать различные интервалы, задайте четырехэлементный вектор формы [umin umax vmin vmax].

fmesh(___,LineSpec) устанавливает стиль линии, символ маркера и цвет mesh. Например, '-r' задает красные линии. Используйте эту опцию после любой из предыдущих комбинаций входных аргументов.

пример

fmesh(___,Name,Value) задает свойства mesh с помощью одного или нескольких аргументов пары "имя-значение". Используйте эту опцию с любыми комбинациями входных аргументов в предыдущих синтаксисах.

fmesh(ax,___) графики в оси заданы ax вместо текущей системы координат gca.

fs = fmesh(___) возвращает объект FunctionSurface или объект ParameterizedFunctionSurface, в зависимости от входных параметров. Используйте fs, чтобы запросить и изменить свойства определенной поверхности. Для списка свойств смотрите FunctionSurface Properties или ParameterizedFunctionSurface Properties.

Примеры

свернуть все

Скрипт Open Live Script

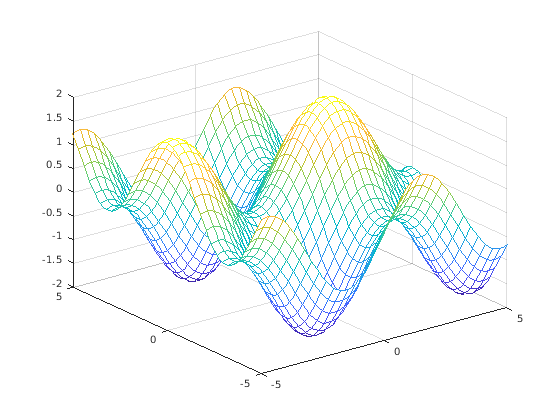

Постройте сетку входа sin(x)+потому что(y) на интервале по умолчанию -5<x<5 и -5<y<5.

fmesh(@(x,y) sin(x)+cos(y))

Скрипт Open Live Script

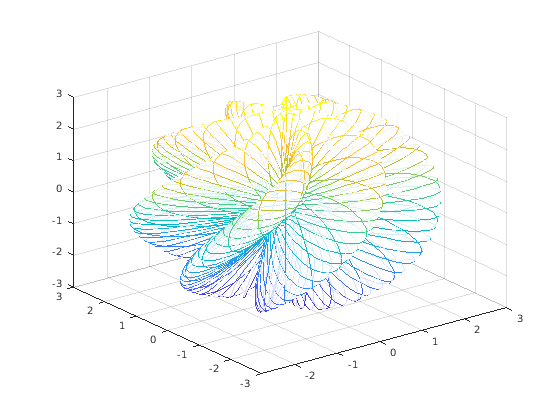

Постройте параметризованную mesh

x=rпотому что(s)sin(t)y=rsin(s)sin(t)z=rпотому что(t)wherer=2+sin(7s+5t)

для 0<s<2π и 0<t<π. Сделайте mesh частично прозрачным использованием alpha.

r = @(s,t) 2 + sin(7.*s + 5.*t);
x = @(s,t) r(s,t).*cos(s).*sin(t);
y = @(s,t) r(s,t).*sin(s).*sin(t);
z = @(s,t) r(s,t).*cos(t);
fmesh(x,y,z,[0 2*pi 0 pi])

alpha(0.8)
Скрипт Open Live Script

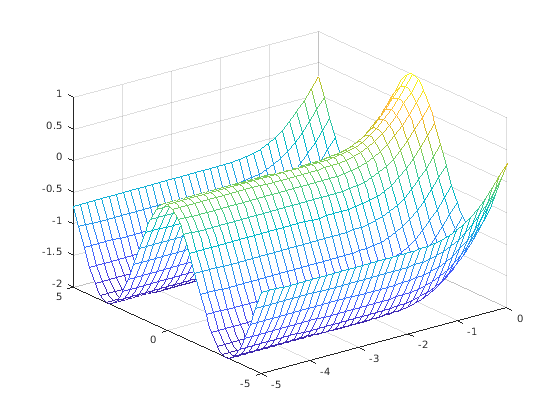

Постройте кусочный вход

erf(x)+потому что(y)-5<x<0sin(x)+потому что(y)0<x<5

на интервале -5<y<5.

Задайте интервал графического вывода в качестве второго аргумента fmesh. Когда вы строите несколько входных параметров на различных интервалах в тех же осях, пределы по осям настраивают, чтобы включать все данные.

fmesh(@(x,y) erf(x)+cos(y),[-5 0 -5 5])
hold on
fmesh(@(x,y) sin(x)+cos(y),[0 5 -5 5])
hold off

Скрипт Open Live Script

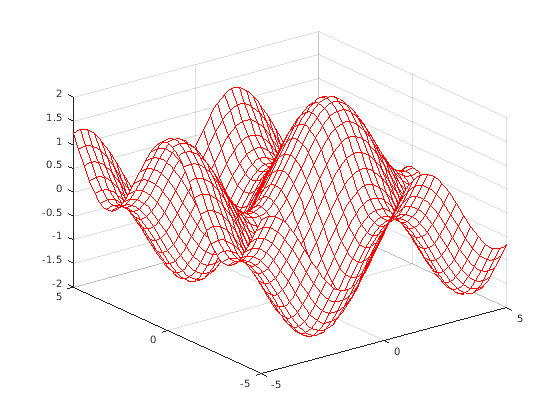

Создайте сетчатый график с помощью красных линий.

fmesh(@(x,y) sin(x)+cos(y),'EdgeColor','red')

Входные параметры

свернуть все

3-D функция, чтобы построить, заданный как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы z = f(x,y). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: f = @(x,y) sin(x) + cos(y);

Графический вывод интервала для x и y, заданного в одной из следующих форм:

  • Вектор формы [min max] — Использование интервал [min max] и для x и для y

  • Вектор формы [xmin xmax ymin ymax] — Использование интервал [xmin xmax] для x и [ymin ymax] для y.

Параметрическая функция для координат x, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы x = funx(u,v). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funx = @(u,v) u.*sin(v);

Параметрическая функция для координат y, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы y = funy(u,v). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funy = @(t) @(u,v) -u.*cos(v);

Параметрическая функция для координат z, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы z = funz(u,v). Функция должна принять два матричных входных параметра и возвратить матричный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funz = @(u,v) v;

Графический вывод интервала для u и v, заданного в одной из следующих форм:

  • Вектор формы [min max] — Использование интервал [min max] и для u и для v.

  • Вектор формы [umin umax vmin vmax] — Использование интервал [umin umax] для u и [vmin vmax] для v.

Объект осей. Если вы не задаете объект осей, то fmesh использует текущую систему координат.

Спецификация линии, заданная как вектор символов или строка со стилем линии, маркером и цветом. Элементы могут появиться в любом порядке, и можно не использовать одну или несколько опций. Чтобы показать только маркеры без соединительных линий, задайте маркер и не используйте стиль линии.

Пример: 'r--o' задает красный цвет, пунктирную линию и круговые маркеры

Спецификатор стиля линииОписание
-Сплошная линия (значение по умолчанию)
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
Спецификатор маркераОписание
oКруг
+Знак «плюс»
*Звездочка
.Точка
xКрест
sКвадрат
dРомб
^Треугольник, направленный вверх
vНисходящий треугольник
>Треугольник, указывающий вправо
<Треугольник, указывающий влево
pПентаграмма
hГексаграмма
\color{specifier}Описание

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Marker','o','MarkerFaceColor','red'

Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите FunctionSurface Properties.

Количество оценки указывает на направление, заданное как номер. Значением по умолчанию является 35. Поскольку объекты fmesh используют адаптивную оценку, фактическое количество точек оценки больше.

Пример: 100

Отобразите контурный график в соответствии с графиком, заданным как 'off' (значение по умолчанию) или 'on'.

Цвет линии, заданный как 'interp', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'interp' окрашивает ребра на основе значений свойств ZData.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Стиль линии, заданный как одна из опций, перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся строка
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая строкаНикакая строка

Ширина линии, заданная как положительное значение в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Символ маркера, заданный как одно из значений в этой таблице. По умолчанию строка не имеет маркеров. Добавьте маркеры в выбранных точках вдоль строки путем определения маркера.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' or 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Цвет контура маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' использует тот же цвет в качестве свойства EdgeColor.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: [0.5 0.5 0.5]

Пример: 'blue'

Пример: '#D2F9A7'

Цвет заливки маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение 'auto' использует тот же цвет в качестве свойства MarkerEdgeColor.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Example: [0.3 0.2 0.1]

Пример: 'green'

Пример: '#D2F9A7'

Размер маркера, заданный как положительное значение в точках, где 1 точка = 1/72 дюйма.

Выходные аргументы

свернуть все

Один или несколько FunctionSurface или объекты ParameterizedFunctionSurface, возвращенные как скаляр или вектор.

  • Если вы используете синтаксис fmesh(f) или изменение этого синтаксиса, то fmesh возвращает объекты FunctionSurface.

  • Если вы используете синтаксис fmesh(funx,funy,funz) или изменение этого синтаксиса, то fmesh возвращает объекты ParameterizedFunctionSurface.

Можно использовать эти объекты запросить и изменить свойства определенной mesh. Для списка свойств смотрите FunctionSurface Properties и ParameterizedFunctionSurface Properties.

Смотрите также

Функции

Свойства

Введенный в R2016a
