fplot

Постройте выражение или функцию

свернуть все на странице

Синтаксис

fplot(f)
fplot(f,xinterval)
fplot(funx,funy)
fplot(funx,funy,tinterval)
fplot(___,LineSpec)
fplot(___,Name,Value)
fplot(ax,___)
fp = fplot(___)
[x,y] = fplot(___)

Описание

пример

fplot(f) строит кривую, заданную функциональным y = f(x) на интервале по умолчанию [-5 5] для x.

пример

fplot(f,xinterval) графики на заданном интервале. Задайте интервал как двухэлементный вектор формы [xmin xmax].

пример

fplot(funx,funy) строит кривую, заданную x = funx(t) и y = funy(t) на интервале по умолчанию [-5 5] для t.

fplot(funx,funy,tinterval) графики на заданном интервале. Задайте интервал как двухэлементный вектор формы [tmin tmax].

fplot(___,LineSpec) задает стиль линии, символ маркера и цвет линии. Например, '-r' строит красную линию. Используйте эту опцию после любой из комбинаций входных аргументов в предыдущих синтаксисах.

пример

fplot(___,Name,Value) задает свойства строки с помощью одного или нескольких аргументов пары "имя-значение". Например, 'LineWidth',2 задает ширину линии 2 точек.

fplot(ax,___) графики в оси задали byax вместо текущей системы координат (gca). Задайте оси как первый входной параметр.

пример

fp = fplot(___) возвращает объект FunctionLine или объект ParameterizedFunctionLine, в зависимости от входных параметров. Используйте fp, чтобы запросить и изменить свойства определенной строки. Для списка свойств см. Свойства FunctionLine или ParameterizedFunctionLine Properties.

[x,y] = fplot(___) возвращает абсциссы и ординаты для функции, не создавая график. Этот синтаксис будет удален в будущем релизе. Используйте свойства XData и YData объекта линии, fp, вместо этого.

Примечание

fplot больше не поддерживает входные параметры для определения ошибочного допуска или количества точек оценки. Чтобы задать количество точек оценки, используйте свойство MeshDensity.

Примеры

свернуть все

Скрипт Open Live Script

Постройте sin(x) на интервале x по умолчанию [-5 5].

fplot(@(x) sin(x))

Скрипт Open Live Script

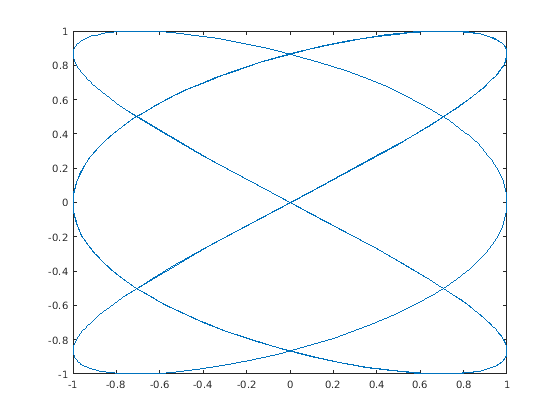

Постройте параметрическую кривую x=cos(3t) и y=sin(2t).

xt = @(t) cos(3*t);
yt = @(t) sin(2*t);
fplot(xt,yt)

Скрипт Open Live Script

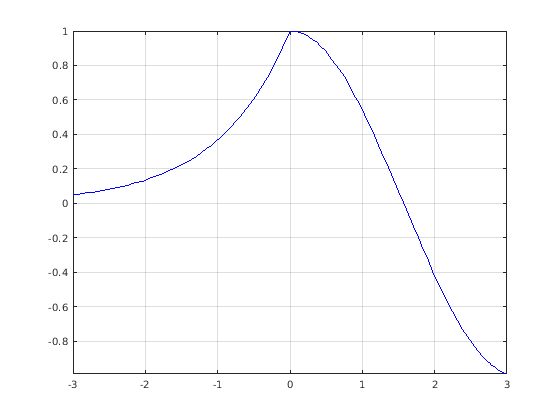

Постройте кусочную функцию

ex-3<x<0потому что(x)0<x<3.

Постройте несколько графиков с помощью hold on. Задайте интервалы графического вывода с помощью второго входного параметра fplot. Задайте цвет построенных графиков как синее использование 'b'. Когда вы строите несколько графиков в тех же осях, пределы по осям настраивают, чтобы включить все данные.

fplot(@(x) exp(x),[-3 0],'b')
hold on
fplot(@(x) cos(x),[0 3],'b')
hold off
grid on

Скрипт Open Live Script

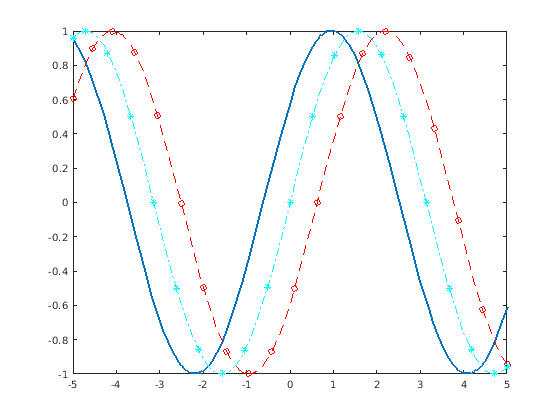

Постройте три синусоиды с различными фазами. Для первого используйте ширину линии 2 точек. Для второго задайте пунктирный стиль красной линии с круговыми маркерами. Для третьего задайте голубой, стиль точечной линии тире с маркерами звездочки.

fplot(@(x) sin(x+pi/5),'Linewidth',2);
hold on
fplot(@(x) sin(x-pi/5),'--or');
fplot(@(x) sin(x),'-.*c')
hold off

Скрипт Open Live Script

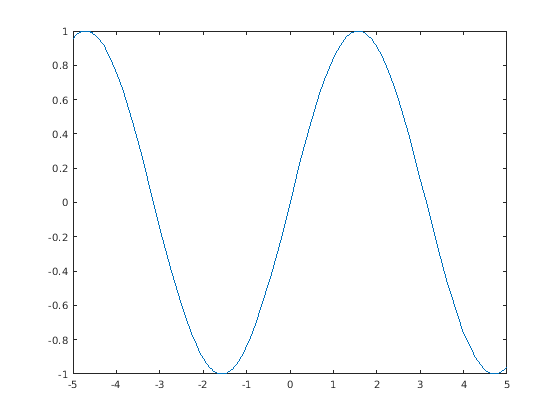

Постройте sin(x) и присвойте функциональный объект линии переменной.

fp = fplot(@(x) sin(x))

fp =
  FunctionLine with properties:

     Function: @(x)sin(x)
        Color: [0 0.4470 0.7410]
    LineStyle: '-'
    LineWidth: 0.5000

  Show all properties

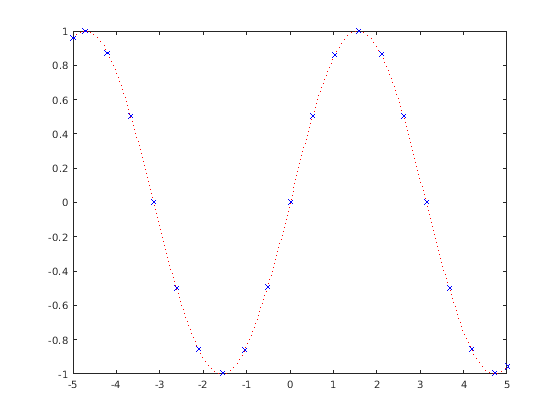

Измените строку на точечную красную линию при помощи записи через точку, чтобы установить свойства. Добавьте перекрестные маркеры и выберите цвет маркера к синему.

fp.LineStyle = ':';
fp.Color = 'r';
fp.Marker = 'x';
fp.MarkerEdgeColor = 'b';

Скрипт Open Live Script

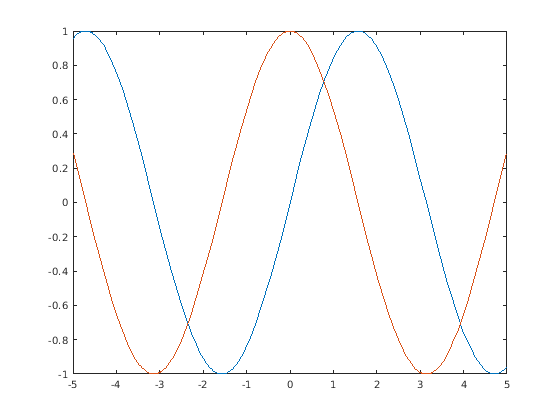

Постройте два графика с помощью hold on.

fplot(@(x) sin(x))
hold on
fplot(@(x) cos(x))
hold off

Скрипт Open Live Script

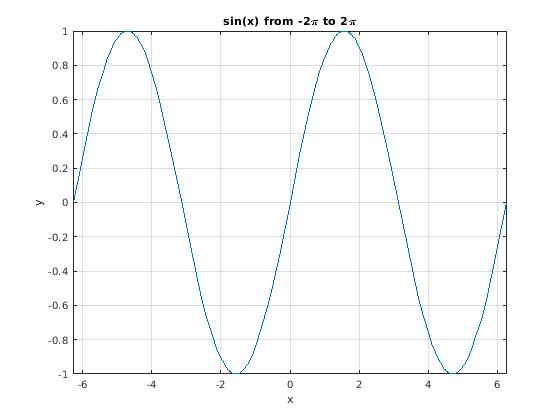

График sin(x) от -2π к 2π использование указателя на функцию. Отобразите линии сетки. Затем добавьте заголовок и маркируйте ось X и ось Y.

fplot(@sin,[-2*pi 2*pi])
grid on
title('sin(x) from -2\pi to 2\pi')
xlabel('x');
ylabel('y');

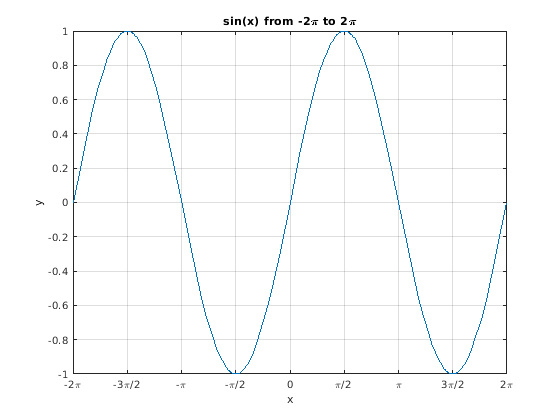

Используйте gca, чтобы получить доступ к объекту текущей системы координат. Отобразите отметки деления вдоль оси X с промежутками в π/2. Отформатируйте значения деления оси X путем установки свойств XTick и XTickLabel объекта осей. Подобные свойства существуют для оси Y.

ax = gca;
ax.XTick = -2*pi:pi/2:2*pi;
ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};

Входные параметры

свернуть все

Функция, чтобы построить, заданный как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы y = f(x). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Примечание

Поддержка входных параметров вектора символов будет удалена в будущем релизе. Используйте указатели на функцию вместо этого.

Пример: f = @(x) sin(x);

Интервал для x, заданного как двухэлементный вектор формы [xmin xmax].

Параметрическая функция для координат x, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы x = funx(t). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funx = @(t) sin(2*t);

Параметрическая функция для координат y, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы y = funy(t). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funy = @(t) cos(3*t);

Интервал для t, заданного как двухэлементный вектор формы [tmin tmax].

Объект осей. Если вы не задаете объект осей, то fplot использует текущую систему координат (gca).

Спецификация линии, заданная как вектор символов или строка со стилем линии, маркером и цветом. Элементы могут появиться в любом порядке, и можно не использовать одну или несколько опций. Чтобы показать только маркеры без соединительных линий, задайте маркер и не используйте стиль линии.

Пример: 'r--o' задает красный цвет, пунктирную линию и круговые маркеры

Спецификатор стиля линииОписание
-Сплошная линия (значение по умолчанию)
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
Спецификатор маркераОписание
oКруг
+Знак «плюс»
*Звездочка
.Точка
xКрест
sКвадрат
dРомб
^Треугольник, направленный вверх
vНисходящий треугольник
>Треугольник, указывающий вправо
<Треугольник, указывающий влево
pПентаграмма
hГексаграмма
\color{specifier}Описание

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Marker','o','MarkerFaceColor','red'

Перечисленные здесь свойства являются только подмножеством. Для полного списка см. Свойства FunctionLine или ParameterizedFunctionLine Properties.

Количество точек оценки, заданных как номер. Значением по умолчанию является 23. Поскольку fplot использует адаптивную оценку, фактическое количество точек оценки больше.

Цвет линии, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Стиль линии, заданный как одна из опций, перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся строка
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая строкаНикакая строка

Ширина линии, заданная как положительное значение в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Символ маркера, заданный как одно из значений в этой таблице. По умолчанию строка не имеет маркеров. Добавьте маркеры в выбранных точках вдоль строки путем определения маркера.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' or 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Цвет контура маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' использует тот же цвет в качестве свойства Color.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Цвет заливки маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение 'auto' использует тот же цвет в качестве свойства MarkerEdgeColor.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Example: [0.3 0.2 0.1]

Пример: 'green'

Пример: '#D2F9A7'

Размер маркера, заданный как положительное значение в точках, где 1 точка = 1/72 дюйма.

Выходные аргументы

свернуть все

Один или несколько FunctionLine или объекты ParameterizedFunctionLine, возвращенные как скаляр или вектор.

  • Если вы используете синтаксис fplot(f) или изменение этого синтаксиса, то fplot возвращает объекты FunctionLine.

  • Если вы используете синтаксис fplot(funx,funy) или изменение этого синтаксиса, то fplot возвращает объекты ParameterizedFunctionLine.

Можно использовать эти объекты запросить и изменить свойства определенной строки. Для списка свойств смотрите FunctionLine Properties and ParameterizedFunctionLine Properties.

Советы

  • Используйте поэлементные операторы для лучшей производительности и избегать предупреждающего сообщения. Например, используйте x.*y вместо x*y. Для получения дополнительной информации см. Массив по сравнению Матричные операции.

  • Когда вы увеличиваете масштаб графика, fplot повторно строит данные, которые могут показать скрытые детали.

Расширенные возможности

Смотрите также

Функции

Свойства

Представлено до R2006a
