fplot3

3-D плоттер параметрической кривой

свернуть все на странице

Синтаксис

fplot3(funx,funy,funz)
fplot3(funx,funy,funz,tinterval)
fplot3(___,LineSpec)
fplot3(___,Name,Value)
fplot3(ax,___)
fp = fplot3(___)

Описание

пример

fplot3(funx,funy,funz) строит параметрическую кривую, заданную x = funx(t), y = funy(t) и z = funz(t) на интервале по умолчанию [-5,5] для t.

пример

fplot3(funx,funy,funz,tinterval) графики на заданном интервале. Задайте интервал как двухэлементный вектор формы [tmin tmax].

пример

fplot3(___,LineSpec) устанавливает стиль линии, символ маркера и цвет линии. Например, '-r' задает красную линию. Используйте эту опцию после любой из предыдущих комбинаций входных аргументов.

fplot3(___,Name,Value) задает свойства строки с помощью одного или нескольких аргументов пары "имя-значение". Например, 'LineWidth',2 задает ширину линии 2 точек.

fplot3(ax,___) графики в оси заданы ax вместо текущей системы координат. Задайте оси как первый входной параметр.

пример

fp = fplot3(___) возвращает объект ParameterizedFunctionLine. Используйте объект запросить и изменить свойства определенной строки. Для списка свойств смотрите ParameterizedFunctionLine Properties.

Примеры

свернуть все

Скрипт Open Live Script

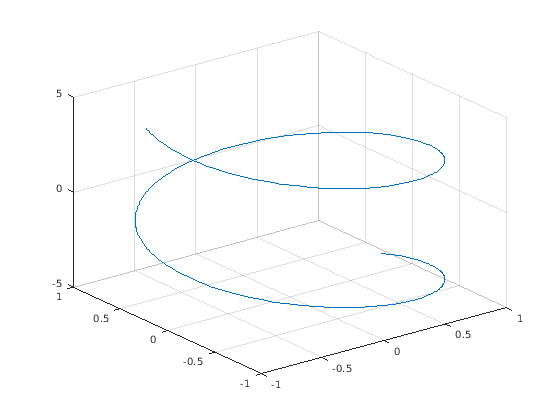

Постройте 3-D параметрический график

x=sin(t)y=потому что(t)z=t

по параметру по умолчанию располагаются [-5 5].

xt = @(t) sin(t);
yt = @(t) cos(t);
zt = @(t) t;
fplot3(xt,yt,zt)

Скрипт Open Live Script

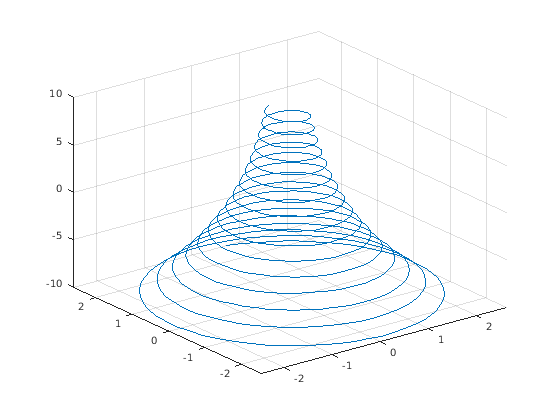

Постройте параметрический график

x=e-t/10sin(5t)y=e-t/10потому что(5t)z=t

по параметру располагаются [-10 10] путем определения четвертого входного параметра fplot3.

xt = @(t) exp(-t/10).*sin(5*t);
yt = @(t) exp(-t/10).*cos(5*t);
zt = @(t) t;
fplot3(xt,yt,zt,[-10 10])

Скрипт Open Live Script

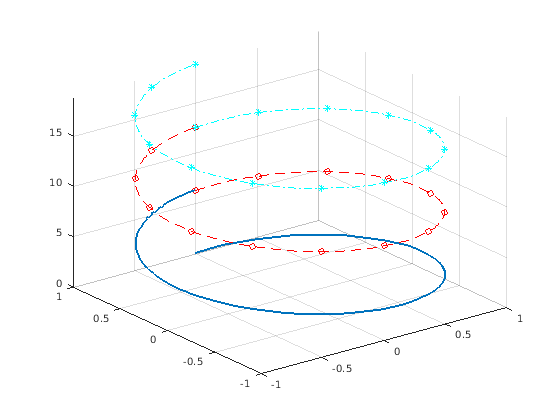

Постройте ту же 3-D параметрическую кривую три раза на различных интервалах параметра. Для первого интервала используйте ширину линии 2 точек. Для второго задайте пунктирный стиль красной линии с круговыми маркерами. Для третьего задайте голубой, стиль точечной линии тире с маркерами звездочки.

fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [0 2*pi], 'LineWidth', 2)
hold on
fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [2*pi 4*pi], '--or')
fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [4*pi 6*pi], '-.*c')
hold off

Скрипт Open Live Script

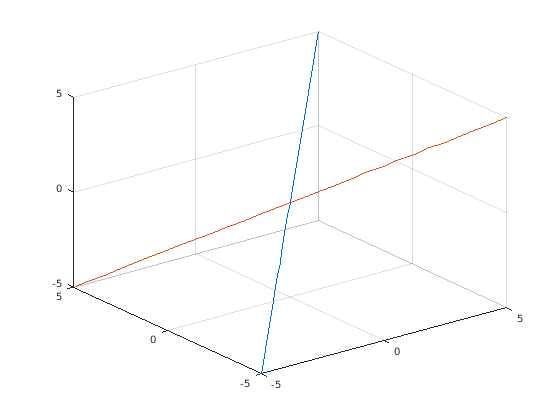

Постройте несколько графиков в тех же осях с помощью hold on.

fplot3(@(t)t, @(t)t, @(t)t)
hold on
fplot3(@(t)-t, @(t)t, @(t)-t)
hold off

Скрипт Open Live Script

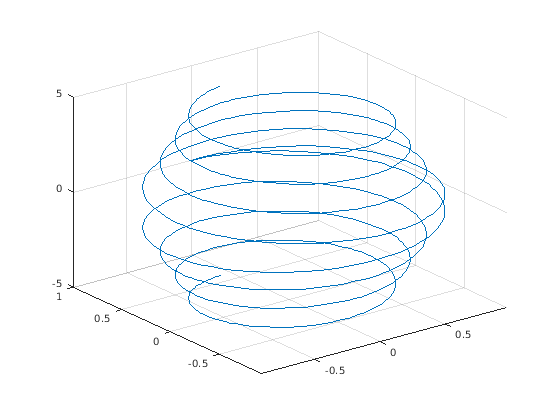

Постройте параметрический график

x=e-|t|/10sin(5|t|)y=e-|t|/10потому что(5|t|)z=t.

Присвойте параметризованный функциональный объект линии переменной.

xt = @(t)exp(-abs(t)/10).*sin(5*abs(t));
yt = @(t)exp(-abs(t)/10).*cos(5*abs(t));
zt = @(t)t;
fp = fplot3(xt,yt,zt)

fp =
  ParameterizedFunctionLine with properties:

    XFunction: @(t)exp(-abs(t)/10).*sin(5*abs(t))
    YFunction: @(t)exp(-abs(t)/10).*cos(5*abs(t))
    ZFunction: @(t)t
        Color: [0 0.4470 0.7410]
    LineStyle: '-'
    LineWidth: 0.5000

  Show all properties

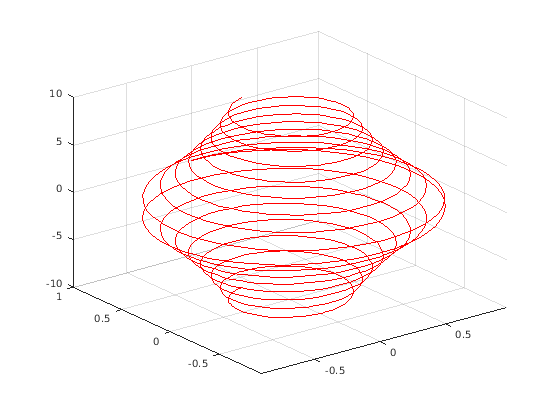

Измените область значений значений параметров к [-10 10] и измените цвет линии на красный.

fp.TRange = [-10 10];
fp.Color = 'r';

Скрипт Open Live Script

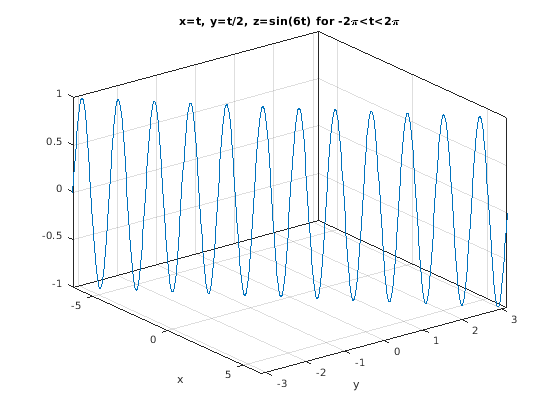

Для t значения в области значений -2π к 2π, постройте параметрический график

x=ty=t/2z=sin(6t).

Добавьте заголовок, метку оси X и метку оси Y. Кроме того, измените представление осей и отобразите схему поля осей.

xt = @(t)t;
yt = @(t)t/2;
zt = @(t)sin(6*t);
fplot3(xt,yt,zt,[-2*pi 2*pi],'MeshDensity',30,'LineWidth',1);

title('x=t, y=t/2, z=sin(6t) for -2\pi<t<2\pi')
xlabel('x');
ylabel('y');
view(52.5,30)
box on

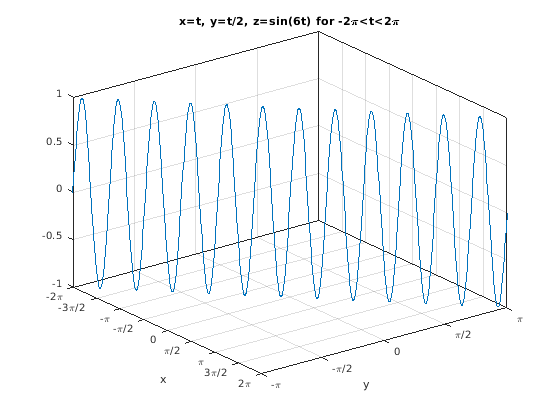

Доступ к объекту осей с помощью gca. Задайте значения деления оси X и сопоставленные метки с помощью свойств XTick и XTickLabel объекта осей. Точно так же задайте значения деления оси Y и сопоставленные метки.

ax = gca;
ax.XTick = -2*pi:pi/2:2*pi;
ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};
ax.YTick = -pi:pi/2:pi;
ax.YTickLabel = {'-\pi','-\pi/2','0','\pi/2','\pi'};

Входные параметры

свернуть все

Параметрическая функция для координат x, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы x = funx(t). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funx = @(t) sin(2*t);

Параметрическая функция для координат y, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы y = funy(t). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funy = @(t) cos(2*t);

Параметрическая функция для координат z, заданных как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы z = funz(t). Функция должна принять векторный входной параметр и возвратить векторный выходной аргумент, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: funz = @(t) t;

Интервал для параметра t, заданный как двухэлементный вектор формы [tmin tmax].

Объект осей. Если вы не задаете объект осей, то fplot3 использует текущую систему координат (gca).

Спецификация линии, заданная как вектор символов или строка со стилем линии, маркером и цветом. Элементы могут появиться в любом порядке, и можно не использовать одну или несколько опций. Чтобы показать только маркеры без соединительных линий, задайте маркер и не используйте стиль линии.

Пример: 'r--o' задает красный цвет, пунктирную линию и круговые маркеры

Спецификатор стиля линииОписание
-Сплошная линия (значение по умолчанию)
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
Спецификатор маркераОписание
oКруг
+Знак «плюс»
*Звездочка
.Точка
xКрест
sКвадрат
dРомб
^Треугольник, направленный вверх
vНисходящий треугольник
>Треугольник, указывающий вправо
<Треугольник, указывающий влево
pПентаграмма
hГексаграмма
\color{specifier}Описание

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Marker','o','MarkerFaceColor','red'

Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите ParameterizedFunctionLine Properties.

Количество точек оценки, заданных как номер. Значением по умолчанию является 23. Поскольку fplot3 использует адаптивную оценку, фактическое количество точек оценки больше.

Цвет линии, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Стиль линии, заданный как одна из опций, перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся строка
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая строкаНикакая строка

Ширина линии, заданная как положительное значение в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Символ маркера, заданный как одно из значений в этой таблице. По умолчанию строка не имеет маркеров. Добавьте маркеры в выбранных точках вдоль строки путем определения маркера.

ЗначениеОписание
'o'Круг
'+'Знак «плюс»
'*'Звездочка
'.'Точка
'x'Крест
square' или 's'Квадрат
'diamond' или 'd'Ромб
'^'Треугольник, направленный вверх
'v'Нисходящий треугольник
'>'Треугольник, указывающий вправо
'<'Треугольник, указывающий влево
pentagram' или 'p'Пятиконечная звезда (пентаграмма)
'hexagram' or 'h'Шестиконечная звезда (гексаграмма)
'none'Никакие маркеры

Цвет контура маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'auto' использует тот же цвет в качестве свойства Color.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Цвет заливки маркера, заданный как 'auto', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение 'auto' использует тот же цвет в качестве свойства MarkerEdgeColor.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Example: [0.3 0.2 0.1]

Пример: 'green'

Пример: '#D2F9A7'

Размер маркера, заданный как положительное значение в точках, где 1 точка = 1/72 дюйма.

Выходные аргументы

свернуть все

Один или несколько объектов ParameterizedFunctionLine, возвращенных как скаляр или вектор. Можно использовать эти объекты запросить и изменить свойства определенного объекта ParameterizedFunctionLine. Для получения дополнительной информации смотрите ParameterizedFunctionLine Properties.

Смотрите также

Функции

Свойства

Введенный в R2016a
