yLabel

Маркировка оси Y

свернуть все на странице

Синтаксис

ylabel(txt)

ylabel(target,txt)

ylabel(___,Name,Value)

t = ylabel(___)

Описание

пример

ylabel(txt) маркирует ось Y текущей системы координат или графика возвращенной командой gca. Переиздание команды ylabel заставляет новую метку заменять старую метку.

ylabel(target,txt) добавляет метка к осям или графику, заданному target.

пример

ylabel(___,Name,Value) изменяет внешний вид метки с помощью одного или нескольких аргументов пары "имя-значение". Например, 'FontSize',12 устанавливает размер шрифта на 12 точек. Задайте аргументы пары "имя-значение" после всех других входных параметров. Изменение внешнего вида метки не поддержано для всех типов графиков.

t = ylabel(___) возвращает текстовый объект, используемый в качестве метки оси Y. Используйте t, чтобы сделать будущие модификации к метке после того, как это будет создано.

Примеры

свернуть все

Маркировка оси Y

Скрипт Open Live Script

plot((1:10).^2)
ylabel('Population')

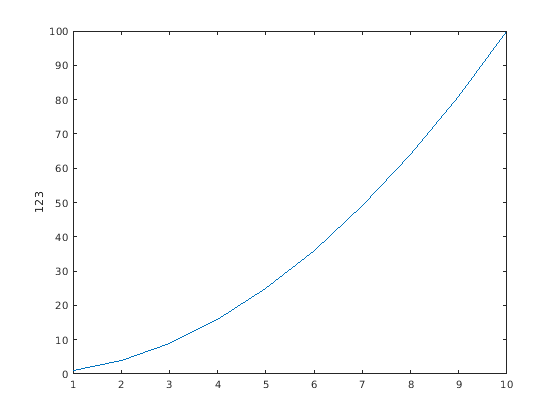

Маркировка оси Y Числовым Входным параметром

Скрипт Open Live Script

figure
plot((1:10).^2)
ylabel(123)

MATLAB® отображает 123 около оси Y.

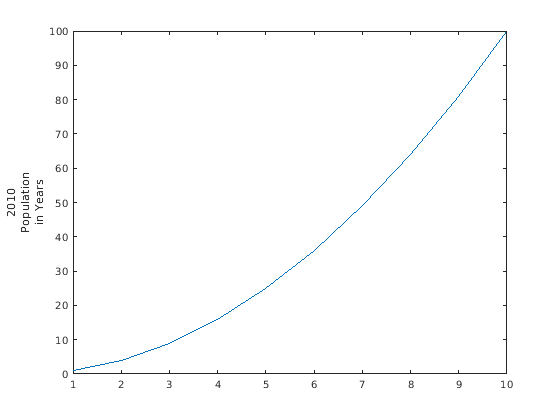

Создание многострочной метки

Скрипт Open Live Script

Создайте многострочную метку с помощью многострочного массива ячеек.

figure
plot((1:10).^2)
ylabel({2010;'Population';'in Years'})

Включение верхнего индекса и индекса в подписях по осям

Скрипт Open Live Script

Используйте '^' и символы '_', чтобы включать верхние индексы и индексы в подписях по осям. Используйте фигурные скобки {}, чтобы изменить больше чем один символ.

t = linspace(0,1);
y = exp(t);
plot(t,y)
xlabel('t_{seconds}')
ylabel('e^t')

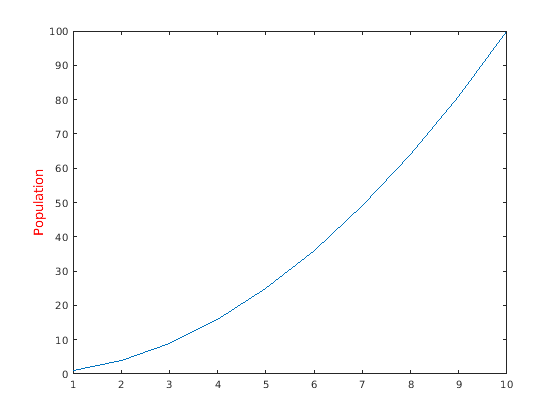

Создание Свойств шрифта Метки и Набора оси Y

Скрипт Open Live Script

Используйте пары Name,Value, чтобы установить размер шрифта, толщину шрифта и свойства цвета текста метки оси Y.

figure
plot((1:10).^2)
ylabel('Population','FontSize',12,...
       'FontWeight','bold','Color','r')

'FontSize',12 отображает текст метки в шрифте с 12 точками. 'FontWeight','bold' делает текст полужирным. 'Color','r' устанавливает цвет текста на красный.

Маркировка оси Y Определенных Осей

Скрипт Open Live Script

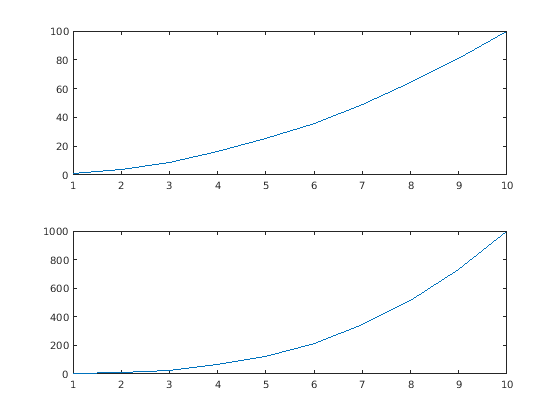

Создайте два подграфика и возвратите указатели осей, s(1) и s(2).

figure
s(1) = subplot(2,1,1);
plot((1:10).^2)
s(2) = subplot(2,1,2);
plot((1:10).^3)

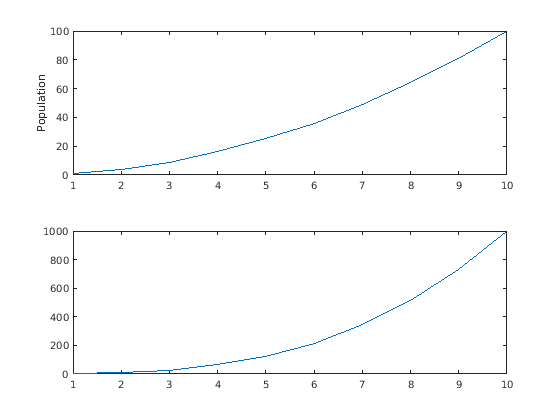

Маркируйте ось Y главного графика путем обращения к его указателю осей, s(1).

ylabel(s(1),'Population')

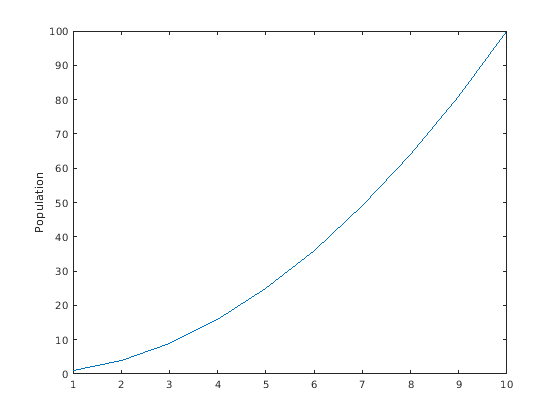

Маркировка оси Y и Возврат Указателя на объект

Скрипт Open Live Script

Маркируйте ось Y и возвратите указатель на текстовый объект, используемый в качестве метки.

plot((1:10).^2)
t = ylabel('Population');

Выберите цвет метки к красному. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более раннюю версию, используйте вместо этого функцию set.

t.Color = 'red';

Входные параметры

свернуть все

`txt` Подпись по осям
представьте скаляр в виде строки | вектор символов | массив строк | символьный массив | массив ячеек | категориальный массив | числовое значение

Подпись по осям, заданная как скаляр строки, вектор символов, массив строк, символьный массив, массив ячеек, категориальный массив или числовое значение.

Пример: 'my label'

Пример: {'first line','second line'}

Пример: 123

Чтобы включать числовые переменные с текстом в метке, используйте функцию num2str. Например:

x = 42;
txt = ['The value is ',num2str(x)];

Чтобы включать специальные символы, такие как верхние индексы, индексы, греческие буквы или математические символы используют синтаксис TeX. Для списка поддерживаемой разметки смотрите свойство Interpreter.

Создать многострочные метки:

Используйте массив строк, где каждый элемент содержит строку текста, такого как ["first line","second line"].
Используйте массив ячеек, где каждая ячейка содержит строку текста, такого как {'first line','second line'}.
Используйте символьный массив, где каждая строка содержит то же количество символов, таких как ['abc'; 'ab '].
Используйте sprintf, чтобы создать текст с символом новой строки, таким как sprintf('first line \n second line').

Числовые метки преобразованы в текст с помощью sprintf('%g',value). Например, 12345678 отображается как 1.23457e+07.

Примечание

Если вы задаете метку как категориальный массив, MATLAB^® использует значения в массиве, не категории.
default слов, factory и remove являются зарезервированными словами, которые не появятся в метке, когда заключено в кавычки как обычные символы. Чтобы отобразить любое из этих слов индивидуально, предшествуйте им с наклонной чертой влево, такой как '\default' или '\remove'.

`target` — Цель для метки
Объект `Axes` | графический объект

Цель для метки, заданной как объект Axes или графический объект, который имеет свойство YLabel. Например, можно добавить y - подпись по осям к объекту HeatmapChart.

Если вы не задаете цель, то функция ylabel добавляет метку в графический объект, возвращенный командой gca.

Примечание

Некоторые графики не поддерживают изменение внешнего вида метки, такого как цвет или возврат текстового объекта как выходной аргумент.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color','red','FontSize',12 задает красный, шрифт с 12 точками.

В дополнение к следующему можно задать другие свойства текстовых объектов с помощью аргументов пары Name,Value. Смотрите текстовые Свойства.

`'FontSize'` 'FontSize'
`11` (значение по умолчанию) | скалярное значение, больше, чем `0`

Размер шрифта, заданный как скалярное значение, больше, чем 0 в модулях точки. Один пункт равен 1/72 дюйма. Чтобы изменить модули шрифта, используйте свойство FontUnits.

Установка свойств размера шрифта для связанных осей также влияет на размер шрифта метки. Размер шрифта метки обновляет, чтобы равняться временам размера шрифта осей масштабный коэффициент метки. Свойство FontSize осей содержит размер шрифта осей. Свойство LabelFontSizeMultiplier осей содержит масштабный коэффициент метки. По умолчанию размер шрифта осей является 10 точками, и масштабный коэффициент 1.1, таким образом, размер шрифта метки оси Y является 11 точками.

`FontWeight` Символьная толщина
`'normal'` (значение по умолчанию) | `'bold'`

Символьная толщина, заданная как 'normal' или 'bold'.

MATLAB использует свойство FontWeight выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.

`FontName` FontName
поддерживаемое название шрифта | `'FixedWidth'`

Название шрифта, заданное как поддерживаемое название шрифта или 'FixedWidth'. Чтобы отобразить и распечатать текст правильно, необходимо выбрать шрифт, который поддерживает система. Стандартный шрифт зависит от вашей операционной системы и локали.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, используйте 'FixedWidth'. Шрифт фиксированной ширины полагается на корневое свойство FixedWidthFontName. Установка корневого свойства FixedWidthFontName заставляет незамедлительное обновление отображения использовать новый шрифт.

`'Color'` — TextColor
`[0.15 0.15 0.15]` (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` |...

Цвет текста, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].
Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

`'Interpreter'` — Интерпретация текстовых символов
`'tex'` (значение по умолчанию) | `'latex'` | `'none'`

Интерпретация текстовых символов, заданных как одно из этих значений:

'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.
'latex' — Интерпретируйте символы, использующие разметку LATEX.
'none' Отобразите буквенные символы.

TeX Markup

По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.

Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете свойство Interpreter на 'tex', поддерживаемые модификаторы следующие.

Модификатор	Описание	Пример
`^{ }`	Верхний индекс	`'text^{superscript}'`
`_{ }`	Индекс	`'text_{subscript}'`
`\bf`	Bold font	`'\bf text'`
`\it`	Курсивный шрифт	`'\it text'`
`\sl`	Наклонный шрифт (обычно то же самое как курсивный шрифт)	`'\sl text'`
`\rm`	Обычный шрифт	`'\rm text'`
`\fontname{specifier}`	Название шрифта — Замена `specifier` с именем семейства шрифтов. Можно использовать это в сочетании с другими модификаторами.	`'\fontname{Courier} text'`
`\fontsize{specifier}`	Размер шрифта — Замена `specifier` со значением числового скаляра в модулях точки.	`'\fontsize{15} text'`
`\color{specifier}`	Цвет шрифта — Замена `specifier` с одним из этих цветов: `red`, `green`, `yellow`, `magenta`, `blue`, `black`, `white`, `gray`, `darkGreen`, `orange` или `lightBlue`.	`'\color{magenta} text'`
`\color[rgb]{specifier}`	Цвет пользовательского шрифта — Замена `specifier` с трехэлементным триплетом RGB.	`'\color[rgb]{0,0.5,0.5} text'`

В этой таблице перечислены поддерживаемые специальные символы со свойством Interpreter, установленным на 'tex'.

Последовательность символов	Символ	Последовательность символов	Символ	Последовательность символов	Символ
`\alpha`	α	`\upsilon`	υ	`\sim`	~
`\angle`	∠	`\phi`		`\leq`	≤
`\ast`	`*`	`\chi`	χ	`\infty`	∞
`\beta`	β	`\psi`	ψ	`\clubsuit`	♣
`\gamma`	γ	`\omega`	ω	`\diamondsuit`	♦
`\delta`	δ	`\Gamma`	Γ	`\heartsuit`	♥
`\epsilon`	ϵ	`\Delta`	Δ	`\spadesuit`	♠
`\zeta`	ζ	`\Theta`	Θ	`\leftrightarrow`	↔
`\eta`	η	`\Lambda`	Λ	`\leftarrow`	←
`\theta`	θ	`\Xi`	Ξ	`\Leftarrow`	⇐
`\vartheta`	ϑ	`\Pi`	Π	`\uparrow`	↑
`\iota`	ι	`\Sigma`	Σ	`\rightarrow`	→
`\kappa`	κ	`\Upsilon`	ϒ	`\Rightarrow`	⇒
`\lambda`	λ	`\Phi`	Φ	`\downarrow`	↓
`\mu`	µ	`\Psi`	Ψ	`\circ`	º
`\nu`	ν	`\Omega`	Ω	`\pm`	±
`\xi`	ξ	`\forall`	∀	`\geq`	≥
`\pi`	π	`\exists`	∃	`\propto`	∝
`\rho`	ρ	`\ni`	∍	`\partial`	∂
`\sigma`	σ	`\cong`	≅	`\bullet`	•
`\varsigma`	ς	`\approx`	≈	`\div`	÷
`\tau`	τ	`\Re`	ℜ	`\neq`	≠
`\equiv`	≡	`\oplus`	⊕	`\aleph`	ℵ
`\Im`	ℑ	`\cup`	∪	`\wp`	℘
`\otimes`	⊗	`\subseteq`	⊆	`\oslash`	∅
`\cap`	∩	`\in`	∈	`\supseteq`	⊇
`\supset`	⊃	`\lceil`	⌈	`\subset`	⊂
`\int`	∫	`\cdot`	·	`\o`	ο
`\rfloor`	⌋	`\neg`	¬	`\nabla`	∇
`\lfloor`	⌊	`\times`	x	`\ldots`	...
`\perp`	⊥	`\surd`	√	`\prime`	´
`\wedge`	∧	`\varpi`	ϖ	\0	∅
`\rceil`	⌉	`\rangle`	〉	`\mid`	\|
`\vee`	∨	`\langle`	〈	`\copyright`	©

Разметка LaTeX

Чтобы использовать разметку LATEX, установите свойство Interpreter на 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.

Отображаемый текст использует стиль шрифта LATEX по умолчанию. FontName, FontWeight и свойства FontAngle не имеют эффекта. Чтобы изменить стиль шрифта, используйте разметку LATEX.

Максимальный размер текста, который можно использовать с интерпретатором LATEX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.

Для получения дополнительной информации о системе LATEX, смотрите веб-сайт Проекта LATEX по https://www.latex-project.org/.

Выходные аргументы

свернуть все

`t` Текстовый объект
текстовый объект

Текстовый объект используется в качестве метки оси Y. Используйте t, чтобы получить доступ и изменить свойства метки после его созданного.
