Измерения и испытательные стенды

Анализируйте показатели производительности аналоговых и систем смешанных сигнала

Анализируйте различные блоки основы и системные модели систем смешанных сигнала с помощью блоков измерения и испытательных стендов. Можно подтвердить блок от библиотеки Mixed-Signal Blockset™, или можно подтвердить собственные индивидуально настраиваемые блоки.

Для PLL используйте блоки измерения, чтобы анализировать показатели производительности, такие как шум фазы, ссылка и дробные шпоры, апертурное дрожание, синхронизируя нарушения, и время блокировки. Используйте специфичные для блока испытательные стенды, чтобы подтвердить ваши индивидуально настраиваемые блоки.

Для ADC используйте блоки измерения, чтобы анализировать ключевые характеристики производительности сервопривода, такие как апертурное дрожание, ОСШ, SINAD, уровень шума, ошибка смещения и ошибка усиления.

Используйте испытательный стенд уровня системы, чтобы подтвердить ваши модели PLL и ADC.

Блоки

развернуть все

Lock Time MeasurementИзмерьте время, которое PLL занимает, чтобы достигнуть целевой частоты в данном допуске
Phase Noise MeasurementВычислите шум фазы в определенных векторах смещения частоты
PFD and Charge Pump TestbenchТипичная тестовая среда для детекторов фазы/частоты и насосов заряда
VCO TestbenchПодтвердите напряжение управляло осциллятором (VCO) путем измерения метрик шума фазы или характеристик VCO
PLL TestbenchПодтвердите систему PLL путем измерения рабочей частоты, заблокируйте время и шум фазы
ADC AC MeasurementИзмерьте показатели производительности AC ADC вывод
ADC DC MeasurementИзмерьте показатели производительности DC ADC вывод
Aperture Jitter MeasurementИзмерьте апертурное дрожание периодических сигналов
ADC TestbenchDC мер и показатели производительности AC ADC вывод
Eye Diagram ScopeОтобразите индикаторную диаграмму сигнала временного интервала

Популярные примеры

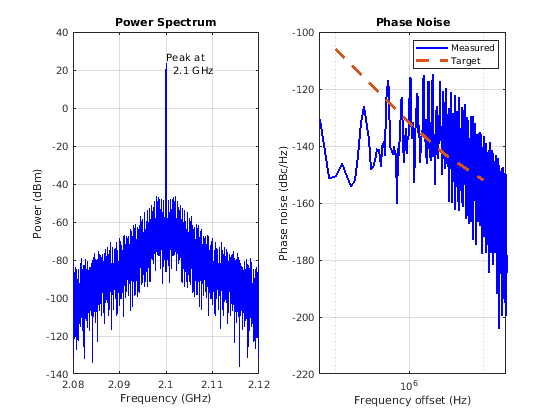

Phase Noise at PLL Output

Шум фазы в PLL Вывод

Измерьте и анализируйте шум фазы при выводе замкнутого цикла фазы (PLL) с помощью испытательного стенда PLL.

Открыть скрипт

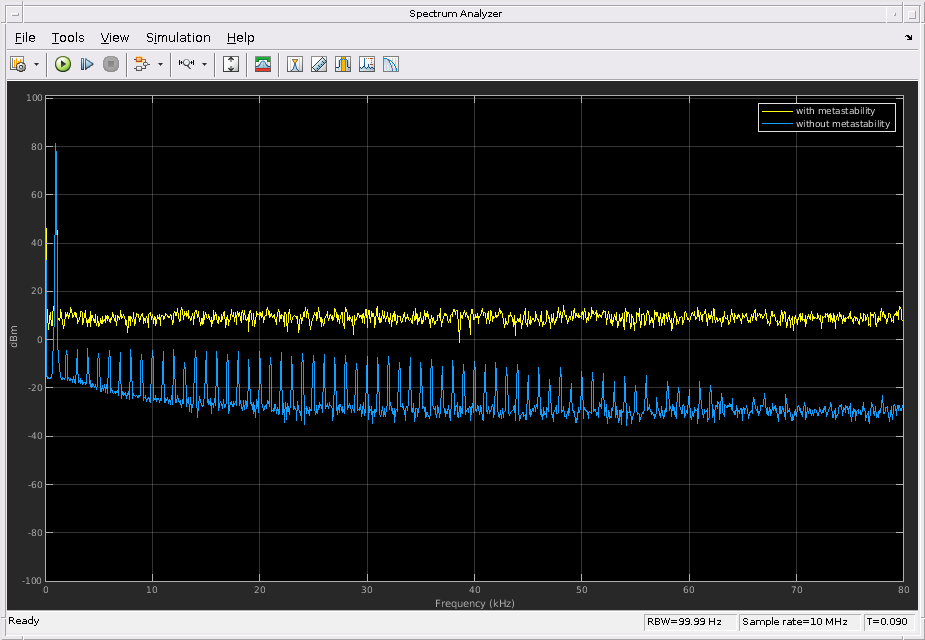

Effect of Metastability Impairment in Flash ADC

Эффект нарушения метастабильности в ADC Flash

Настройте ADC флэш-памяти путем добавления вероятности метастабильности как нарушения и как измерить упомянутое нарушение. Это должно подтвердить нашу реализацию нарушения. Пример также показывает эффект метастабильности на динамических характеристиках (анализ AC) ADC флэш-памяти. Когда цифровой выход от компаратора неоднозначен (ни '1', ни '0'), вывод задан как метастабильный. Неоднозначный вывод выражается как NaN. Эта модель в качестве примера использует блок MATLAB function, чтобы добавить нарушение метастабильности в архитектуру ADC флэш-памяти. Другая подсистема сообщает о вероятности метастабильности на лету.

Открыть скрипт
