Чертите эллипс в приложении PDE Modeler
pdeellip(xc,yc,a,b,phi)pdeellip(xc,yc,a,b,phi,label)pdeellip( чертит эллипс с центром в (xc,yc,a,b,phi)xc, yc), полуоси a и b и вращение phi (в радианах). Команда pdeellip открывает приложение PDE Modeler с заданным эллипсом, чертившим в нем. Если приложение уже открыто, pdeellip добавляет заданный эллипс в окно приложения, не удаляя существующих форм.
pdeellip обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать эллипс. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Workspace путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
Откройте окно приложения PDE Modeler, содержащее эллипс с центром в (0,0) и полуоси 1 и 0.3. Вращайте эллипс против часовой стрелки.
pdeellip(0,0,1,0.3,pi/4)

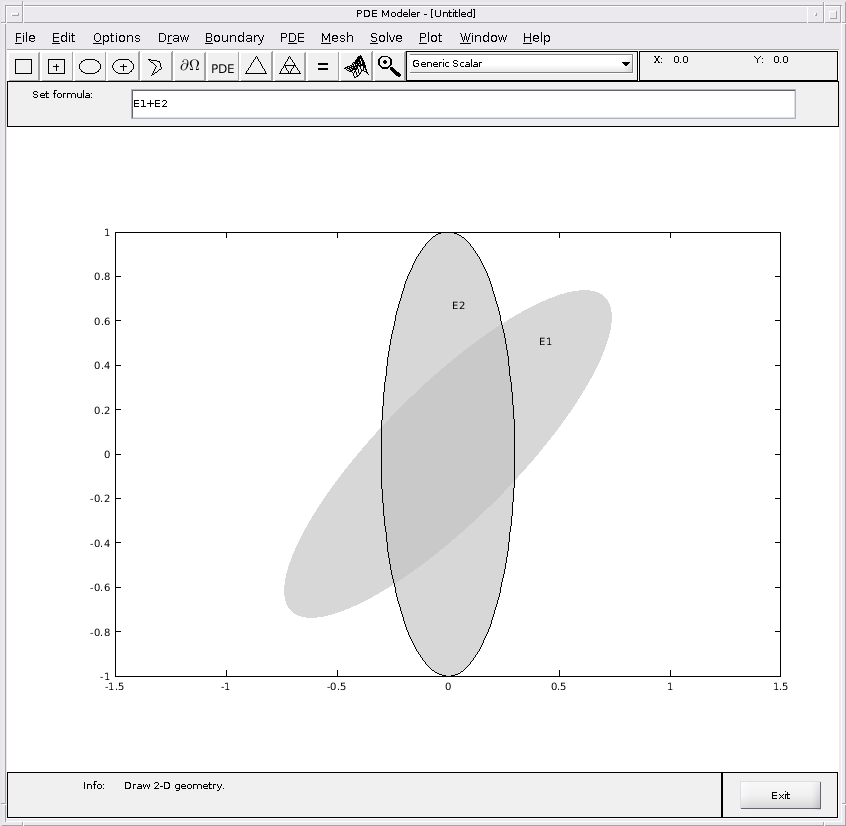

Вызовите команду pdeellip снова, чтобы чертить эллипс с тем же центром и полуосями, но вращать его против часовой стрелки. Команда pdeellip добавляет второй эллипс в окно приложения, не удаляя первое.
pdeellip(0,0,1,0.3,pi/2)

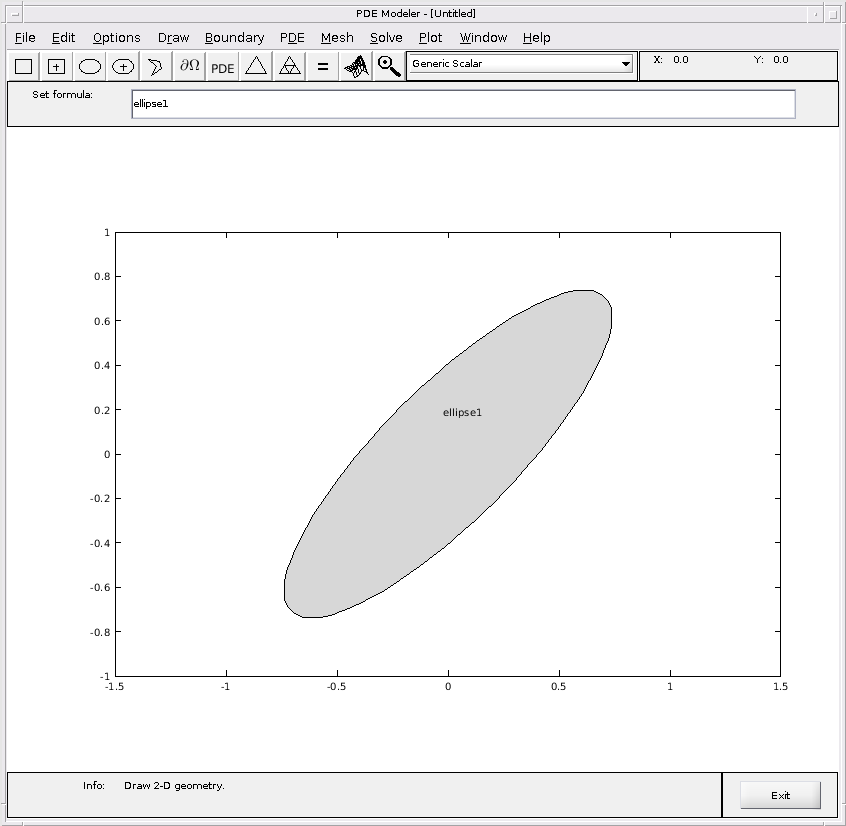

Откройте окно приложения PDE Modeler, содержащее эллипс с центром в (0,0) и полуоси 1 и 0.3. Вращайте эллипс против часовой стрелки. Присвойте имя ellipse1 этому эллипсу.
pdeellip(0,0,1,0.3,pi/4,'ellipse1')
