Нарисуйте круг в приложении PDE Modeler
pdecirc(xc,yc,R)pdecirc(xc,yc,R,label)pdecirc( рисует круг с центром в (xc,yc,R)xc, yc) и радиус R. Команда pdecirc открывает приложение PDE Modeler с заданным кругом, уже нарисованным в нем. Если приложение уже открыто, pdecirc добавляет заданный круг в окно приложения, не удаляя существующих форм.
pdecirc обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать круг. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Workspace путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
Откройте окно приложения PDE Modeler, содержащее круг с центром в (0,0) и радиус 1.
pdecirc(0,0,1)
Вызовите команду pdecirc снова, чтобы нарисовать круг с центром в (0,0.25) и радиус 0.5. Команда pdecirc добавляет второй круг в окно приложения, не удаляя первое.
pdecirc(0,0.25,0.5)

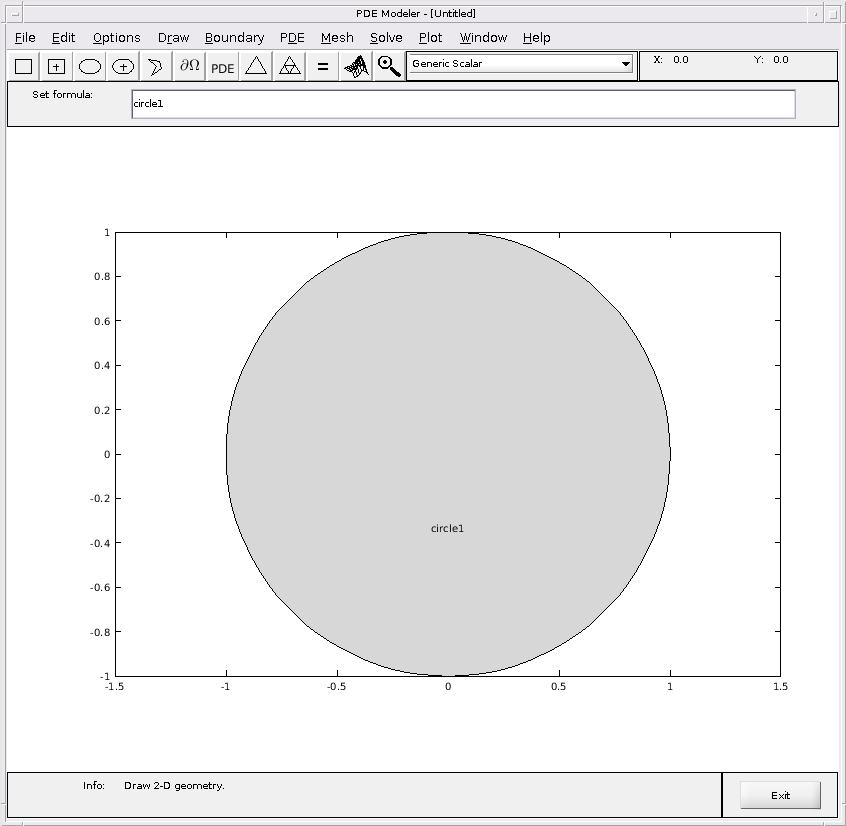

Откройте окно приложения PDE Modeler, содержащее круг с центром в (0,0) и радиус 1. Присвойте имя circle1 этому кругу.
pdecirc(0,0,1,'circle1')
pdecirc открывает приложение PDE Modeler и рисует круг. Если, вместо этого, вы хотите нарисовать круги в окне фигуры MATLAB, выбрать один из этих подходов:
Используйте команду plot, например:
t = linspace(0,2*pi); plot(cos(t),sin(t))
Используйте функцию rectangle с набором пары "имя-значение" Curvature к [1 1].
Используйте функцию viscircles Image Processing Toolbox™.
PDE Modeler | pdeellip | pdepoly | pderect
