Чертите полигон в приложении PDE Modeler
pdepoly(X,Y)pdepoly(X,Y,label)pdepoly( чертит полигон с угловыми координатами (вершины), заданные X,Y)X и Y. Команда pdepoly открывает приложение PDE Modeler с заданным полигоном, чертившим в нем. Если приложение уже открыто, pdepoly добавляет заданный полигон в окно приложения, не удаляя существующих форм.
pdepoly обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать полигон. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Workspace путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
Откройте окно приложения PDE Modeler, содержащее полигон, представляющий L-образную мембранную геометрию.
pdepoly([-1 0 0 1 1 -1],[0 0 1 1 -1 -1])

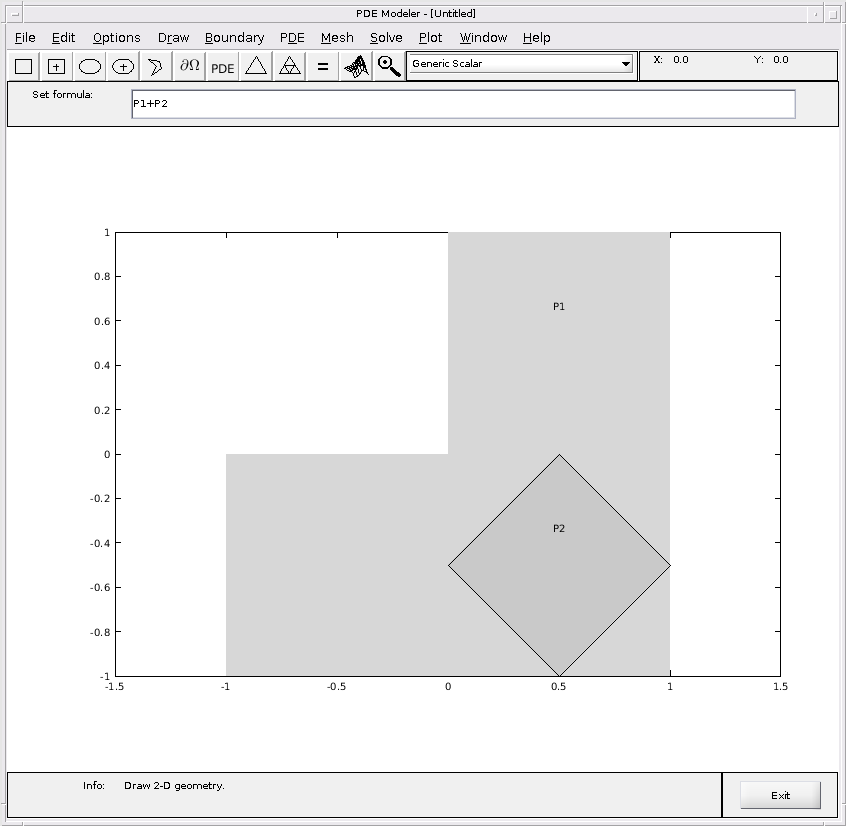

Вызовите команду pdepoly снова, чтобы чертить ромбовидную область с углами в (0.5,0), (1,-0.5), (0.5,-1) и (0,-0.5). Команда pdepoly добавляет второй полигон в окно приложения, не удаляя первое.
pdepoly([0.5 1 0.5 0],[0 -0.5 -1 -0.5])

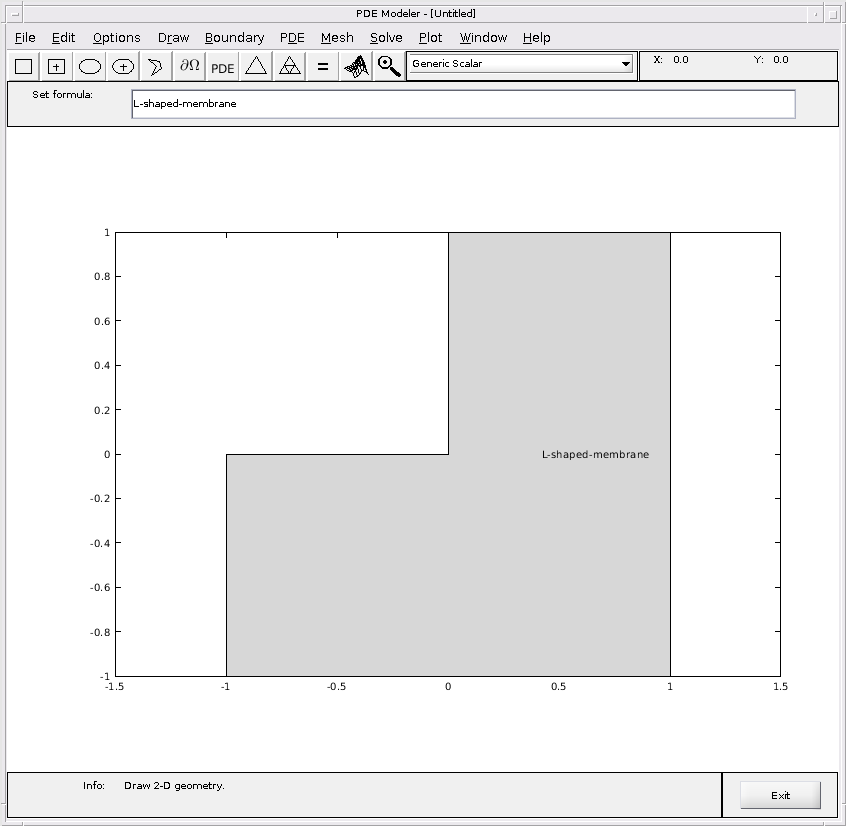

Откройте окно приложения PDE Modeler с полигоном, представляющим L-образную мембранную геометрию. Присвойте имя L-shaped-membrane этому полигону.
pdepoly([-1 0 0 1 1 -1],[0 0 1 1 -1 -1],'L-shaped-membrane')
pdepoly открывает приложение PDE Modeler и чертит полигон. Если, вместо этого, вы хотите чертить полигоны в фигуре MATLAB, используйте функцию plot, например:
x = [-1,-0.5,-0.5,0,1.5,-0.5,-1]; y = [-1,-1,-0.5,0,0.5,0.9,-1]; plot(x,y,'.-')
PDE Modeler | pdecirc | pdeellip | pderect
