rfckt.shuntrlc
Шунтируйте компонент RLC
Описание
Используйте класс shuntrlc, чтобы представлять компонент как резистор, индуктор и конденсатор, соединенный в настройке шунта.
Шунт сетевой объект RLC является сетью с 2 портами как показано в следующей принципиальной схеме.
Создание
Синтаксис
h = rfckt.shuntrlch = rfckt.shuntrlc('R',Rvalue,'L',Lvalue,'C',Cvalue)Описание
h = rfckt.shuntrlc возвращает шунт сетевой объект RLC, свойства которого у всех есть их значения по умолчанию. Объект по умолчанию эквивалентен передаче сеть с 2 портами; т.е. резистор, индуктор и конденсатор каждый заменяются коротким замыканием.
h = rfckt.shuntrlc('R',Rvalue,'L',Lvalue,'C',Cvalue) свойства наборов с помощью одной или нескольких пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычку
Свойства
Функции объекта
analyze | Анализируйте объект RFCKT в частотном диапазоне |
calculate | Вычислите заданные параметры для объектов rfckt или объектов rfdata |
extract | Извлеките заданные сетевые параметры от объекта rfckt или объекта данных |
plotyy | Постройте заданные параметры на плоскости X-Y с Осями Y на обеих левых и правых сторонах |
circle | Нарисуйте круги на Графике Смита |
listformat | Перечислите допустимые форматы для заданного параметра объекта схемы |
listparam | Перечислите допустимые параметры для заданного объекта схемы |
loglog | Постройте заданные параметры объекта схемы с помощью двойной логарифмической шкалы |
plot | Постройте заданные параметры объекта схемы на плоскости X-Y |
polar | Постройте заданные параметры объекта на полярных координатах |
semilogx | Постройте заданные параметры объекта схемы с помощью логарифмической шкалы для оси X |
semilogy | Постройте заданные параметры объекта схемы с помощью логарифмической шкалы для оси Y |
smith | Постройте заданные параметры объекта схемы на графике Смита |
write | Запишите данные РФ из схемы или объекта данных зарегистрировать |
Примеры
Частотная характеристика резонатора LC шунта

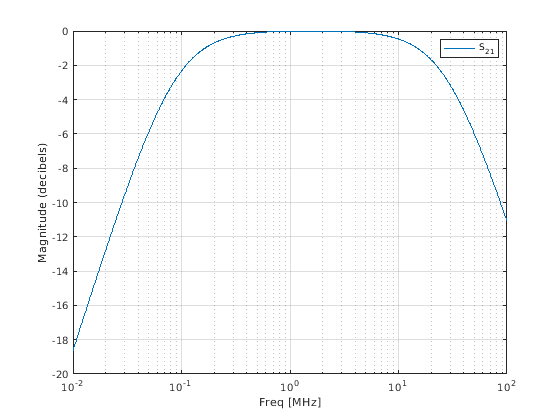

Этот пример создает резонатор LC шунта и исследует его частотную характеристику. Это сначала создает объект схемы и затем использует анализировать метод, чтобы вычислить его частотную характеристику. График находится в децибелах (дБ).
h = rfckt.shuntrlc('L',4.7e-5,'C',2.2e-10); analyze(h,logspace(4,8,1000)); plot(h,'s21','dB') ax = gca; ax.XScale = 'log';

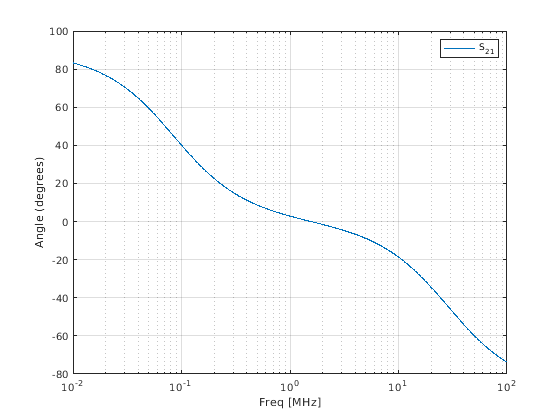

Пример затем строит фазу в градусах:
figure plot(h,'s21','angle') ax = gca; ax.XScale = 'log';
Алгоритмы
Метод analyze вычисляет S-параметры свойства AnalyzedResult с помощью данных, хранимых в свойствах объектов rfckt.shuntrlc первым вычислением ABCD-параметров для схемы и затем преобразования ABCD-параметров к S-параметрам с помощью функции abcd2s. Для этой схемы, = 1, B = 0, C = Y, и D = 1, где
и ω = 2πf.
Метод analyze использует S-параметры, чтобы вычислить значения групповой задержки на частотах, заданных во входном параметре analyze freq, как описано на странице с описанием analyze.
Ссылки
[1] Людвиг, Райнхольд и Павел Бречко, проектирование схем РФ: теория и приложения, Prentice Hall, 2000.
