semilogy

Постройте заданные параметры объекта схемы с помощью логарифмической шкалы для y - ось

свернуть все на странице

Синтаксис

lineseries = semilogy(h,parameter)
lineseries = semilogy(h,parameter1,...,parametern)
lineseries = semilogy(h,parameter1,...,parametern,format)
lineseries = semilogy(h,'parameter1',...,'parametern',format,x-axis parameter,x-axis format,'condition1',value1,..., 'conditionm',valuem, 'freq',freq,'pin',pin)

Описание

пример

lineseries = semilogy(h,parameter) строит заданный parameter в формате по умолчанию с помощью логарифмического масштаба для y - ось.

Функция semilogy возвращает вектор-столбец указателей на объекты lineseries, одного указателя на строку. Этот вывод совпадает с выходным параметром , возвращенным функцией MATLAB® semilogy.

lineseries = semilogy(h,parameter1,...,parametern) строит параметры parameter1, ..., parametern от объекта h на плоскости X-Y с помощью логарифмического масштаба для y - ось.

lineseries = semilogy(h,parameter1,...,parametern,format) строит параметры parameter1, ..., parametern в заданном format.

lineseries = semilogy(h,'parameter1',...,'parametern',format,x-axis parameter,x-axis format,'condition1',value1,..., 'conditionm',valuem, 'freq',freq,'pin',pin) строит заданные параметры в заданных условиях работы для объекта h.

Примечание

Поскольку вся схема возражает кроме тех, которые содержат данные из файла данных, необходимо выполнить анализ частотного диапазона с функцией analyze прежде, чем вызвать semilogy.

Примеры

свернуть все

Скрипт Open Live Script

Создайте объект усилителя из |default.s2p |.

amp = read(rfckt.amplifier,'default.s2p');

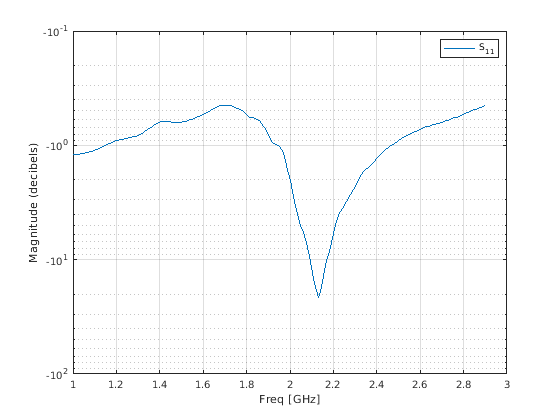

Постройте S11 с помощью логарифмической шкалы на оси Y.

lineseries = semilogy(amp,'S11')

lineseries =
  Line (S_{11}) with properties:

              Color: [0 0.4470 0.7410]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: [1x191 double]
              YData: [1x191 double]
              ZData: [1x0 double]

  Show all properties

Входные параметры

свернуть все

h является указателем объекта (rfckt) схемы.

Если h имеет несколько условий работы, таких как смещение от .p2d или файла .s2d, функция semilogy действует можно следующим образом:

  • Если вы не задаете условий работы в качестве аргументов к функции semilogy, то графики функций значения параметров на основе в настоящее время выбранных условий работы.

  • Если вы задаете одни или несколько условий работы, графики функций semilogy значения параметров на основе тех условий работы.

  • Когда вы используете условия работы для входного параметра x-axis parameter, графики функций параметры для всех значений условий работы.

format является форматом данных, которые будут построены.

Пример: lineseries = semilogy(h,'S11','Magnitude (linear)')

Допустимые параметры объектов схемы, заданных как вектор символов или строка.

Введите listparam(h), чтобы получить список допустимых параметров для объекта схемы, h. Введите listformat(h,parameter), чтобы видеть законные форматы для заданного parameter. Первый перечисленный формат является значением по умолчанию для заданного параметра.

Пример: lineseries = semilogy(h,'VSWRIn')

x-axis parameter является независимой переменной вдоль оси x, чтобы построить заданные параметры вдоль оси y. Несколько значений x-axis parameter доступны для всех объектов. Когда вы импортируете rfckt.amplifier, rfckt.mixer или спецификации объекта rfdata.data от .p2d или файла .s2d, можно также задать любые условия работы из файла, которые имеют числовые значения, такие как смещение.

Следующая таблица показывает обычно доступные параметры и соответствующие значения x-axis parameter. Перечисленные в таблице настройки по умолчанию используются, если x-axis parameter не задан.

параметрЗначение x-axis parameter
Pout, Phase, LS11, LS12, LS21, LS22Pin (значение по умолчанию), Freq
S11, S12, S21, S22, NF, IIP3, OIP3, GroupDelay, VSWRIn, VSWROut, GammaIn, GammaOut, FMIN, GammaOPT, RN, TF1, TF2, Gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaML, K, Delta, Mu, MuPrimeFreq
AM/AM, AM/PMAM

Пример: semilogy(h,'Pout','Freq')

x-axis format является форматом, используемым для определенного x-axis parameter. Никакая спецификация x-axis format не необходима, когда x-axis parameter является условиями работы.

Следующая таблица показывает значения x-axis format, которые доступны для значений x-axis parameter, перечисленных в предыдущей таблице, наряду с настройками по умолчанию, которые используются, если x-axis format не задан.

Значения x-axis parameterЗначения x-axis format
PindBm (значение по умолчанию), mW, W, dBW
Freq

THz, GHz, MHz, KHz, Hz

По умолчанию x-axis format выбран, чтобы обеспечить лучшее масштабирование для данных значений x-axis parameter.

AMMagnitude (decibels) (значение по умолчанию), Magnitude (linear)

Пример: semilogy(h,'Pout','Freq','GHz')

Аргументы в виде пар имя-значение

Пример: semilogy(h,'Pout','Pin','Freq',2.1e9)

Задайте дополнительные пары, разделенные запятой аргументов пары Name,Value. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Имя должно находиться внутри одинарных кавычек (' '). Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

'condition1',value1, ..., conditionm,valuem является дополнительными парами условия/значения, в которых можно построить заданные параметры. Эти пары являются обычно условиями работы из файла .s2d или .p2d. Для некоторых параметров можно задать набор значений частоты или входной мощности, в которых можно построить заданный параметр.

Например:

  • При графическом выводе S-параметров больших сигнала как функции входной мощности можно задать интересные места частоты с помощью пар условия/значения.

  • При графическом выводе S-параметров больших сигнала как функции частоты можно задать уровни интереса входной мощности с помощью пар условия/значения.

  • При графическом выводе параметров как функции условий работы можно задать и значения частоты и входной мощности с помощью пар условия/значения.

Freq является дополнительным значением частоты в Гц, на уровне которого можно построить заданные параметры.

Pin является дополнительным значением входной мощности в dBm, в котором можно построить заданные параметры.

Советы

Смотрите также

| | | | | | | | | | | | |

Представленный в R2007a
