график

Постройте заданные параметры объекта схемы на плоскости X-Y

свернуть все на странице

Синтаксис

lineseries = plot(h,parameter)
lineseries = plot(h,parameter1,...,parametern)
lineseries = plot(h,parameter1,...,parametern,format)
lineseries=plot(h,'parameter1',...,'parametern', format ,xparameter,xformat,'condition1',value1,..., 'conditionm',valuem,'freq',freq,'pin',pin)
lineseries = plot(h,'budget',...)
lineseries = plot(h,'mixerspur',k,pin,fin)

Описание

lineseries = plot(h,parameter) строит заданный parameter на плоскости X-Y в формате по умолчанию. h является указателем объекта (rfckt) схемы. Используйте метод listparam, чтобы получить список допустимых параметров для конкретного объекта схемы, h.

Метод plot возвращает вектор-столбец указателей на объекты lineseries, одного указателя на строку. Этот вывод совпадает с выходным параметром , возвращенным функцией MATLAB® plot.

lineseries = plot(h,parameter1,...,parametern) строит заданные параметры parameter1, ..., parametern от объекта h на плоскости X-Y.

lineseries = plot(h,parameter1,...,parametern,format) строит заданные параметры parameter1, ..., parametern в заданном format. Формат определяет, преобразовывает ли программное обеспечение RF Toolbox™ значения параметров в новый набор модулей или работает с компонентами комплексных значений параметров. Например:

  • Задайте format как Real, чтобы построить действительную часть выбранного параметра.

  • Задайте format как 'none', чтобы построить неизменные значения параметров.

Используйте метод listformat, чтобы получить список допустимых форматов для конкретного параметра.

lineseries=plot(h,'parameter1',...,'parametern', format ,xparameter,xformat,'condition1',value1,..., 'conditionm',valuem,'freq',freq,'pin',pin) строит заданные параметры в заданных условиях работы для объекта h.

xparameter является независимой переменной, чтобы использовать в графическом выводе заданных параметров. Несколько значений xparameter доступны для всех объектов. Когда вы импортируете rfckt.amplifier, rfckt.mixer или спецификации объекта rfdata.data от .p2d или файла .s2d, можно также задать любые условия работы из файла, которые имеют числовые значения, такие как смещение.

Следующая таблица показывает обычно доступные параметры и соответствующие значения xparameter. Перечисленные в таблице настройки по умолчанию используются, если xparameter не задан.

'ParameterName' Значения xparameter
Pout, Phase, LS11, LS12, LS21, LS22Pin (значение по умолчанию), Freq
S11, S12, S21, S22, Sij, NF, IIP3, OIP3, GroupDelay, VSWRIn, VSWROut, GammaIn, GammaOut, FMIN, GammaOPT, RN, TF1, TF2, Gt, Ga, Gp, Gmag, Gmsg, GammaMS, GammaML, K, Delta, Mu, MuPrimeFreq
AM/AM, AM/PMAM

xformat является форматом, чтобы использовать для заданного xparameter. Никакая спецификация xformat не необходима, когда xparameter является условиями работы.

Следующая таблица показывает значения xformat, которые доступны для значений xparameter, перечисленных в предыдущей таблице, наряду с настройками по умолчанию, которые используются, если xformat не задан.

Значения xparameterЗначения xformat
PindBm (значение по умолчанию), mW, W, dBW
Freq

THz, GHz, MHz, KHz, Hz

По умолчанию xformat выбран, чтобы обеспечить лучшее масштабирование для данных значений xparameter.

AMMagnitude (decibels) (значение по умолчанию), Magnitude (linear)

condition1,value1, ..., conditionm,valuem является дополнительными парами условия/значения, в которых можно построить заданные параметры. Эти пары являются обычно условиями работы из файла .s2d или .p2d. Для некоторых параметров можно задать набор значений частоты или входной мощности, в которых можно построить заданный параметр.

Например:

  • При графическом выводе S-параметров больших сигнала как функции входной мощности можно задать интересные места частоты с помощью пар условия/значения.

  • При графическом выводе S-параметров больших сигнала как функции частоты можно задать уровни интереса входной мощности с помощью пар условия/значения.

  • При графическом выводе параметров как функции условий работы можно задать и значения частоты и входной мощности с помощью пар условия/значения.

freq является дополнительным значением частоты в герц, на уровне которого можно построить заданные параметры.

pin является дополнительным значением входной мощности в dBm, в котором можно построить заданные параметры.

Если h имеет несколько условий работы, такой как от .p2d или файла .s2d, метод plot действует можно следующим образом:

  • Если вы не задаете условий работы в качестве аргументов к методу plot, то метод строит значения параметров на основе в настоящее время выбранных условий работы.

  • Если вы задаете одни или несколько условий работы, метод plot строит значения параметров на основе тех условий работы.

  • Когда вы используете условия работы для входного параметра xparameter, метод строит параметры для всех значений условий работы.

lineseries = plot(h,'budget',...) отображает бюджетные данные на графике для заданных параметров parameter1, ..., parametern от объекта rfckt.cascade h.

Следующая таблица обобщает параметры и форматы, которые доступны для бюджетного графика.

Параметр

Формат

S11, S12, S21, S22, Sij

Значение (децибелы)
 (Линейное) значение
Угол (степени)
Действительный
Мнимый

OIP3

dBm
dBW
W
mW

NF

Значение (децибелы)
 (Линейное) значение

lineseries = plot(h,'mixerspur',k,pin,fin) графики поощряют степень объекта rfckt.mixer или объекта rfckt.cascade, который содержит один или несколько микшеров.

k является индексом объекта схемы, для которого можно построить степень шпоры. Его значение может быть целым числом или 'all'. Значением по умолчанию является 'all'. Это значение создает бюджетный график степени шпоры для h. Используйте 0, чтобы построить степень во входе h.

pin является дополнительным скалярным значением входной мощности в dBm, в котором можно построить степень шпоры. Значением по умолчанию является 0 dBm. Когда вы создаете график шпоры для объекта, предыдущее значение входной мощности используется для последующих графиков, пока вы не задаете различное значение.

fin является дополнительным скалярным входным значением частоты в герц, на уровне которого можно построить степень шпоры. Если h является объектом rfckt.mixer, значение по умолчанию fin является входной частотой, на которой значение параметра S21 микшера, в децибелах, является самым высоким. Если h является объектом rfckt.cascde, значение по умолчанию fin является входной частотой, на которой значение параметра S21 первого микшера в каскаде является самым высоким. Когда вы создаете график шпоры для объекта, предыдущее входное значение частоты используется для последующих графиков, пока вы не задаете различное значение.

Для получения дополнительной информации о графическом выводе степени шпоры микшера смотрите пример Шпор Микшера Визуализации.

Примечание

Поскольку вся схема возражает кроме тех, которые содержат данные из файла данных, необходимо выполнить анализ частотного диапазона с методом analyze прежде, чем вызвать plot.

Используйте Property Editor (propertyeditor) или функция set MATLAB, чтобы изменить Line Properties. Страницы с описанием для функций MATLAB, таких как figure, axes и text также перечисляют доступные свойства и обеспечивают ссылки, чтобы больше завершить описания свойства.

Примечание

Используйте функцию plot MATLAB, чтобы построить сетевые параметры, которые заданы как векторные данные и не являются частью объекта (rfckt) схемы или объекта (rfdata) данных.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и анализируйте двухпроводный сетевой объект.

 tx1=rfckt.twowire('Radius',7.5e-4)
tx1 =
   rfckt.twowire with properties:

            Radius: 7.5000e-04
        Separation: 0.0016
               MuR: 1
          EpsilonR: 2.3000
       LossTangent: 0
         SigmaCond: Inf
        LineLength: 0.0100
          StubMode: 'NotAStub'
       Termination: 'NotApplicable'
             nPort: 2
    AnalyzedResult: []
              Name: 'Two-Wire Transmission Line'


 analyze(tx1,1.9e9)
ans =
   rfckt.twowire with properties:

            Radius: 7.5000e-04
        Separation: 0.0016
               MuR: 1
          EpsilonR: 2.3000
       LossTangent: 0
         SigmaCond: Inf
        LineLength: 0.0100
          StubMode: 'NotAStub'
       Termination: 'NotApplicable'
             nPort: 2
    AnalyzedResult: [1x1 rfdata.data]
              Name: 'Two-Wire Transmission Line'

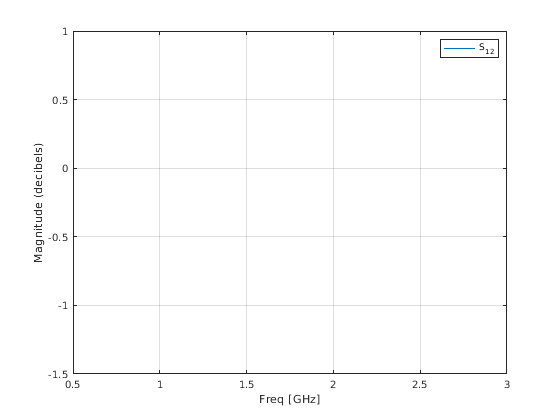

Постройте S12 на плоскости X-Y

 linesereis = plot(tx1,'S12')

linesereis =
  Line (S_{12}) with properties:

              Color: [0 0.4470 0.7410]
          LineStyle: '-'
          LineWidth: 0.5000
             Marker: 'none'
         MarkerSize: 6
    MarkerFaceColor: 'none'
              XData: 1.9000
              YData: -0.3130
              ZData: [1x0 double]

  Show all properties
