rfdata.data

Сохраните результат анализа объекта схемы

расширьте все на странице

Описание

Используйте класс data, чтобы сохранить S-параметры, шумовую фигуру в децибелах и зависимого частоты, третий порядок вывел точки пересечения (OIP3).

Существует три способа создать объект rfdata.data:

  • Можно создать его путем определения его свойств от данных о рабочей области с помощью конструктора rfdata.data.

  • Можно создать его из данных о файле с помощью метода read.

  • Можно выполнить анализ частотного диапазона объекта схемы использование метода analyze, и программное обеспечение RF Toolbox™ хранит результаты в объекте rfdata.data.

Создание

Синтаксис

h = rfdata.data
h = rfdata.data('Property1',value1,'Property2',value2,...)

Описание

пример

h = rfdata.dataвозвращает объект данных, свойства которого у всех есть их значения по умолчанию.

h = rfdata.data('Property1',value1,'Property2',value2,...) свойства наборов с помощью одной или нескольких пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычку

Свойства

развернуть все

Данные о частоте для S-параметров в свойстве S-Parameters, заданном как вектор M-элемента в герц. Значения должны быть положительными и соответствовать порядку S-параметров. По умолчанию это свойство пусто.

Типы данных: double

Данные о групповой задержке вычисляются на каждой частоте, заданной как вектор M-элемента в секундах. По умолчанию это свойство пусто.

Типы данных: double

Метод интерполяции используется в rfdata.data, заданном как символьный массив 1-by-N следующих значений:

МетодОписание
Linear (значение по умолчанию)Линейная интерполяция
SplineИнтерполяция кубическим сплайном
CubicКусочная кубическая интерполяция Эрмита

Типы данных: char

Имя объекта, заданное как символьный массив 1-by-N. Это - свойство только для чтения.

Типы данных: char

Шумовая фигура, заданная как скаляр в дБ. 'NF' является количеством шума относительно шумовой температуры 290 кельвинов степеней. Значение по умолчанию является нулем, указывающим на бесшумную систему.

Типы данных: function_handle

Выведите прерывание третьего порядка, заданное как скаляр в ваттах. Это свойство представляет гипотетический уровень выходного сигнала, на котором тоны третьего порядка достигли бы того же амплитудного уровня как желаемые входные тоны. Значением по умолчанию является Inf.

Типы данных: double

Данные S-параметра, заданные как массив 2-by-2-by-M. M является количеством частот, на которых заданы сетевые параметры. По умолчанию это свойство пусто.

Типы данных: double

Ссылочный импеданс, заданный как скаляр в Омах. Значение по умолчанию является Омами 50.

Типы данных: double

Загрузите импеданс, заданный как скаляр в Омах. Значение по умолчанию является Омами 50.

Типы данных: double

Исходный импеданс, заданный как скаляр в Омах. Значение по умолчанию является Омами 50.

Типы данных: double

Функции объекта

analyzeАнализируйте объект RFCKT в частотном диапазоне
calculateВычислите заданные параметры для объектов rfckt или объектов rfdata
extractИзвлеките заданные сетевые параметры от объекта rfckt или объекта данных
plotyyПостройте заданные параметры на плоскости X-Y с Осями Y на обеих левых и правых сторонах
getz0Получите характеристический импеданс объекта линии передачи
circleНарисуйте круги на Графике Смита
getopОтобразите условия работы
listformatПеречислите допустимые форматы для заданного параметра объекта схемы
listparamПеречислите допустимые параметры для заданного объекта схемы
loglogПостройте заданные параметры объекта схемы с помощью двойной логарифмической шкалы
plotПостройте заданные параметры объекта схемы на плоскости X-Y
polarПостройте заданные параметры объекта на полярных координатах
readСчитайте данные РФ с файла на новую или существующую схему или объект данных
restoreВосстановите данные к исходным частотам
semilogxПостройте заданные параметры объекта схемы с помощью логарифмической шкалы для оси X
semilogyПостройте заданные параметры объекта схемы с помощью логарифмической шкалы для оси Y
smithПостройте заданные параметры объекта схемы на графике Смита
writeЗапишите данные РФ из схемы или объекта данных зарегистрировать

Примеры

свернуть все

Скрипт Open Live Script

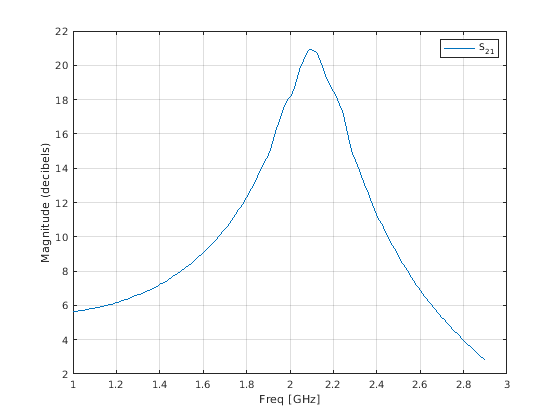

file = 'default.s2p';
h = read(rfdata.data,file);  % Read file into data object.
figure
plot(h,'s21','db');   % Plot dB(S21) in XY plane.

Смотрите также

| | | | |

Темы

Представленный в R2009a
