gauspuls

Модулируемый гауссовым образом синусоидальный импульс РФ

свернуть все на странице

Синтаксис

yi = gauspuls(t,fc,bw)
yi = gauspuls(t,fc,bw,bwr)
[yi,yq] = gauspuls(___)
[yi,yq,ye] = gauspuls(___)
tc = gauspuls('cutoff',fc,bw,bwr,tpe)

Описание

yi = gauspuls(t,fc,bw) возвращает амплитудный модулем Модулируемый гауссовым образом синусоидальный импульс РФ во время, указанное в массиве t, с центральной частотой fc в герц и дробной пропускной способности bw

yi = gauspuls(t,fc,bw,bwr) возвращает амплитудный модулем синфазный Гауссов импульс РФ с дробной пропускной способностью bw, как измерено на уровне дБ bwr относительно нормированного пика сигнала.

[yi,yq] = gauspuls(___) также возвращает квадратурный импульс. Этот синтаксис может включать любую комбинацию входных параметров от предыдущих синтаксисов.

[yi,yq,ye] = gauspuls(___) возвращает конверт сигнала РФ.

пример

tc = gauspuls('cutoff',fc,bw,bwr,tpe) возвращает время сокращения tc, на который запаздывающий импульсный конверт падает ниже дБ tpe относительно пиковой амплитуды конверта.

Примеры

свернуть все

Скрипт Open Live Script

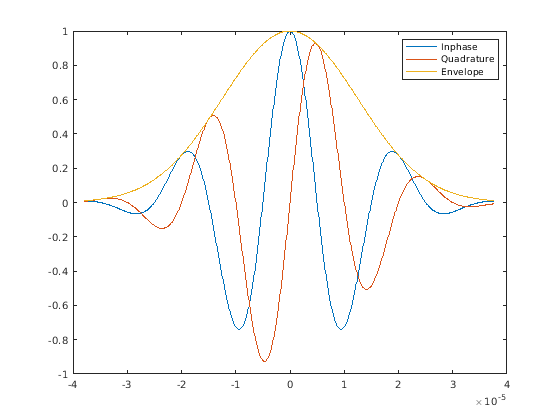

Постройте Гауссов импульс РФ на 50 кГц с 60%-й пропускной способностью, выбранной на уровне 10 МГц. Обрежьте импульс, где конверт падает на 40 дБ ниже пика. Также постройте квадратурный импульс и конверт сигнала РФ.

tc = gauspuls('cutoff',50e3,0.6,[],-40);
t = -tc : 1e-7 : tc;
[yi,yq,ye] = gauspuls(t,50e3,0.6);

plot(t,yi,t,yq,t,ye)
legend('Inphase','Quadrature','Envelope')

Входные параметры

свернуть все

Вектор временных стоимостей, в которых вычисляется амплитудный модулем Гауссов импульс РФ.

Типы данных: single | double

Центральная частота Модулируемых гауссовым образом синусоидальных импульсов, заданных как действительная положительная скалярная величина, выражается в Гц.

Дробная пропускная способность Модулируемых гауссовым образом синусоидальных импульсов, заданных как действительная положительная скалярная величина.

Дробный контрольный уровень пропускной способности Модулируемых гауссовым образом синусоидальных импульсов, заданных как действительный отрицательный скаляр. bwr указывает на контрольный уровень меньше, чем пик (модуль) амплитуда конверта. Дробная пропускная способность задана с точки зрения отношений степени. Это соответствует точке -3 dB, выраженной в отношениях значения.

Запаздывающий импульсный уровень конверта, заданный как действительный отрицательный скаляр в дБ. tpe указывает на контрольный уровень меньше, чем пик (модуль) амплитуда конверта.

Выходные аргументы

свернуть все

Синфазный Модулируемый гауссовым образом синусоидальный импульс, возвращенный как вектор модульной амплитуды во время, указанное временным вектором t.

Квадратура Модулируемый гауссовым образом синусоидальный импульс, возвращенный как вектор модульной амплитуды во время, указанное временным вектором t.

Конверт сигнала РФ модульной амплитуды во время, указанное временным вектором t.

Время сокращения в секундах, на которые запаздывающий импульсный конверт падает ниже дБ tpe относительно пиковой амплитуды конверта.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | | | | | | | |

Представлено до R2006a
