Постоянный
Сгенерируйте постоянное значение
- Библиотека:
Simulink / Обычно Используемые Блоки
Simulink / Источники
HDL Coder / Обычно Используемые Блоки
HDL Coder / Источники
Описание
Блок Constant генерирует действительный или комплексный сигнал постоянного значения. Используйте этот блок, чтобы обеспечить постоянный вход сигнала. Блок генерирует скаляр, вектор или матричный вывод, в зависимости от:
Размерность параметра Constant value
Установка параметра Interpret vector parameters as 1-D
Вывод блока имеет те же размерности и элементы как параметр Constant value. Если вы задаете для этого параметра вектор, который вы хотите, чтобы блок интерпретировал как вектор, установил флажок Interpret vector parameters as 1-D. В противном случае, если вы задаете вектор для параметра Constant value, обработки блока что вектор как матрица.
Совет
Чтобы вывести постоянное перечисляемое значение, рассмотрите использование блока Enumerated Constant вместо этого. Блок Constant обеспечивает параметры блоков, которые не применяются к перечислимым типам, таким как Output minimum и Output maximum.
Используя объекты шины как тип выходных данных
Блок Constant поддерживает невиртуальные шины как тип выходных данных. Используя объект шины, когда тип выходных данных может помочь упростить вашу модель. Если вы используете объект шины, когда выходные данные вводят, устанавливают Constant value на 0 или на структуру MATLAB®, которая совпадает с объектом шины.
Используя структуры для постоянного значения шины
Структура, которую вы задаете, должна содержать значение для каждого элемента шины, представленной объектом шины. Блок вывод является невиртуальным сигналом шины.
Можно использовать Simulink.Bus.createMATLABStruct, чтобы создать полную структуру, которая соответствует шине.
Можно использовать Simulink.Bus.createObject, чтобы создать объект шины из структуры MATLAB.
Если элементы сигнала в выходной шине используют типы числовых данных кроме double, можно задать поля структуры при помощи введенных выражений, таких как uint16(37) или нетипизированные выражения, такие как 37. Чтобы управлять полевыми типами данных, можно использовать объект шины в качестве типа данных объекта Simulink.Parameter. Чтобы решить, использовать ли введенные или нетипизированные выражения, смотрите Типы данных Управления Начальных Полей Структуры Условия.
Установка параметров конфигурации поддержать Используя тип данных Object шины
Чтобы включить использование шины возражают как тип выходных данных, прежде чем вы запустите симуляцию, установите Configuration Parameters> Diagnostics> Data Validity> Advanced parameters> Underspecified initialization detection к Simplified. Для получения дополнительной информации смотрите обнаружение инициализации Underspecified.
Порты
Вывод
Параметры
Основной
Constant value — Постоянное выходное значение
1 (значение по умолчанию) | скаляр | вектор | матрица | массив N-D
Задайте постоянное значение вывод блока.
Можно ввести любое выражение, которое MATLAB выполняет как матрица, включая булевы ключевые слова
trueиfalse.Если вы устанавливаете Output data type быть объектом шины, можно задать одну из этих опций:
Полная структура MATLAB, соответствующая объекту шины
0, чтобы указать на структуру, соответствующую наземному значению объекта шины
Для получения дополнительной информации смотрите Используя Объекты Шины как Тип Выходных данных.
Для типов данных нешины Simulink преобразовывает этот параметр от своего типа данных значения до заданного типа выходных данных оффлайн, использование метода округления самых близких и действия переполнения насыщает.
Программируемое использование
Параметры блоков:
Value
|
| Ввод: символьный вектор |
| Значение: скаляр | вектор | матрица | массив N-D |
Значение по умолчанию:
'1'
|
Interpret vector parameters as 1-D — Обработайте векторы как 1D
on (значение по умолчанию) | off
Установите этот флажок, чтобы вывести вектор длины N, если параметр Постоянного значения оценивает к N - строка элемента или вектор-столбец.
Когда вы устанавливаете этот флажок, блок выводит вектор длины
N, если параметр Постоянного значения оценивает кN- строка элемента или вектор-столбец. Например, блок выводит матрицу размерности1-by-NилиN-by-1.Когда вы снимаете этот флажок, блок не выводит вектор длины
N, если параметр Постоянного значения оценивает кN- строка элемента или вектор-столбец.
Программируемое использование
Параметры блоков:
VectorParams1D
|
| Ввод: символьный вектор |
Значения:
'on' | 'off' |
Значение по умолчанию:
'on'
|
'SampleTime' Интервал выборки
inf (значение по умолчанию) | скаляр | вектор
Задайте интервал между временами, которые блок Constant вывод может изменить во время симуляции (например, из-за настройки параметра Constant value).
Значение по умолчанию inf указывает, что блок вывод никогда не может изменяться. Эта симуляция скоростей установки и сгенерированный код путем предотвращения потребности повторно вычислить блок вывод.
См. Настройку времени выборки для получения дополнительной информации.
Программируемое использование
Параметры блоков: SampleTime |
| Ввод: символьный вектор |
| Значения: скаляр | вектор |
Значение по умолчанию: 'inf' |
Атрибуты сигнала
Output minimum — Минимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Задайте нижнее значение выходной области значений что Simulink Check как конечное, действительное, дважды, скалярное значение.
Примечание
Если вы задаете объект шины как тип данных для этого блока, не устанавливайте минимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите минимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения информации о Минимальном параметре для элемента шины смотрите Simulink.BusElement.
Simulink использует минимум, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).
Примечание
Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMin |
| Ввод: символьный вектор |
| Значения: скаляр |
Значение по умолчанию: '[ ]' |
Output maximum — Максимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Задайте верхнее значение выходной области значений что Simulink Check как конечное, действительное, дважды, скалярное значение.
Примечание
Если вы задаете объект шины как тип данных для этого блока, не устанавливайте максимальное значение для данных о шине по блоку. Simulink игнорирует эту установку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданного как тип данных. Для получения информации о Максимальном параметре для элемента шины смотрите Simulink.BusElement.
Simulink использует максимальное значение, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см. Диапазоны сигнала и Включают Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Simulink Coder).
Примечание
Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMax |
| Ввод: символьный вектор |
| Значения: скаляр |
Значение по умолчанию: '[ ]' |
Output data type — Тип выходных данных
Inherit: Inherit from 'Constant value' (значение по умолчанию) | Inherit: Inherit via back propagation | double | single | int8 | int16 | int32 | uint8 | uint16 | uint32 | boolean | fixdt(1,16) | fixdt(1,16,0) | fixdt(1,16,2^0,0) | Enum: <class name> | Bus: <object name> | <data type expression>
Задайте тип выходных данных. Тип может быть наследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.
Нажмите кнопку Show data type assistant
, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Программируемое использование
Параметры блоков:
OutDataTypeStr
|
| Ввод: символьный вектор |
Значения:
'Inherit: Inherit from 'Constant value'' | 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>' |
Значение по умолчанию:
'Inherit: Inherit from 'Constant value''
|
Lock output data type setting against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
off (значение по умолчанию) | on
Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).
Программируемое использование
Параметры блоков:
LockScale |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |

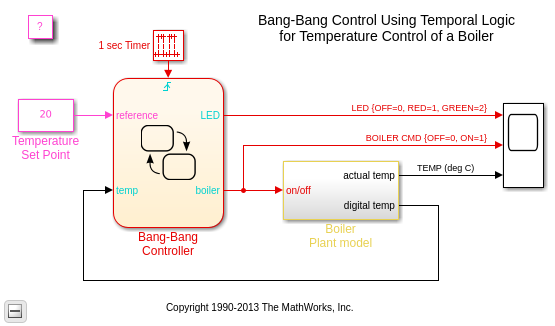

Образцовые примеры
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Расширенные возможности
Смотрите также
Перечислимая константа | Simulink.BusElement | Simulink.Parameter
