cavityCircular

Создайте проспект поддержанная полостью антенна

расширьте все на странице

Описание

Используйте circularCavity объект создать проспект поддержанная полостью антенна. По умолчанию используемый возбудитель является диполем. Размерности выбраны для рабочей частоты 1 ГГц.

Создание

Синтаксис

circularcavity = cavityCircular
circularcavity = cavityCircular(Name,Value)

Описание

пример

circularcavity = cavityCircular создает проспект поддержанная полостью антенна.

пример

circularcavity = cavityCircular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, circularcavity = cavityCircular('Radius',0.2) создает круговую полость радиуса 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Тип антенны используется в качестве возбудителя, заданного как объект. За исключением отражателя и элементов антенны полости, можно использовать любой из одного элементов в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',monopole

Пример: circularcavity.Exciter = monopole

Типы данных: char | string

Радиус полости, заданной как скаляр в метрах.

Пример: 'Radius',0.2

Пример: circularcavity.Radius = 0.2

Типы данных: double

Высота полости вдоль оси z, заданной как скаляр в метрах.

Пример: 'Height',0.001

Пример: circularcavity.Height = 0.001

Типы данных: double

Расстояние между возбудителем и основой полости, заданной скаляр в метрах.

Пример: 'Spacing',7.5e-2

Пример: circularcavity.Spacing = 7.5e-2

Типы данных: double

Тип диэлектрического материала используется в качестве подложки, заданной как объект. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); circularcavity.Substrate = d

Создайте тестовый канал с отступающей структуры на возбудитель, заданный как 0 или 1 или положительная скалярная величина. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Пример: circularcavity.EnableProbeFeed = 1

Типы данных: double | logical

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: circularcavity.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

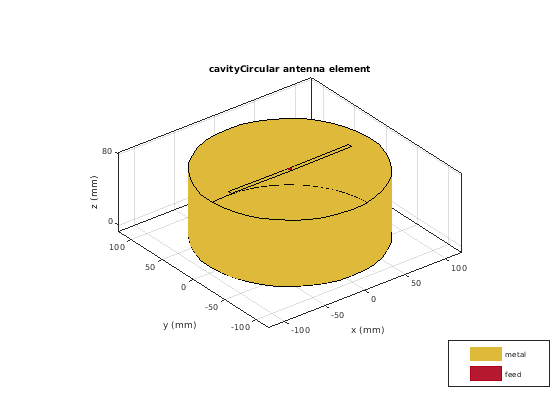

Создайте и просмотрите проспект по умолчанию поддержанная полостью антенна.

a = cavityCircular
a =
  cavityCircular with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(a)

Скрипт Open Live Script

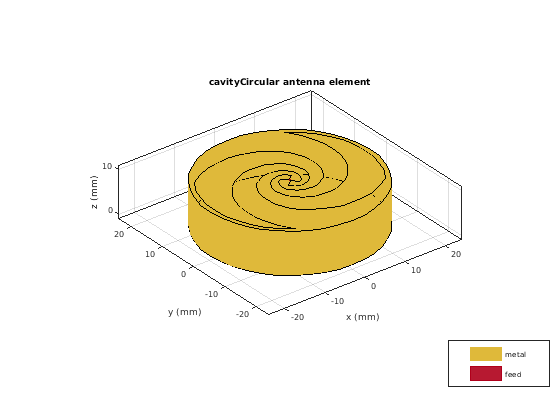

Создайте и просмотрите логарифмическую спираль, поддержанную круговой полостью. Размерности полости:

Радиус = 0,02 м

Высота = 0,01 м

Интервал = 0,01 м

 ant = cavityCircular('Exciter',spiralEquiangular,'Radius',0.02,   ...
          'Height',0.01,'Spacing', 0.01);
 show(ant)

Смотрите также

| |

Введенный в R2017b
