circularArray

Создайте круговую антенную решетку

расширьте все на странице

Описание

circularArray объект является круговой антенной решеткой. Круговой массив находит применение в системах направления прибытия (DoA). Можно предъявить иск круговым массивам, чтобы выполнить 2D сканирование при понижении количеств элемента. Эти массивы также имеют способность к полному сканированию. Отдельные элементы в круговом массиве являются частью той же среды массивов. Это свойство уменьшает удар краевых эффектов и другое изменение связи.

Создание

Синтаксис

array = circularArray
array = circularArray(Name,Value)

Описание

array = circularArray создает круговую антенную решетку в плоскости X-Y.

пример

array = circularArray(Name,Value) класс, чтобы создать круговую антенную решетку, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1,..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Выходные аргументы

развернуть все

Конформный массив, возвращенный как conformalArray объект.

Свойства

развернуть все

Отдельный тип антенны, заданный как вектор объектов. Это свойство поддерживает скалярное расширение.

Пример: 'Element',[monopole,monopole]

Типы данных: char | string

Число элементов в массиве, заданном как положительное скалярное целое число. Элементы в массиве располагаются вдоль Оси X.

Пример: 'NumElements',4

Типы данных: double

Радиус массива, заданного как положительное скалярное целое число в метрах.

Пример: 'Radius',0.4

Типы данных: double

Стартовое угловое смещение для первого элемента в массиве, заданном как действительный скаляр в градусах.

Пример: 'AngleOffset',8

Типы данных: double

Амплитуда возбуждения для элементов антенны в массиве, заданном как действительный положительный вектор размера 'Element'.

Пример: 'AmplitudeTaper',[0 1]

Типы данных: double

Сдвиг фазы для каждого элемента в массиве, заданном как вектор действительных чисел размера 'Element' в градусах.

Пример: 'PhaseShift',[0 2]

Типы данных: double

Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось массива, заданного как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае массив вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
layoutОтобразите массив или размещение стека PCB
showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра

Примеры

свернуть все

Скрипт Open Live Script

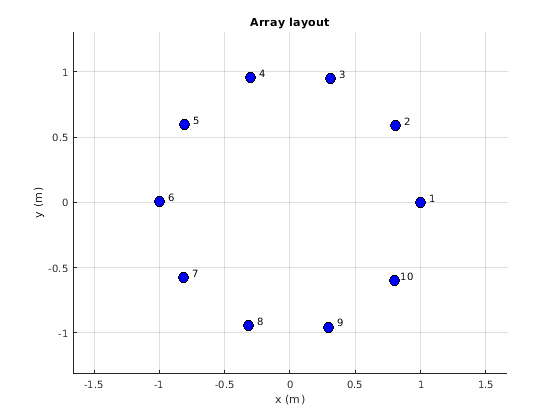

Создайте круговую антенную решетку с помощью 10 элементов антенны. Просмотрите размещение элементов антенны в массиве.

ca = circularArray('NumElements',10)
ca =
  circularArray with properties:

           Element: [1x1 dipole]
       NumElements: 10
            Radius: 1
       AngleOffset: 0
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


figure;
layout(ca)

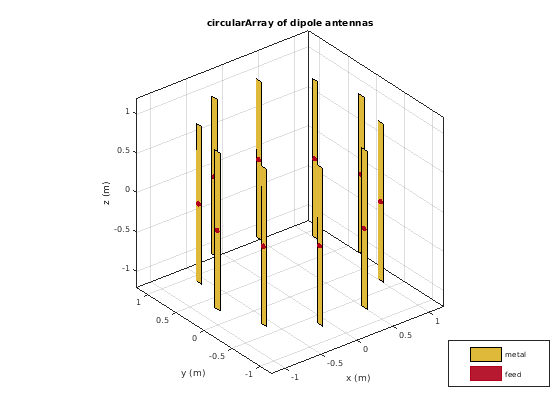

Отобразите массив.

figure;
show(ca)

Постройте шаблон вертикального изменения кругового массива на частоте 70 МГц.

figure;
patternElevation(ca,70e6)

Смотрите также

| | |

Темы

Введенный в R2017b
