dipole

Создайте дипольную антенну полосы

расширьте все на странице

Описание

dipole объект является дипольной антенной полосы на плоскости Y-Z.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

w=2d=4r

где:

  • d является диаметром эквивалентного цилиндрического диполя.

  • r является радиусом эквивалентного цилиндрического диполя.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Диполь полосы по умолчанию питается центром. Точка канала совпадает с источником. Источник расположен на плоскости Y-Z.

Создание

Синтаксис

d = dipole
d = dipole(Name,Value)

Описание

d = dipole создает дипольную антенну полосы полудлины волны на плоскости Y-Z.

пример

d = dipole(Name,Value) создает дипольную антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, которые вы не задаете, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Дипольная длина, заданная как скаляр в метрах. По умолчанию длина выбрана для рабочей частоты 75 МГц.

Пример: 'Length',3

Типы данных: double

Дипольная ширина, заданная как скаляр в метрах.

Примечание

Дипольная ширина должна быть меньше 'Length'/5 и больше, чем 'Length'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Расстояние со знаком от центра диполя, заданного как скаляр в метрах. Местоположение канала находится на плоскости Y-Z.

Пример: 'FeedOffset',3

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: d.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите диполь с 2 м длиной и 0.5 м шириной.

d = dipole('Width',0.05)
d =
  dipole with properties:

        Length: 2
         Width: 0.0500
    FeedOffset: 0
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]

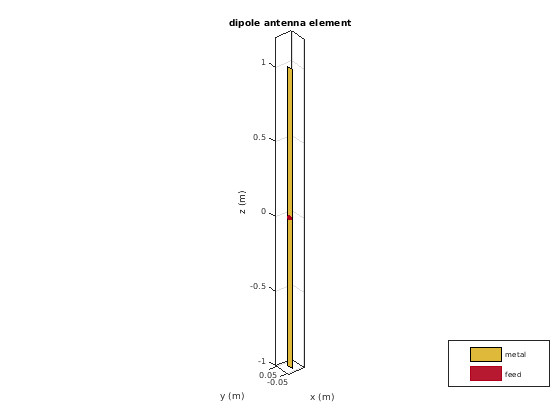

show(d)

Скрипт Open Live Script

Вычислите импеданс диполя по частотному диапазону 50 МГц - 100 МГц.

d = dipole('Width',0.05);

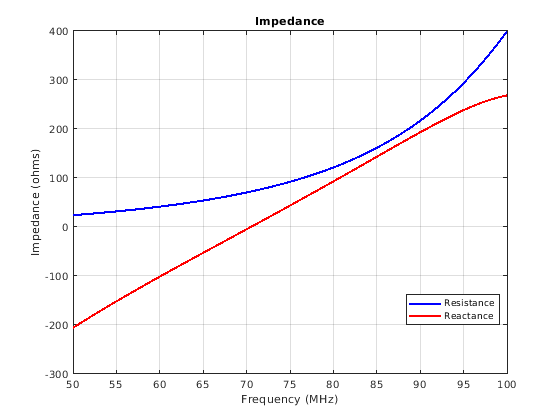

impedance(d,linspace(50e6,100e6,51))

Скрипт Open Live Script

Спроектируйте дипольную антенну, поддержанную диэлектрической подложкой и бесконечным отражателем.

Создайте дипольную антенну длины, 0,15 м и ширины, 0,015 м.

d = dipole('Length',0.15,'Width',0.015, 'Tilt',90,'TiltAxis',[0 1 0]);

Создайте отражатель с помощью дипольной антенны в качестве возбудителя и диэлектрика, teflon как подложка.

t = dielectric('Teflon')
t =
  dielectric with properties:

           Name: 'Teflon'
       EpsilonR: 2.1000
    LossTangent: 2.0000e-04
      Thickness: 0.0060

For more materials see catalog

rf = reflector('Exciter',d,'Spacing',7.5e-3,'Substrate',t);

Установите groundplane длину отражателя к inf. Просмотрите структуру.

rf.GroundPlaneLength = inf;

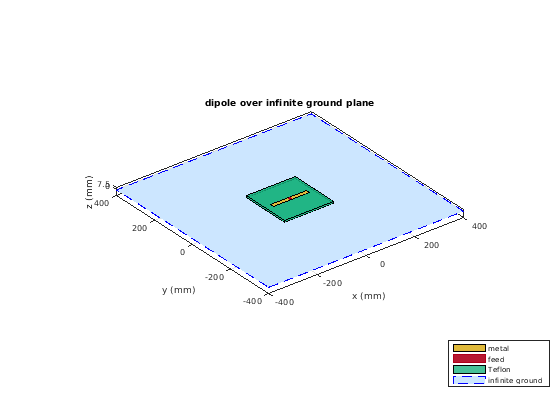

show(rf)

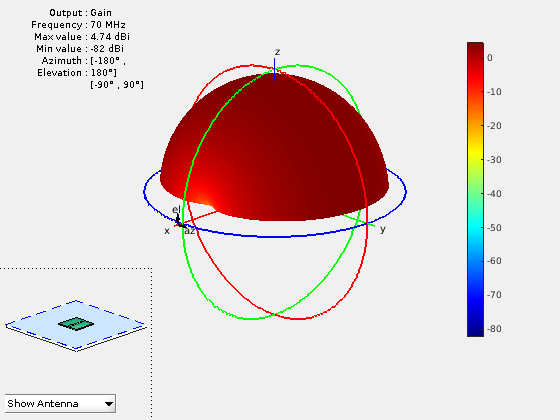

Вычислите диаграмму направленности антенны на уровне 70 МГц.

pattern(rf,70e6)

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны, 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
