dipoleHelixMultifilar

Создайте сбалансированный бифиляр или quadrafilar дипольную антенну спирали без круговой наземной плоскости

Описание

dipoleHelixMultifilar объект создает сбалансированный бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Можно создать и закороченную и открытую дипольную спираль мультифилярные антенны. Бифиляр и quadrafilar спиральные антенны используются в приложениях защиты и космосе.

Ширина полосы связана с диаметром эквивалентного цилиндра уравнением

$w = 2 d = 4 r$

где:

w является шириной полосы.
d является диаметром эквивалентного цилиндра.
r является радиусом эквивалентного цилиндра.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Спиральная антенна по умолчанию питается концом. Круговая наземная плоскость находится на плоскости X-Y. Спиральные антенны обычно используются в осевом режиме. В этом режиме спиральная окружность сопоставима с операционной длиной волны, и спираль имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный радиус мал по сравнению с операционной длиной волны. В этом режиме спираль излучает разворот, то есть, в плоском перпендикуляре к его оси. Основные уравнения для спирали

$\begin{array}{l} x = r потому что (θ) \\ y = r \sin (θ) \\ z = S θ \end{array}$

где:

r является радиусом спирального диполя.
θ является углом намотки.
S является интервалом между поворотами.

Для данного угла подачи в градусах, используйте helixpitch2spacing служебная функция, чтобы вычислить интервал между поворотами в метрах.

Создание

Синтаксис

ant = dipoleHelixMultifilar

ant = dipoleHelixMultifilar(Name,Value)

Описание

пример

ant = dipoleHelixMultifilar создает бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Мультифилярная спиральная антенна по умолчанию питается концом. Спираль по умолчанию управляет приблизительно 2 ГГц.

пример

ant = dipoleHelixMultifilar(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = dipoleHelixMultifilar('Radius',28e-03) создает мультифилярную спираль с поворотами радиуса ^28e-03 m. Заключите каждое имя свойства в кавычки.

Выходные аргументы

развернуть все

`ant` — Диполь мультифилярная спиральная антенна
`dipoleHelixMultifilar` объект

Диполь мультифилярная спиральная антенна, возвращенная как dipoleHelixMultifilar объект.

Свойства

развернуть все

`NumArms` — Количество спиральных элементов
4 (значение по умолчанию) | `2`

Количество спиральных элементов, указанных как 4 или 2. Два элемента создают бифилярную дипольную антенну спирали, и четыре элемента создают quadrafilar дипольную антенну спирали.

Пример: 'NumArms',2

Пример: ant.NumArms = 2

Типы данных: double

`Radius` — Радиус поворотов
0.0220 (значение по умолчанию) | положительный действительный скаляр

Радиус поворотов, заданных как положительный действительный скалярный метр.

Пример: 'Radius',28e-03

Пример: ant.Radius = 28e-03

Типы данных: double

`Width` — Ширина полосы
`1.000e-03` (значение по умолчанию) | положительный действительный скаляр

Ширина полосы, заданной как положительный действительный скаляр в метрах.

Пример: 'Width',0.2

Пример: ant.Width = 0.2

Типы данных: double

`Turns` — Количество поворотов
3 (значение по умолчанию) | скалярное целое число

Количество поворотов, заданных как скалярное целое число.

Пример: 'Turns',4

Пример: ant.Turns = 4

Типы данных: double

`Spacing` — Интервал между поворотами
0.0350 (значение по умолчанию) | положительный действительный скаляр

Разрядка между поворотами, заданными как положительный действительный скаляр в метрах.

Пример: 'Spacing',7.5e-2

Пример: ant.Spacing = 7.5e-2

Типы данных: double

`ShortEnds` — Состояние концов спирали
1 (значение по умолчанию) | `0`

Состояние концов спирали, заданной как 0 или 1. По умолчанию, dipoleHelixMultifilar сорван. Установка свойства к 0 делает спиральную антенну разомкнутой цепью.

Пример: 'ShortEnds',0

Пример: ant.ShortEnds = 0

Типы данных: double

`WindingDirection` — Направление спиральных поворотов (обмотки)
`'CCW'` (значение по умолчанию) | `'CW'`

Направление спиральных поворотов (обмотки), заданные как CW или CCW.

Пример: 'WindingDirection','CW'

Пример: ant.WindingDirection = 'CW'

Типы данных: char | string

`Load` — Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны, заданной как:

Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

`show`	Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Мультифилярная спиральная дипольная антенна по умолчанию

Скрипт Open Live Script

Создайте и просмотрите мультифилярную спиральную дипольную антенну по умолчанию.

ant = dipoleHelixMultifilar

ant =
  dipoleHelixMultifilar with properties:

             NumArms: 4
              Radius: 0.0220
               Width: 1.0000e-03
               Turns: 3
             Spacing: 0.0350
           ShortEnds: 1
    WindingDirection: 'CCW'
                Tilt: 0
            TiltAxis: [1 0 0]
                Load: [1x1 lumpedElement]

show(ant)

Quadrafilar спиральная дипольная антенна и диаграмма направленности

Скрипт Open Live Script

Создайте и просмотрите quadrafilar спиральную дипольную антенну с радиусом поворота 28 мм и лишите ширину 1,2 мм.

ant = dipoleHelixMultifilar('Radius',28e-3,'Width',1.2e-3,'Turns',4);

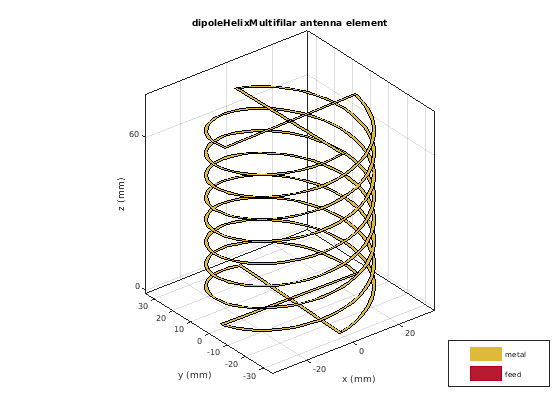

show(ant)

Постройте диаграмму направленности спирального диполя на уровне 1,8 ГГц.

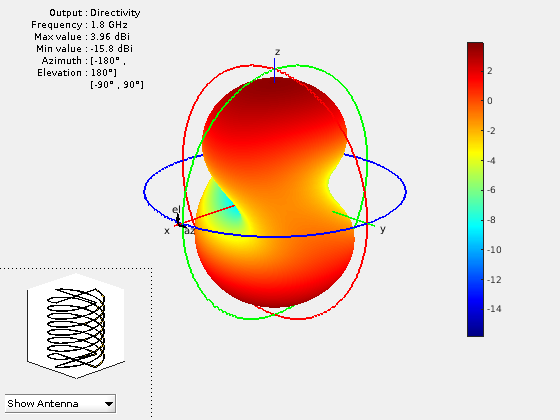

pattern(ant,1.8e9);
