fractalKoch

Создайте диполь фрактала Кривой Коха или антенну цикла на плоскости X-Y

расширьте все на странице

Описание

fractalKoch объект создает диполь фрактала Кривой Коха или антенну цикла на плоскости X-Y. Эти фракталы используются в многополосных и широкополосных приложениях как Глобальная Система для Мобильной связи (GSM), Универсальный мобильный телекоммуникационный сервис (UMTS) и Bluetooth.

Фрактальная антенна использует самоподобный проект, чтобы максимизировать длину или увеличить периметр материала, который передает или получает электромагнитное излучение в данном объеме или области. Основное преимущество фрактальных антенн состоит в том, что они компактны, который является важным требованием для маленьких и сложных схем. Фрактальные антенны также имеют больше входного импеданса или сопротивления из-за увеличенной длины или периметра, соответственно.

Все фрактальные антенны являются распечатанными структурами, которые вытравливаются на диэлектрической подложке.

Создание

Синтаксис

ant = fractalKoch
ant = fractalKoch(Name,Value)

Описание

пример

ant = fractalKoch создает антенну фрактала Кривой Коха на плоскости X-Y. Значением по умолчанию является диполь с длиной Кривой Коха, выбранной для рабочей частоты 0,86 ГГц.

пример

ant = fractalKoch(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = fractalKoch('Numiterations',4) создает антенну фрактала Кривой Коха с четырьмя итерациями. Заключите каждое имя свойства в кавычки.

Выходные аргументы

развернуть все

Антенна фрактала кривой Коха, возвращенная как fractalKoch объект.

Свойства

развернуть все

Количество итераций фрактальной антенны, заданной как скалярное целое число.

Пример: 'NumIterations',2

Пример: ant.NumIterations = 2

Типы данных: double

Длина Кривой Коха вдоль оси X, заданной как положительное скалярное целое число в метрах.

Пример: 'Length',0.5000

Пример: ant.Length = 0.5000

Типы данных: double

Ширина Кривой Коха вдоль оси Y, заданной как положительное скалярное целое число в метрах.

Пример: 'Width',0.0050

Пример: ant.Width = 0.0050

Типы данных: double

Тип настройки Коха, заданной как 'dipole' или 'loop'.

Пример: 'Type','loop'

Пример: ant.Type = 'loop'

Типы данных: char | string

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

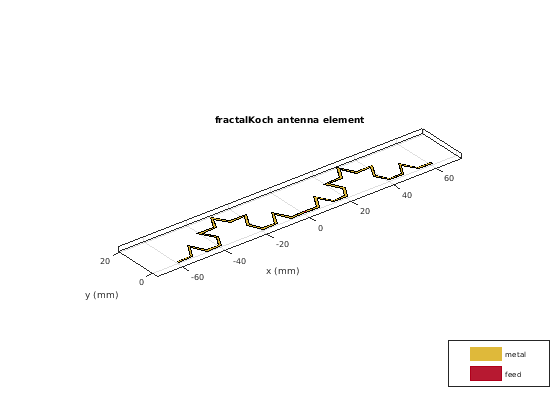

Создайте и просмотрите антенну фрактала Кривой Коха по умолчанию.

ant = fractalKoch
ant =
  fractalKoch with properties:

    NumIterations: 2
           Length: 0.0600
            Width: 1.0000e-03
             Type: 'dipole'
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]


show(ant)

Скрипт Open Live Script

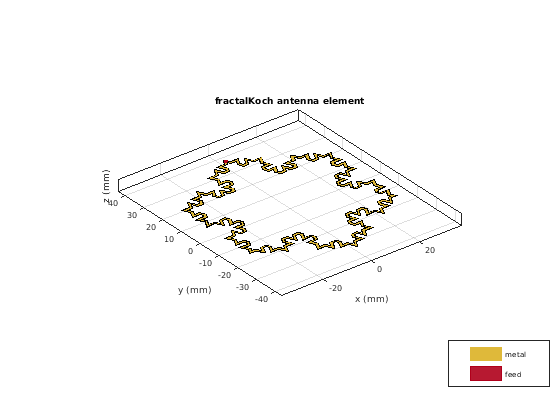

Создайте и просмотрите антенну фрактала цикла Коха с тремя итерациями.

ant = fractalKoch('NumIteration',3,'Type','loop');
show(ant)

Смотрите также

| |

Темы

Введенный в R2018b
