lpda

Создайте распечатанную периодическую журналом дипольную антенну массивов

Описание

Используйте lpda объект создать печатную периодическую журналом дипольную антенну массивов. Антенна по умолчанию строится в начале координат и использует подложку FR4.

Создание

Синтаксис

lpdipole = lpda

lpdipole = lpda(Name,Value)

Описание

пример

lpdipole = lpda создает печатную периодическую журналом дипольную антенну массивов с помощью значений свойств по умолчанию.

lpdipole = lpda(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, lpdipole = lpdipole('BoardLength',0.2) создает печатный периодический журналом дипольный массив с длиной платы 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

`BoardLength` — Длина PCB вдоль Оси X
0.0366 (значение по умолчанию) | скаляр

Длина печатной платы (PCB) вдоль Оси X, заданной как скаляр в метрах.

Пример: 'BoardLength',0.2

Пример: lpdipole.BoardLength = 0.2

Типы данных: double

`BoardWidth` — Ширина PCB вдоль Оси Y
0.0244 (значение по умолчанию) | скаляр

Ширина PCB вдоль Оси Y, заданной как скаляр в метрах.

Пример: 'BoardWidth',0.06

Пример: lpdipole.BoardWidth = 0.06

Типы данных: double

`Height` — Высота PCB вдоль оси Z
0.0016 (значение по умолчанию) | скаляр

Высота PCB вдоль оси Z, заданной как скаляр в метрах.

Пример: 'Height',0.0018

Пример: lpdipole.Height = 0.0018

Типы данных: double

`StripLineWidth` — Параллельная полосковая ширина
0.0012 (значение по умолчанию) | скаляр

Параллельная полосковая ширина, заданная как скаляр в метрах.

Пример: 'StripLineWidth',0.0014

Пример: lpdipole.StripLineWidth = 0.0014

Типы данных: double

`FeedLength` — Расстояние от канала ребра указывает на самый маленький диполь
0.0065 (значение по умолчанию) | скаляр

Расстояние от канала ребра указывает на самый маленький диполь, заданный как скаляр в метрах.

Пример: 'FeedLength',0.0055

Пример: lpdipole.FeedLength = 0.0055

Типы данных: double

`ArmLength` — Длины отдельных дипольных рук
[0.0040 0.0045 0.0050 0.0056 0.0062 0.0069 0.0076 0.0085] (значение по умолчанию) | вектор

Длины отдельных дипольных рук, заданных как вектор с каждым модулем элемента в метрах.

Пример: 'ArmLength',[0.0050 0.0055 0.0060 0.0066 0.0072 0.0079 0.0086 0.0095]

Пример: lpdipole.ArmLength = [0.0050 0.0055 0.0060 0.0066 0.0072 0.0079 0.0086 0.0095]

Типы данных: double

`ArmWidth` — Ширины отдельных дипольных рук
`[8.8000e-04 9.8000e-04 0.0011 0.0012 0.0013 0.0015 0.0017 0.0019]` (значение по умолчанию) | вектор

Ширины отдельных дипольных рук, заданных как вектор с каждым модулем элемента в метрах.

Пример: 'ArmWidth',[9.8000e-04 10.8000e-04 0.0021 0.0022 0.0023 0.0025 0.0027 0.0029]

Пример: lpdipole.ArmWidth = [9.8000e-04 10.8000e-04 0.0021 0.0022 0.0023 0.0025 0.0027 0.0029]

Типы данных: double

`ArmSpacing` — Интервал между отдельными дипольными руками
[0.0027 0.0030 0.0033 0.0037 0.0041 0.0046 0.0051] (значение по умолчанию) | вектор

Разрядка между отдельными дипольными руками, заданными как вектор с каждым модулем элемента в метрах.

Пример: 'ArmSpacing',[0.0037 0.0040 0.0043 0.0047 0.0051 0.0056 0.0061]

Пример: lpdipole.ArmSpacing = [0.0037 0.0040 0.0043 0.0047 0.0051 0.0056 0.0061]

Типы данных: double

`Substrate` — Тип диэлектрического материала
`'FR4'` (значение по умолчанию) | диэлектрический объект

Тип диэлектрического материала используется в качестве подложки, заданной как диэлектрический объект. Для получения дополнительной информации смотрите dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('Teflon'); 'Substrate',d

Пример: d = dielectric('Teflon'); lpdipole.Substrate = d

`Load` — Смешанные элементы
[1x1 `lumpedElement`] (значение по умолчанию) | смешанный объект элемента

Смешанные элементы добавляются к каналу антенны, заданному как смешанный объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: lpda.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны, заданной как:

Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

`show`	Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Печатная периодическая журналом антенна по умолчанию

Скрипт Open Live Script

Создайте и просмотрите печатную периодическую журналом дипольную антенну массивов.

lpdipole = lpda

lpdipole =
  lpda with properties:

       BoardLength: 0.0366
        BoardWidth: 0.0244
            Height: 0.0016
    StripLineWidth: 0.0012
        FeedLength: 0.0065
         ArmLength: [0.0040 0.0045 0.0050 0.0056 0.0062 0.0069 0.0076 0.0085]
          ArmWidth: [1x8 double]
        ArmSpacing: [0.0027 0.0030 0.0033 0.0037 0.0041 0.0046 0.0051]
         Substrate: [1x1 dielectric]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]

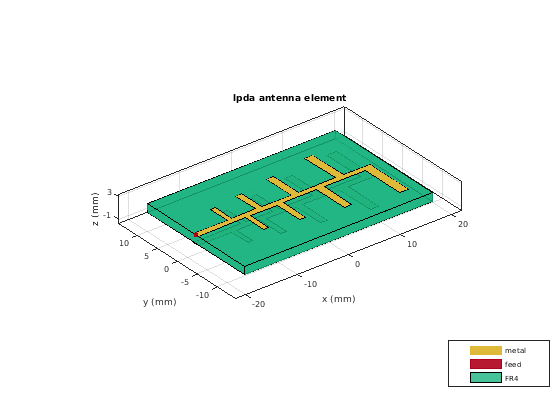

show(lpdipole)
