patchMicrostripInsetfed

Создайте питаемую вставкой микрополосковую антенну закрашенной фигуры

Описание

Используйте patchMicrostripInsetfed объект создать питаемую вставкой микрополосковую линию исправляет антенну. Закрашенная фигура по умолчанию строится в начале координат.

Создание

Синтаксис

insetpatch = patchMicrostripInsetfed

insetpatch = patchMicrostripInsetfed(Name,Value)

Описание

пример

insetpatch = patchMicrostripInsetfed создает питаемую вставкой микрополосковую строившую в начале координат антенну закрашенной фигуры.

insetpatch = patchMicrostripInsetfed(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, insetpatch = patchMicrostripInsetfed('Length',0.2) создает питаемую вставкой закрашенную фигуру длины 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

`Length` — Исправьте длину вдоль Оси X
0.0300 (значение по умолчанию) | скаляр

Исправьте длину вдоль Оси X, заданной как скаляр в метрах. Длина по умолчанию для рабочей частоты 4,5 ГГц.

Пример: 'Length',0.2

Пример: insetpatch.Length = 0.2

Типы данных: double

`Width` — Исправьте ширину вдоль Оси Y
0.0290 (значение по умолчанию) | скаляр

Исправьте ширину вдоль Оси Y, заданной как скаляр в метрах.

Пример: 'Width',0.1

Пример: insetpatch.Width = 0.1

Типы данных: double

`Height` — Исправьте высоту вдоль оси Z
0.0013 (значение по умолчанию) | скаляр

Исправьте высоту вдоль оси Z, заданной как скаляр в метрах.

Пример: 'Height',0.001

Пример: insetpatch.Height = 0.001

Типы данных: double

`GroundPlaneLength` — Оснуйте плоскую длину вдоль Оси X
0,0600 (значения по умолчанию) | скаляр

Оснуйте плоскую длину вдоль Оси X, заданной как скаляр в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости в анализе антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: insetpatch.GroundPlaneLength = 120e-3

Типы данных: double

`GroundPlaneWidth` — Оснуйте плоскую ширину вдоль Оси Y
0,0600 (значения по умолчанию) | скаляр

Оснуйте плоскую ширину вдоль Оси Y, заданной как скаляр в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости в анализе антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: insetpatch.GroundPlaneWidth = 120e-3

Типы данных: double

`Substrate` — Тип диэлектрического материала
'Воздух' (значение по умолчанию) | указатель на объект диэлектрического материала

Тип диэлектрического материала используется в качестве подложки, заданной как указатель на объект диэлектрического материала. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); insetpatch.Substrate = d

`PatchCenterOffset` — Расстояние со знаком закрашенной фигуры от источника
[0 0] (значение по умолчанию) | двухэлементный вектор действительных чисел

Расстояние со знаком закрашенной фигуры от источника, заданного как двухэлементный вектор действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: insetpatch.PatchCenterOffset = [0.01 0.01]

Типы данных: double

`FeedOffset` — Расстояние со знаком канала от источника
[–0.0300 0] (значение по умолчанию) | двухэлементный вектор действительных чисел

Расстояние со знаком канала от источника, заданного как двухэлементный вектор действительных чисел с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Пример: insetpatch.FeedOffset = [0.01 0.01]

Типы данных: double

`StripLineWidth` — Полосковая ширина вдоль Оси Y
`1.0000e-03` (значение по умолчанию) | скаляр

Полосковая ширина вдоль Оси Y, заданной как скаляр в метрах.

Пример: 'StripLineWidth',0.1

Пример: insetpatch.StripLineWidth = 0.1

Типы данных: double

`NotchLength` — Отметьте длину вдоль Оси X
0.0080 (значение по умолчанию) | скаляр

Отметьте длину вдоль Оси X, заданной как скаляр в метрах.

Пример: 'NotchLength',0.2

Пример: insetpatch.NotchLength = 0.2

Типы данных: double

`NotchWidth` — Отметьте ширину вдоль Оси Y
0.0030 (значение по умолчанию) | скаляр

Отметьте ширину вдоль Оси Y, заданной как скаляр в метрах.

Пример: 'NotchWidth',0.1

Пример: insetpatch.NotchWidth = 0.1

Типы данных: double

`Load` — Смешанные элементы
[1x1 lumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: insetpatch.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор Декартовых координат | два трехэлементных вектора Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны, заданной как:

Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

`show`	Отобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Закрашенная фигура микрополосковой линии ФРС вставки

Скрипт Open Live Script

Создайте и просмотрите значение по умолчанию питаемая вставкой микрополосковая закрашенная фигура.

insetpatch = patchMicrostripInsetfed

insetpatch =
  patchMicrostripInsetfed with properties:

               Length: 0.0300
                Width: 0.0290
               Height: 0.0013
            Substrate: [1x1 dielectric]
    PatchCenterOffset: [0 0]
           FeedOffset: [-0.0300 0]
       StripLineWidth: 1.0000e-03
          NotchLength: 0.0080
           NotchWidth: 0.0030
    GroundPlaneLength: 0.0600
     GroundPlaneWidth: 0.0600
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

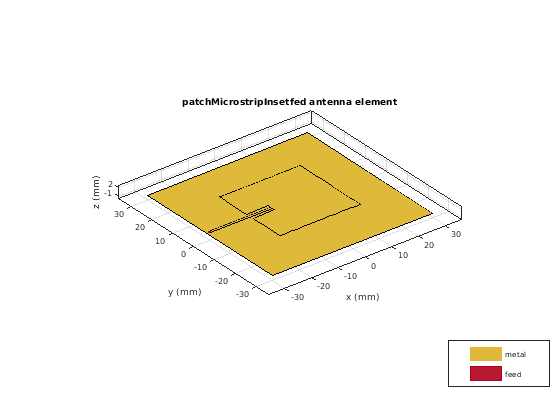

show(insetpatch)

Темы

Анализ антенны закрашенной фигуры канала вставки на диэлектрической подложке
