reflectorParabolic

Создайте параболическую антенну отражателя

расширьте все на странице

Описание

reflectorParabolic объект создает параболическую антенну отражателя. Параболические антенны отражателя являются электрически большими структурами и являются по крайней мере 10 длинами волн в диаметре. Эти отражатели используются в антеннах TV и спутниковой связи, например.

Создание

Синтаксис

ant = reflectorParabolic
ant = reflectorParabolic(Name,Value)

Описание

пример

ant = reflectorParabolic создает питаемую диполем параболическую антенну отражателя. Возбудитель антенны по умолчанию действует на уровне 10 ГГц. Отражатель 10λ в диаметре, где λ соответствует значению длины волны.

ant = reflectorParabolic(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = reflectorParabolic('FocalLength',0.5) создает параболическую антенну отражателя фокусного расстояния 0,5 метра.

Выходные аргументы

развернуть все

Параболическая антенна отражателя, возвращенная как reflectorParabolic объект.

Свойства

развернуть все

Тип антенны используется в качестве возбудителя, заданного как любой одноэлементный объект антенны. Кроме отражателя и элементов антенны полости, можно использовать любой из одного элементов в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Радиус параболического отражателя, заданного как положительное скалярное целое число в метрах.

Пример: 'Radius',0.22

Пример: ant.Radius = 0.22

Типы данных: double

Фокусное расстояние параболической тарелки, заданной как положительное скалярное целое число в метрах.

Пример: 'FocalLength',0.0850

Пример: ant.FocalLength = 0.0850

Типы данных: double

Расстояние со знаком от особого внимания параболической тарелки, заданной как трехэлементный вектор в метрах. По умолчанию возбудитель антенны в особом внимании параболы. Используя FeedOffset свойство, можно поместить возбудитель куда угодно в параболу.

Пример: 'FeedOffset',[0.0850 0 0]

Пример: ant.FeedOffset = [0.0850 0 0]

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите параболическую антенну отражателя по умолчанию.

ant = reflectorParabolic
ant =
  reflectorParabolic with properties:

        Exciter: [1x1 dipole]
         Radius: 0.1500
    FocalLength: 0.0750
     FeedOffset: [0 0 0]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

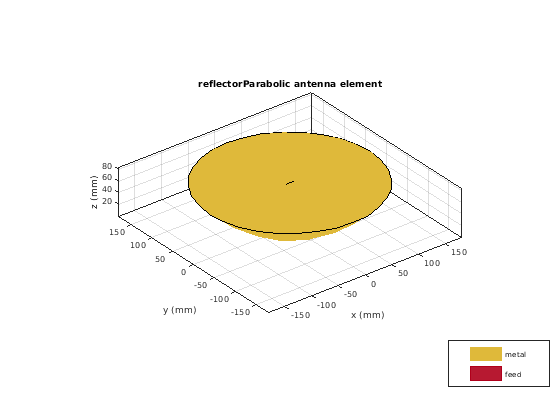

show(ant)

Постройте диаграмму направленности параболического отражателя на уровне 10 ГГц.

pattern(ant,10e9)

Смотрите также

Темы

Введенный в R2018b
