Исследуйте массовый спектр или набор массовых спектров
msviewer(MZ , Intensities)
msviewer(..., 'Markers', MarkersValue)
msviewer(..., 'Group', GroupValue)
MZ | Вектор-столбец общей массы/заряда (m/z) значения для набора спектров. Число элементов в векторе равняется количеству строк в матричном Intensities. |
Intensities | Матрица значений интенсивности для набора массовых спектров, которые совместно используют ту же область значений m/z. Каждая строка соответствует m/z значению, и каждый столбец соответствует время задержания или спектру. Количество строк равняется числу элементов в векторном MZ. |
MarkersValue | Вектор-столбец, чтобы задать список положений маркера от вектора массы/заряда MZ. |
GroupValue | Любое из следующего:
[1:numSpectra]. |
msviewer( отображает Средство просмотра MS, которое позволяет вам просмотреть и исследовать массовый спектр, заданный MZ , Intensities)MZ и Intensities.
msviewer(..., 'Markers', задает список положений маркера от вектора массы/заряда, MarkersValue)MZ, для исследования и простой навигации. Введите вектор-столбец с MZ значения.
msviewer(..., 'Group', задает группу, которой принадлежат спектры. Группы заданы GroupValue)GroupValue, вектор значений или массива ячеек из символьных векторов или вектор строки. Количество значений или векторов символов или строк совпадает с количеством строк в матричном Intensities. Каждое значение или вектор символов задают группу, которой принадлежит соответствующий спектр. Спектры от той же группы построены с тем же цветом. Значением по умолчанию является [1:numSpectra].
Средство просмотра MS включает следующие функции:
Постройте массовые спектры. Спектры построены с различными цветами согласно их меткам группы.
Обзор отображает полный спектр, и поле указывает на область, которая в настоящее время отображена в главном окне.
Пять различных увеличений опций, одно уменьшение опции и опции представления сброса изменяют размер спектра.
Добавляйте/фокусируйте/перемещайте/удаляйте операции маркера
Импортируйте/Экспортируйте маркеры из рабочей области MATLAB®
Распечатайте и предварительно просмотрите график спектров
Распечатайте график спектров к окну MATLAB Figure
MSViewer имеет пять компонентов:
MenuBar : File, Tools, Window и Help
Панель инструментов: Переместите маркер, Изменение масштаба XY, Изменение масштаба X, Изменение масштаба Y, Уменьшение, представление Reset и Справка
Главное окно: отобразите спектры
Окно Overview: отобразите обзор полного спектра (среднее значение всех спектров в отображении)
Панель управления маркера: список маркеров, Добавляет Маркер, Удаляет Маркер, вверх и вниз по кнопкам

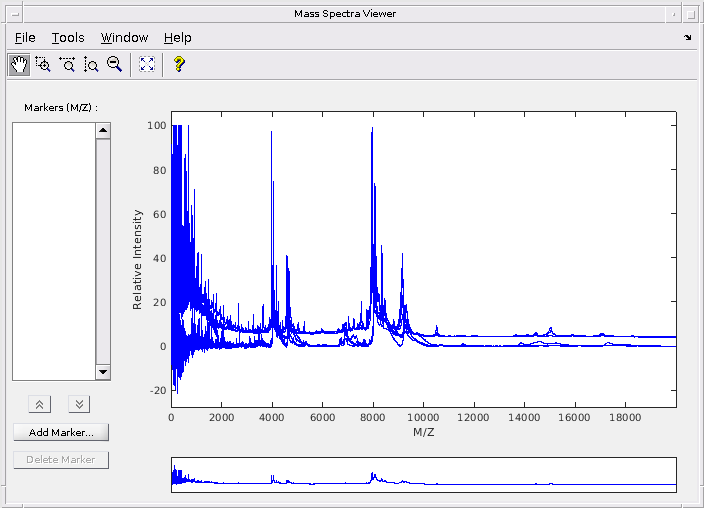

В этом примере показано, как отобразить массовые данные о спектрах на графике.
Загрузите и отобразите демонстрационные массовые данные о спектрах на графике.
load sample_lo_res
msviewer(MZ_lo_res, Y_lo_res)
Добавьте маркер, указав на массовый пик, щелчок правой кнопкой и затем нажатие на Add Marker.
Меню File имеет следующие опции.
Импортируйте Маркеры из Рабочей области - Открывает Маркеры Импорта От диалогового окна MATLAB® Workspace. Диалоговое окно отображает список двойного Mx1 или 1xM переменные. Если выбранная переменная вне области значений, средство просмотра отображает сообщение об ошибке.
Экспортируйте Маркеры в Рабочую область - Открывает Маркеры Экспорта для диалогового окна MATLAB® Workspace. Введите имя переменной для маркеров. Все маркеры сохранены. Если thre не является никаким доступным маркером, этот пункт меню отключен.
Распечатайте, чтобы фигурировать - Печать график спектров в основном отображении к окну рисунка MATLAB®.
Меню Tools имеет следующие опции.
Добавьте, что Маркер - Открывает Добавить диалоговое окно Маркера, где можно ввести m/z маркер.
Удалите Маркер - Удаляет в настоящее время выбранный m/z маркер из Маркеров (m/z) список.
Следующий Маркер или Предыдущий Маркер - Перемещения выбор вверх и вниз по списку Маркеров.
Масштабируйте XY, Изменение масштаба X, Изменение масштаба Y или Уменьшение - Изменения курсор от стрелы до перекрестия. Щелкните левой кнопкой и перетащите прямоугольное поле по области и затем выпустите его. Отображение масштабирует область, покрытую полем.
Из окна области значений в нижней части переместите поле представления в новое местоположение.
