sgrid
Сгенерируйте сетку s-плоскости постоянных факторов затухания и собственных частот
Описание
sgrid генерирует сетку постоянных факторов затухания от 0 до 1 на шагах 0,1 и собственные частоты от 0 до 10 рад/секунда на шагах одного рад/секунда для графиков корневого годографа и нуля полюса. sgrid затем строит сетку по текущей оси. sgrid создает сетку по графику, если текущая ось содержит непрерывную схему корневого годографа s-плоскости или нулевую полюсом карту.
sgrid( строит сетку постоянных линий фактора и собственной частоты затухания для факторов затухания и собственных частот в векторах zeta,wn)zeta и wn, соответственно. sgrid(zeta,wn) создает сетку по графику, если текущая ось содержит непрерывную схему корневого годографа s-плоскости или нулевую полюсом карту.
В качестве альтернативы можно выбрать Grid из контекстного меню, чтобы сгенерировать ту же сетку s-плоскости.
sgrid(___,'new') очищает текущую систему координат сначала и устанавливает hold on.
sgrid( строит сетку s-плоскости на AX,___)Axes или UIAxes объект в текущей фигуре с указателем AX. Используйте этот синтаксис при создавании приложений с sgrid в App Designer.
Примеры
Сгенерируйте сетку S-плоскости на графике корневого годографа
Создайте следующую передаточную функцию непрерывного времени:
H = tf([2 5 1],[1 2 3]);
Постройте корневой годограф передаточной функции.

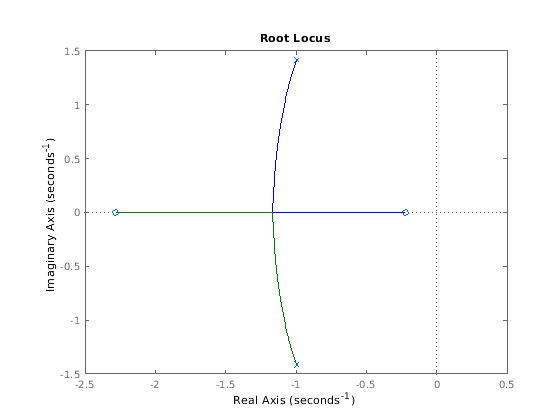

rlocus(H)

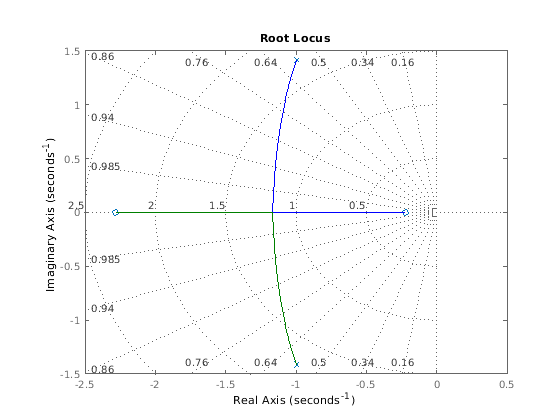

Постройте линии сетки s-плоскости на корневом годографе.
sgrid
