coverageAreaPlotter
Плоттер зоны охвата для видимого с большого расстояния графика
Описание
caPlotter = coverageAreaPlotter(bep)CoverageAreaPlotter объект, который конфигурирует отображение зон охвата датчика на видимом с большого расстояния графике. CoverageAreaPlotter объект хранится в Plotters свойство входа birdsEyePlot объект, bep. Чтобы отобразить зоны охвата датчика, используйте plotCoverageArea функция.
caPlotter = coverageAreaPlotter(bep,Name,Value)Name,Value парные аргументы. Например, coverageAreaPlotter(bep,'DisplayName','Coverage area') определяет имя отображения, которое появляется в легенде графика птичьего глаза.
Примеры
Создайте и отобразите зону охвата на видимом с большого расстояния графике

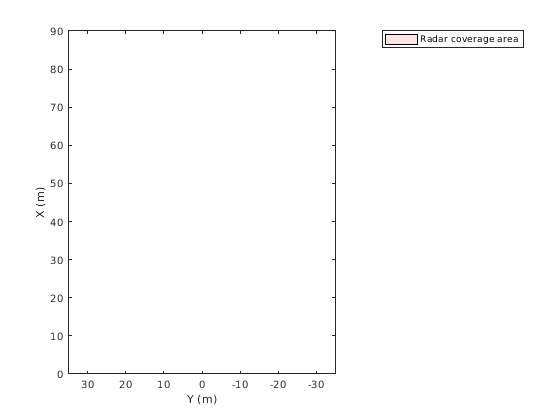

Создайте видимый с большого расстояния график с диапазоном оси X от 0 до 90 метров и диапазоном оси Y от –35 до 35 метров. Создайте плоттер зоны охвата, который отображает зоны охвата красного цвета.
bep = birdsEyePlot('XLim',[0 90],'YLim',[-35 35]); caPlotter = coverageAreaPlotter(bep,'DisplayName','Radar coverage area','FaceColor','r');

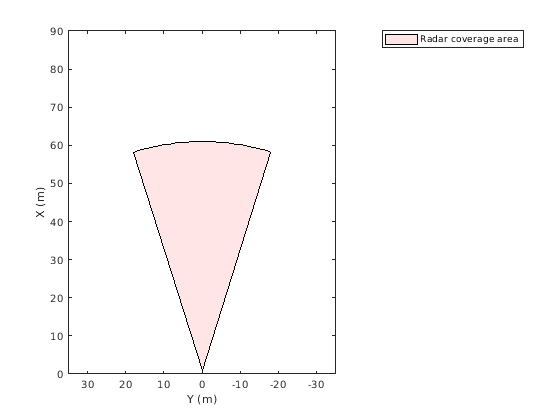

Отобразите зону охвата, которая имеет поле зрения с 35 степенями и 60-метровую область значений. Смонтируйте датчик зоны охвата 1 метр перед источником. Установите угол ориентации датчика до 0 градусов.
mountPosition = [1 0]; range = 60; orientation = 0; fieldOfView = 35; plotCoverageArea(caPlotter,mountPosition,range,orientation,fieldOfView);
Входные параметры
bep — Видимый с большого расстояния график
birdsEyePlot объект
Видимый с большого расстояния график, заданный как birdsEyePlot объект.
Аргументы в виде пар имя-значение
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
coverageAreaPlotter('FaceColor','red') устанавливает цвет заливки зон охвата датчика к красному.'DisplayName' — Имя плоттера, чтобы отобразиться в легенде
'' (значение по умолчанию) | вектор символов | представляет скаляр в виде строки
Имя плоттера, чтобы отобразиться в легенде, заданной как разделенная запятой пара, состоящая из 'DisplayName' и вектор символов или скаляр строки. Если вы не задаете имя, видимый с большого расстояния график не отображает запись легенды для плоттера.
'FaceColor' — Цвет заливки зон охвата
[0 0 0]
Цвет заливки зон охвата, заданных как разделенная запятой пара, состоящая из 'FaceColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
'EdgeColor' — Цвет рамки зон охвата
[0 0 0]
Цвет рамки зон охвата, заданных как разделенная запятой пара, состоящая из 'EdgeColor' и триплет RGB, шестнадцатеричный цветовой код, название цвета или короткое название цвета.
Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений
[0,1]; например,[0.4 0.6 0.7].Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (
#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от0кF. Значения не являются чувствительными к регистру. Таким образом, цветовые коды'#FF8800','#ff8800','#F80', и'#f80'эквивалентны.
Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.
| Название цвета | Краткое название | Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|---|---|
'red' | 'r' | [1 0 0] | '#FF0000' |
|
'green' | 'g' | [0 1 0] | '#00FF00' |
|
'blue' | 'b' | [0 0 1] | '#0000FF' |
|
'cyan'
| 'c' | [0 1 1] | '#00FFFF' |
|
'magenta' | 'm' | [1 0 1] | '#FF00FF' |
|
'yellow' | 'y' | [1 1 0] | '#FFFF00' |
|
'black' | 'k' | [0 0 0] | '#000000' |
|
'white' | 'w' | [1 1 1] | '#FFFFFF' |
|
'none' | Не применяется | Не применяется | Не применяется | Нет цвета |
Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.
| Триплет RGB | Шестнадцатеричный цветовой код | Внешний вид |
|---|---|---|
[0 0.4470 0.7410] | '#0072BD' |
|
[0.8500 0.3250 0.0980] | '#D95319' |
|
[0.9290 0.6940 0.1250] | '#EDB120' |
|
[0.4940 0.1840 0.5560] | '#7E2F8E' |
|
[0.4660 0.6740 0.1880] | '#77AC30' |
|
[0.3010 0.7450 0.9330] | '#4DBEEE' |
|
[0.6350 0.0780 0.1840] | '#A2142F' |
|
'FaceAlpha' — Прозрачность зон охвата
0.1
Прозрачность зон охвата, заданных как разделенная запятой пара, состоящая из 'FaceAlpha' и скаляр в области значений [0, 1]. Значение 0 делает зону охвата полностью прозрачной. Значение 1 делает зону охвата полностью непрозрачной.
'Tag' — Тег сопоставлен с объектом плоттера
'PlotterN' (значение по умолчанию) | вектор символов | представляет скаляр в виде строки
N'Тег сопоставлен с объектом плоттера, заданным как разделенная запятой пара, состоящая из 'Tag' и вектор символов или скаляр строки. Значением по умолчанию является 'Plotter, где N'N целое число, которое соответствует Nплоттер th сопоставлен с входом birdsEyePlot объект.
