Spectrum Analyzer
Отобразите спектр частоты
- Библиотека:
DSP System Toolbox / приемники
Поддержка HDL DSP System Toolbox / приемники
Описание
Блок Spectrum Analyzer, упомянутый здесь как осциллограф, отображает спектры частоты сигналов.
Можно использовать блок Spectrum Analyzer в моделях, запускающихся в Нормальном или режимах симуляции Акселератора. Можно также использовать блок Spectrum Analyzer в моделях, запускающихся в Быстром Акселераторе или Внешних режимах симуляции с некоторыми ограничениями.
Можно использовать блок Spectrum Analyzer во всех подсистемах и условных подсистемах. Conditional subsystems включает включенные подсистемы, инициированные подсистемы, Enabled и Triggered подсистемы и подсистемы вызова функций. См. Условно Выполняемый Обзор Подсистем (Simulink) для получения дополнительной информации.
Измерения
Курсоры — значения сигналов Меры с помощью вертикальных и горизонтальных курсоров.
Пиковое Средство поиска — Находит максимумы, показывая значения оси X, в которых они происходят.
Измерения канала — Мера занимаемая полоса или смежное отношение степени канала (ACPR).
Измерения искажения — искажение гармоники Меры и искажение межмодуляции.
Измерения CCDF — Мера дополнительная кумулятивная функция распределения. Измерения CCDF показывают вероятность мгновенной степени сигнала, являющейся заданным уровнем выше средней степени сигнала.
Спектральные Маски — Визуализируют пределы спектра и сравнивают значения спектра со значениями спецификации.
Программируемое управление
Можно сконфигурировать и отобразить настройки Spectrum Analyzer из командной строки с spbscopes.SpectrumAnalyzerConfiguration объект.
Порты
Входной параметр
Параметры
Настройки спектра

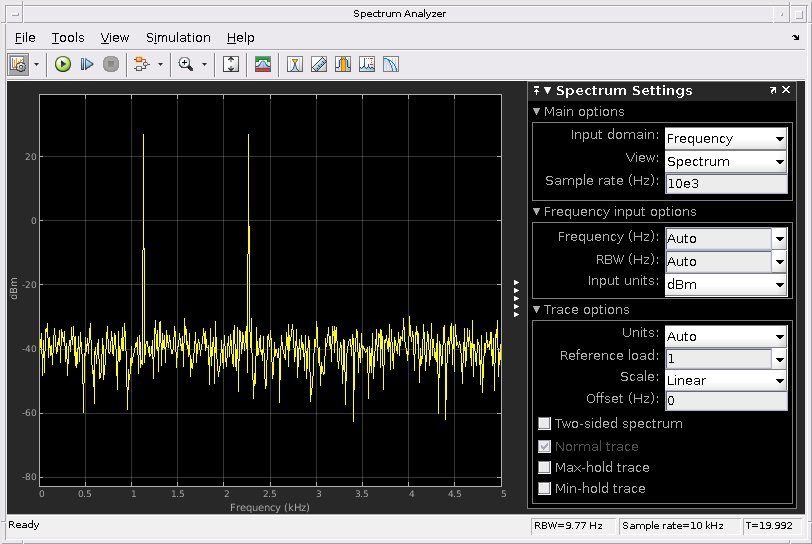

Панель Spectrum Settings появляется в правой стороне окна Spectrum Analyzer. Эти настройки управляют, как спектр вычисляется. Чтобы показать Настройки Спектра, в меню Spectrum Analyzer, выбирают View> Spectrum Settings или используют
кнопку на панели инструментов.
Основные опции
Input domain — Область входного сигнала
Time (значение по умолчанию) | Frequency
Область входного сигнала вы хотите визуализировать. Если вы визуализируете сигналы временной области, сигнал преобразовывается к спектру частоты на основе алгоритма, заданного Method параметр.
Программируемое использование
Смотрите InputDomain.
Type — Тип спектра, чтобы отобразиться
Power (значение по умолчанию) | Power density | RMS
Power — Спектр Анализатор показывает спектр мощности.
Power density — Спектр Анализатор показывает степени спектральную плотность. Степень спектральная плотность является величиной спектра, нормированного к пропускной способности 1 герц.
RMS — Спектр Анализатор показывает корневой среднеквадратический спектр.
Настраиваемый: да
Зависимость
Чтобы использовать этот параметр, установите Входную область на Time.
Программируемое использование
Смотрите SpectrumType.
View — Представление Spectrum
Spectrum (значение по умолчанию) | Spectrogram | Spectrum and spectrogram
Spectrum — Спектр Анализатор показывает спектр.
Spectrogram — Анализатор спектра показывает спектрограмму, которая отображает содержимое частоты в зависимости от времени. Новое обновление спектрограммы в нижней части отображения и прокруток времени от нижней части до верхней части отображения.
Spectrum and spectrogram — Спектр Анализатор показывает и спектр и спектрограмму.
Настраиваемый: да
Программируемое использование
Смотрите ViewType.
Sample rate — Частота дискретизации входного сигнала в герц
Inherited (значение по умолчанию) | положительная скалярная величина
Выберите Inherited использовать ту же частоту дискретизации в качестве входного сигнала. Чтобы задать частоту дискретизации, удалите Inherited и введите значение частоты дискретизации.
Программируемое использование
Смотрите SampleRate.
Method — Метод оценки спектра
Welch (значение по умолчанию) | Filter Bank
Выберите Welch или Filter Bank как метод оценки спектра. Для получения дополнительной информации о двух алгоритмах оценки спектра, см. Алгоритмы.
Настраиваемый: нет
Зависимость
Чтобы использовать этот параметр, установите Входную область на Time.
Программируемое использование
Смотрите Method.
Full frequency span — Используйте целый интервал частоты Найквиста
на (значении по умолчанию) | прочь
Установите этот флажок, чтобы вычислить и построить спектр на целом интервале частоты Найквиста.
Настраиваемый: да
Зависимость
Чтобы использовать этот параметр, установите Входную область на Time.
Программируемое использование
Смотрите FrequencySpan.
Span (Hz) — Промежуток частоты в герц
10e3 (значение по умолчанию) | действительная положительная скалярная величина
Задайте промежуток частоты в герц. Используйте этот параметр с CF (Hz) параметр, чтобы задать промежуток частоты вокруг центральной частоты. Этот параметр задает область значений значений, показанных на оси Частоты в окне Spectrum Analyzer.
Настраиваемый: да
Зависимости
Чтобы использовать этот параметр, вы должны:
Установите Входную область на
Time.Снимите Полный флажок промежутка частоты.
Установите Span (Hz)/Fstart (Hz), выпадающий на
Span (Hz).
Программируемое использование
Смотрите FrequencySpan и Span.
CF (Hz) — Центральная частота в герц
0
Задайте центральную частоту в герц. Используйте этот параметр с Промежутком (Гц) параметр, чтобы задать промежуток частоты вокруг центральной частоты. Этот параметр задает значение, показанное в срединной точке оси Частоты на окне Spectrum Analyzer.
Настраиваемый: да
Зависимости
Чтобы использовать этот параметр, вы должны:
Установите Входную область на
Time.Снимите Полный флажок промежутка частоты.
Установите Span (Hz)/Fstart (Hz), выпадающий Охватывать (Гц).
Программируемое использование
Смотрите CenterFrequency.
FStart (Hz) — Запустите частоту в герц
-5e3 (значение по умолчанию) | скаляр
Задайте частоту запуска в герц. Используйте этот параметр с FStop (Гц), параметр, чтобы задать область значений использования значений оси частоты запускает частота остановки и частота. Этот параметр задает значение, показанное в крайней левой стороне оси Частоты на окне Spectrum Analyzer.
Настраиваемый: да
Зависимости
Чтобы использовать этот параметр, вы должны:
Установите Входную область на
Time.Снимите Полный флажок промежутка частоты.
Установите Span (Hz)/FStart (Hz), выпадающий на
FStart (Hz).
Программируемое использование
Смотрите StartFrequency.
FStop (Hz) — Остановите частоту в герц
5e3 (значение по умолчанию) | скаляр
Задайте частоту остановки в герц. Используйте этот параметр с FStart (Гц) параметр, чтобы задать область значений значений оси Частоты. Этот параметр задает значение, показанное в самой правой стороне оси Частоты на окне Spectrum Analyzer.
Настраиваемый: да
Зависимости
Чтобы использовать этот параметр, вы должны:
Установите Входную область на
Time.Снимите Полный флажок промежутка частоты.
Установите Span (Hz)/FStart (Hz), выпадающий на FStart (Гц).
Программируемое использование
Смотрите StopFrequency.
Frequency (Hz) — Вектор частоты
Auto (значение по умолчанию) | Input port | монотонно увеличивающийся вектор
Установите вектор частоты, который определяет x - ось отображения.
Auto— Вектор частоты вычисляется от длины входа. Смотрите Вектор Частоты.Input port— Когда выбрано, входной порт появляется на блоке для входа вектора частоты.Пользовательский вектор — Вводит пользовательский вектор как вектор частоты. Длина пользовательского вектора должна быть равна формату кадра входного сигнала.
Настраиваемый: нет
Зависимость
Чтобы использовать этот параметр, установите Входную область на Frequency.
Программируемое использование
Смотрите FrequencyVector.
RBW (Hz) — Пропускная способность разрешения
Auto (значение по умолчанию) | Input port | положительная скалярная величина
Пропускная способность разрешения в герц. Этот параметр задает наименьшую положительную частоту, которая может быть разрешена. По умолчанию этот параметр устанавливается на Auto. В этом случае, Спектр, Анализатор определяет соответствующее значение, чтобы гарантировать, что существует 1024 интервала RBW по заданному промежутку частоты.
Если вы устанавливаете этот параметр на числовое значение, значение должно позволить по крайней мере два интервала RBW по заданному промежутку частоты. Другими словами, отношение полного промежутка частоты к RBW должно быть больше два:
Для входа частоты только, можно использовать входной порт, чтобы установить значение RBW.
Настраиваемый: да
Зависимость
Чтобы использовать этот параметр, установите также:
Введите область к
Timeи RBW (Hz)/Window length/Number of frequency bands выпадает кRBW (Hz).Введите область к
Frequency.
Программируемое использование
Смотрите RBW.
Input units — Единицы частоты вводятся
Auto (значение по умолчанию) | dBm | dBV | dBW | Vrms | Watts
Выберите модули входа частотного диапазона. Это свойство позволяет Спектру Анализатор, чтобы масштабировать данные о частоте, если вы выбираете различный дисплей со свойством Units.
Настраиваемый: нет
Зависимость
Эта опция только доступна, когда Входная область установлена в Frequency.
Программируемое использование
Смотрите InputUnits.
Window length — Длина окна в выборках
1024
Длина окна, в выборках. Длина окна, используемая, чтобы управлять разрешением частоты и вычислить спектральные оценки. Длина окна должна быть целым числом, больше, чем 2.
Зависимости
Чтобы использовать этот параметр, установите:
Метод к
WelchУстановите RBW (Hz)/Window length/Number of frequency bands, выпадающий на
Window Length
Зависимость
Чтобы использовать этот параметр, установите Входную область на Time.
Программируемое использование
Смотрите WindowLength.
Number of frequency bands — Длина БПФ
Auto (значение по умолчанию) | положительное целое число
Задайте длину быстрого преобразования Фурье (FFT), чтобы управлять количеством диапазонов частот. Если значением является Auto, Спектр Анализатор использует целый формат кадра, чтобы оценить спектр. Если вы задаете количество диапазонов частот, вы устанавливаете размер входного буфера.
Зависимости
Чтобы использовать этот параметр, установите:
Метод к
Filter BankУстановите RBW (Hz)/Window length/Number of frequency bands, выпадающий на
Number of frequency bands
Программируемое использование
Смотрите FFTLength
Taps per band — Количество касаний фильтра
12
Задайте количество касаний фильтра или коэффициентов для каждого диапазона частот. Этот номер должен быть положительным даже целое число. Это значение соответствует количеству коэффициентов фильтра на многофазную ветвь. Общее количество коэффициентов фильтра равно Taps Per Band + FFT Length.
Зависимость
Чтобы использовать этот параметр, необходимо установить RBW (Hz)/Window length/Number of frequency bands, выпадающий на Количество диапазонов частот.
Программируемое использование
Смотрите NumTapsPerBand.
NFFT — Количество точек БПФ
Auto (значение по умолчанию) | положительное целое число
Задайте длину БПФ, что Спектр Анализатор используется для расчета спектральных оценок. Приемлемыми опциями является Auto или положительное целое число.
Значение NFFT должно быть больше или быть равно значению параметра Window length. По умолчанию, когда NFFT установлен в Auto, Спектр Анализатор устанавливает NFFT, равный значению Window length. Когда в режиме RBW, заданное значение RBW используется, чтобы вычислить длину БПФ, которая равняется длине окна.
Когда этот параметр устанавливается на положительное целое число, этот параметр эквивалентен n параметр fft функция.
Зависимости
Чтобы использовать этот параметр, необходимо установить RBW (Hz)/Window length/Number of frequency bands, выпадающий на длину Окна.
Программируемое использование
Смотрите FFTLength.
Samples/update — Необходимое количество входных выборок
положительная скалярная величина
Это свойство доступно только для чтения.
Количество входных выборок, требуемых вычислить одно спектральное обновление. Вы не можете изменить этот параметр; это показывают в спектре анализатор в информационных целях только. Этот параметр непосредственно связан с RBW (Hz)/Window length/Number of frequency bands. Для получения дополнительной информации см. Алгоритмы.
Если вход не имеет достаточных выборок, чтобы достигнуть пропускной способности разрешения, которую вы задаете, Спектр, Анализатор производит сообщение на отображении.
Настройки спектрограммы
Channel — Канал спектрограммы
название канала
Выберите канал сигнала, для которого применяются настройки спектрограммы.
Зависимости
Чтобы использовать эту опцию, установите Представление на Spectrogram или Spectrum and spectrogram.
Программируемое использование
Смотрите SpectrogramChannel.
Time res. (s) — Разрешение времени в секундах
Auto (значение по умолчанию) | положительное число
Разрешение времени является объемом данных в секундах, использовался для расчета линии спектрограммы. Минимальное достижимое разрешение является количеством времени, которое оно занимает, чтобы вычислить одну спектральную оценку. Подсказка отображает минимальное достижимое разрешение, учитывая текущие настройки.
Значение разрешения времени определяется на основе метода разрешения частоты, установки RBW и настройки разрешения времени.
| Метод | Метод разрешения частоты | Настройка разрешения частоты | Настройка разрешения времени | Получившееся разрешение времени в секундах |
|---|---|---|---|---|
Welch или Filter Bank | RBW (Hz) | Auto | Auto | 1/RBW |
Welch или Filter Bank | RBW (Hz) | Auto | Вручную вводимый | Разрешение времени |
Welch или Filter Bank | RBW (Hz) | Вручную вводимый | Auto | 1/RBW |
Welch или Filter Bank | RBW (Hz) | Вручную вводимый | Вручную вводимый | Должно быть равным или больше, чем минимальное достижимое разрешение времени, 1/RBW. Несколько спектральных оценок объединены в одну линию спектрограммы, чтобы получить желаемое разрешение времени. Интерполяция используется, чтобы получить значения разрешения времени, которые не являются целочисленными множителями 1/RBW. |
Welch | Window length | — | Auto | 1/RBW |
Welch | Window length | — | Вручную вводимый | Должно быть равным или больше, чем минимальное достижимое разрешение времени. Несколько спектральных оценок объединены в одну линию спектрограммы, чтобы получить желаемое разрешение времени. Интерполяция используется, чтобы получить значения разрешения времени, которые не являются целочисленными множителями 1/RBW. |
Filter Bank | Number of frequency bands | — | Auto | 1/RBW |
Filter Bank | Number of frequency bands | — | Вручную вводимый | Должно быть равным или больше, чем минимальное достижимое разрешение времени, 1/RBW. |
Настраиваемый: да
Зависимость
Чтобы использовать эту опцию, установите Представление на Spectrogram или Spectrum and spectrogram.
Программируемое использование
Смотрите TimeResolution.
Time span — Отрезок времени в секундах
Auto (значение по умолчанию) | положительная скалярная величина
Отрезок времени, по которому Спектр Анализатор отображает спектрограмму, заданную в секундах. Отрезок времени является продуктом желаемого количества спектральных линий и разрешения времени. Подсказка отображает минимальный допустимый отрезок времени, учитывая текущие настройки. Если отрезок времени установлен в Auto, Используются 100 спектральных линий.
Настраиваемый: да
Зависимость
Чтобы использовать эту опцию, установите Представление на Spectrogram или Spectrum and spectrogram.
Программируемое использование
Смотрите TimeSpan.
Опции окна
Overlap (%) — Процент перекрытия сегмента
0 (значений по умолчанию) | скаляр между 0 и 100
Этот параметр задает сумму перекрытия между предыдущими и текущими буферизированными сегментами данных. Перекрытие создает сегмент окна, который используется для расчета спектральная оценка. Значение должно быть больше или быть равным нулю и меньше чем 100.
Настраиваемый: да
Программируемое использование
Смотрите OverlapPercent.
Window — Метод работы с окнами
Hann (значение по умолчанию) | Rectangular | Blackman-Harris | Chebyshev | Flat Top | Hamming | Kaiser | пользовательское имя функции окна
Метод работы с окнами, чтобы примениться к спектру. Работа с окнами используется, чтобы управлять эффектом боковых лепестков по спектральной оценке. Окно, которое вы задаете, влияет на длину окна, требуемую достигнуть пропускной способности разрешения и необходимого количества выборок на обновление. Для получения дополнительной информации о работе с окнами, смотрите Windows (Signal Processing Toolbox).
Настраиваемый: да
Программируемое использование
Смотрите Window.
Attenuation — Затухание бокового лепестка
60 45
Затухание бокового лепестка в децибелах (дБ). Значение должно быть больше или быть равно 45.
Зависимость
Этот параметр применяется только, когда вы устанавливаете параметр Window на Chebyshev или Kaiser.
Программируемое использование
Смотрите SidelobeAttenuation.
NENBW — Нормированная эффективная шумовая пропускная способность
скаляр
Это свойство доступно только для чтения.
Нормированная эффективная шумовая пропускная способность окна. Вы не можете изменить этот параметр; это показывают в информационных целях только. Этот параметр является мерой шумовой производительности окна. Значение является шириной прямоугольного фильтра, который накапливает ту же шумовую степень с тем же усилением пиковой мощности.
Прямоугольное окно имеет самый маленький NENBW со значением 1. Все другие окна имеют большее значение NENBW. Например, окно Hann имеет значение NENBW приблизительно 1,5.
Проследите опции
Units — Модули спектра
dBm (значение по умолчанию) | dBW | Watts | Vrms | dBV | dBFS
Модули спектра. Доступные значения зависят от значения параметра Типа.
Настраиваемый: да
Программируемое использование
Смотрите SpectrumUnits.
Full scale — Полный масштаб для dBFS модулей
Auto (значение по умолчанию) | положительный действительный скаляр
Полный масштаб используется в полном масштабе децибела (dBFS) модули. По умолчанию Спектр Анализатор использует целую шкалу спектра. Задайте положительный действительный скаляр для dBFS полного масштаба.
Настраиваемый: да
Зависимости
Чтобы включить этот параметр, установите:
Введите область к
TimeМодули к
dBFS
Программируемое использование
Смотрите FullScale.
Averaging method — Сглаживание метода
Running (значение по умолчанию) | Exponential
Задайте метод сглаживания как:
Running— Рабочее среднее значение последних выборок n. ИспользуйтеAveragesсвойство задать n.Exponential— Взвешенное среднее выборок. ИспользуйтеForgetting factorсвойство задать взвешенный фактор упущения.
Для получения дополнительной информации о методах усреднения, смотрите Метод усреднения.
Программируемое использование
Смотрите AveragingMethod.
Averages — Количество спектральных средних значений
1
Задайте количество спектральных средних значений как положительное целое число. Спектр анализатор вычисляет текущую оценку спектра мощности путем вычисления рабочего среднего значения последних оценок спектра мощности N. Этот параметр задает количество спектральных средних значений, N.
Зависимости
Этот параметр применяется только когда:
Представлением является
SpectrumилиSpectrum and spectrogram.Averaging method является
Running.
Программируемое использование
Смотрите SpectralAverages.
Forgetting factor — Взвешивание упущения фактора
0.9
Задайте экспоненциал, взвешивающий как скалярное значение, больше, чем 0 и меньше чем или равный 1.
Зависимость
Этот параметр применяется только, когда Averaging method является Exponential.
Программируемое использование
Смотрите ForgettingFactor.
Reference load — Ссылочная загрузка
1
Ссылочная загрузка в Омах, которые Спектр Анализатор использует в качестве ссылки, чтобы вычислить значения степени.
Зависимость
Чтобы использовать этот параметр, установите Входную область на Time.
Программируемое использование
Смотрите ReferenceLoad.
Scale — Шкала оси частоты
Linear (значение по умолчанию) | Logarithmic
Выберите линейную шкалу или шкалу логарифма для оси частоты. Когда промежуток частоты содержит отрицательные значения частоты, вы не можете выбрать логарифмическую опцию.
Программируемое использование
Смотрите FrequencyScale.
Offset — Постоянная частота возмещена
0
Постоянное смещение частоты, чтобы примениться к целому спектру или вектору частот, чтобы примениться к каждому спектру за несколько входных параметров. Параметр смещения добавляется к значениям на оси Частоты в окне Spectrum Analyzer. Этот параметр не используется ни в каких спектральных расчетах. Необходимо принять параметр во внимание, когда вы устанавливаете Span (Hz) и параметры CF (Hz) гарантировать, что промежуток частоты в интервале частоты Найквиста.
Зависимость
Чтобы использовать этот параметр, установите Входную область на Time.
Программируемое использование
Смотрите FrequencyOffset.
Normal trace — Нормальное представление трассировки
на (значении по умолчанию) | прочь
Когда этот флажок устанавливается, Спектр Анализатор вычисляет и строит плотность спектра мощности или спектр мощности. Спектр Анализатор выполняет операцию сглаживания путем усреднения нескольких спектральных оценок.
Зависимости
Чтобы снять этот флажок, необходимо сначала выбрать Max, содержат трассировку, или Min содержат параметр трассировки. Этот параметр применяется только, когда Представлением является Spectrum или Spectrum and spectrogram.
Программируемое использование
Смотрите PlotNormalTrace.
Max hold trace — Максимум придерживается взгляда трассировки
от (значения по умолчанию) | на
Установите этот флажок, чтобы включить Спектру Анализатор, чтобы построить максимальные спектральные значения всех полученных оценок.
Зависимость
Этот параметр применяется только, когда Представлением является Spectrum или Spectrum and spectrogram.
Программируемое использование
Смотрите PlotMaxHoldTrace.
Min hold trace — Минимум придерживается взгляда трассировки
от (значения по умолчанию) | на
Установите этот флажок, чтобы включить Спектру Анализатор, чтобы построить минимальные спектральные значения всех полученных оценок.
Зависимость
Этот параметр применяется только, когда Представлением является Spectrum или Spectrum and spectrogram.
Программируемое использование
Смотрите PlotMinHoldTrace.
Two-sided spectrum — Включите двухстороннее представление спектра
от (значения по умолчанию) | на
Установите этот флажок, чтобы включить двухстороннее представление спектра. В этом представлении показывают и отрицательные и положительные частоты. Если вы снимаете этот флажок, Спектр, Анализатор показывает односторонний спектр только с положительными частотами. Анализатор спектра требует, чтобы этот параметр был выбран, когда входной сигнал с комплексным знаком.
Программируемое использование
Смотрите PlotAsTwoSidedSpectrum.
Свойства настройки
Диалоговое окно Configuration Properties управляет визуальными аспектами Спектра Анализатор. Чтобы открыть Configuration Properties, в меню Spectrum Analyzer, выбирают View> Configuration Properties или нажимают
кнопку на выпадающей панели инструментов.
Title — Отобразите заголовок
вектор символов | строка
Задайте заголовок отображения. Введите %<SignalLabel> использовать метки сигнала в модели Simulink как заголовки осей.
Настраиваемый: да
Программируемое использование
Смотрите Title.
Show legend — Отобразите легенду сигнала
от (значения по умолчанию) | на
Покажите легенду сигнала. Имена, перечисленные в легенде, являются именами сигнала из модели. Для сигналов с несколькими каналами индекс канала добавлен после имени сигнала. Непрерывные сигналы имеют прямые линии перед своими именами, и дискретные сигналы неродной сформировали линии.
От легенды можно управлять, какие сигналы отображаются. Это управление эквивалентно изменению видимости в параметрах Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал, щелкните правой кнопкой по имени сигнала, которое скрывает все другие сигналы. Чтобы показать все сигналы, нажмите ESC.
Примечание
Легенда только показывает первые 20 сигналов. Любые дополнительные сигналы нельзя просмотреть или управлять от легенды.
Зависимость
Чтобы включить этот параметр, установите Представление на Spectrum или Spectrum and spectrogram.
Программируемое использование
Смотрите ShowLegend.
Show grid — Покажите внутренние линии сетки
на (значении по умолчанию) | прочь
Покажите внутренние линии сетки на Спектре Анализатор
Программируемое использование
Смотрите ShowGrid.
Y-limits (minimum) — Минимум оси Y
-80
Y-limits (maximum) — Максимум оси Y
20
Y-label — Метка оси Y
вектор символов | строка
Чтобы отобразить модули сигнала, добавьте (%<SignalUnits>) к метке. В начале симуляции Simulink заменяет (%SignalUnits) с модулями, сопоставленными с сигналами. Например, если у вас есть сигнал для скорости с модулями м/с, входят
Velocity (%<SignalUnits>)
Программируемое использование
Смотрите YLabel.
Color map — Палитра спектрограммы
jet(256) (значение по умолчанию) | hot(256) | bone(256) | cool(256) | copper(256) | gray(256) | parula(256) | Матрица с 3 столбцами
Выберите палитру для спектрограммы или введите матричное выражение с тремя столбцами для палитры. Для получения дополнительной информации о палитрах, смотрите colormap.
Настраиваемый: да
Зависимость
Чтобы использовать этот параметр, установите Представление на Spectrogram или Spectrum and spectrogram.
Color-limits (minimum) — Минимум спектрограммы
-80
Задайте степень сигнала для минимального значения цвета спектрограммы.
Настраиваемый: да
Зависимость
Чтобы использовать этот параметр, установите Представление на Spectrogram или Spectrum and spectrogram.
Программируемое использование
Смотрите ColorLimits.
Color-limits (maximum) — Максимум спектрограммы
20 (значений по умолчанию) | скаляр
Задайте степень сигнала для максимального значения цвета спектрограммы.
Настраиваемый: да
Зависимость
Чтобы использовать этот параметр, установите Представление на Spectrogram или Spectrum and spectrogram.
Программируемое использование
Смотрите ColorLimits.
Стиль
Средства управления диалоговым окном Style, как к Спектру Анализатор появляется. Чтобы открыть Свойства стиля, в меню Spectrum Analyzer, выбирают View> Style или нажимают
кнопку на выпадающей панели инструментов.
Figure color — Фон окна
серое (значение по умолчанию) | палитра цветов
Задайте цвет, что вы хотите обратиться к фону фигуры осциллографа.
Plot type — Постройте тип
Line (значение по умолчанию) | Stem
Axes colors — Цвет фона осей
черное (значение по умолчанию) | палитра цветов
Задайте цвет, что вы хотите обратиться к фону осей.
Properties for line — Образуйте канал для визуальных настроек свойства
названия канала
Задайте канал, для которого вы хотите изменить видимость, свойства линии и свойства маркера.
Visible — Видимость канала
на (значении по умолчанию) | прочь
Задайте, отображается ли выбранный канал. Если вы снимаете этот флажок, линия исчезает. Можно также изменить видимость сигнала с помощью легенды scope.
Line — Стиль линии
линия, 0.5, желтый (значение по умолчанию)
Задайте стиль линии, ширину линии и цвет линии для выбранного канала.
Marker — Маркеры точки данных
none (значение по умолчанию)
Задайте метки выбранного канала, чтобы показать в его точках данных. Этот параметр похож на свойство 'Marker' для графиков. Можно выбрать любой из символов маркера от выпадающего.
Масштабирование осей
Диалоговое окно Axes Scaling управляет пределами осей Спектра Анализатор. Чтобы открыть свойства Axes Scaling, в меню Spectrum Analyzer, выбирают Tools> Axes Scaling> Axes Scaling Properties.
Axes scaling/Color scaling — Автоматическое масштабирование осей
Auto (значение по умолчанию) | Manual | After N Updates
Задайте, когда осциллограф автоматически будет масштабировать ось Y. Если спектрограмма отображена, задайте, когда осциллограф автоматически масштабирует цветную ось. По умолчанию этот параметр устанавливается на Auto, и осциллограф не уменьшает пределы оси Y при масштабировании осей или цвета. Можно выбрать одну из следующих опций:
Auto— Осциллограф масштабирует оси, или окрасьте по мере необходимости, оба в течение и после симуляции. Выбирание этой опции показывает Do not allow Y-axis limits to shrink или Do not allow color limits to shrink.Manual— Когда вы выбираете эту опцию, осциллограф автоматически не масштабирует оси или цвет. Можно вручную масштабировать оси или раскрасить любой из следующих путей:Выберите Tools> Scaling Properties.
Нажмите одну из кнопок на панели инструментов Scale Axis Limits.
Когда фигура осциллографа будет активным окном, нажмите Ctrl+A.
After N Updates— Выбор этой опции заставляет осциллограф масштабировать оси или цвет после конкретного количества обновлений. Эта опция является полезной, и самой эффективной, когда ваши значения сигналов частоты быстро достигают установившийся после короткого периода. Выбирание этой опции показывает окно редактирования Number of updates, где можно изменить количество обновлений, чтобы ожидать перед масштабированием.
Настраиваемый: да
Программируемое использование
Смотрите AxesScaling.
Do not allow Y-axis/color limits to shrink — Оси, масштабирующие пределы
на (значении по умолчанию) | прочь
Когда вы выбираете этот параметр, оси Y позволяют вырасти во время операций масштабирования осей. Если спектрограмма отображена, выбирание этого параметра позволяет цветным пределам расти во время масштабирования оси. Если вы снимаете этот флажок, ось Y или цветные пределы могут уменьшиться во время операций масштабирования осей.
Зависимость
Этот параметр появляется только, когда вы выбираете Auto для Axis scaling или параметра Color scaling. Когда вы устанавливаете Axes scaling или параметр Color scaling к Manual или After N Updates, y - ось или цветные пределы могут уменьшиться.
Number of updates — Количество обновлений перед масштабированием
10
Количество обновлений, после которых оси масштабируются, заданный как положительное целое число. Если спектрограмма отображена, этот параметр задает количество обновлений, после которых цветные оси масштабируется.
Настраиваемый: да
Зависимость
Этот параметр появляется только, когда вы устанавливаете масштабирование/Цвет Осей, масштабирующееся на After N Updates.
Программируемое использование
Смотрите AxesScalingNumUpdates.
Scale limits at stop — Масштабируйте оси на остановке
от (значения по умолчанию) | на
Установите этот флажок, чтобы масштабировать оси, когда симуляция остановится. Если спектрограмма отображена, установите этот флажок, чтобы масштабировать цвет, когда симуляция останавливается. y - ось всегда масштабируется. x - пределы по осям только масштабируются, если вы также устанавливаете флажок Scale X-axis limits.
Data range (%) — Процент осей
100 (значений по умолчанию) | номер в области значений [1,100]
Установите процент оси что использование осциллографа отображать данные при масштабировании осей. Если спектрограмма отображена, установите процент области значений значений степени в рамках палитры. Допустимые значения от 1 до 100. Например, если вы устанавливаете этот параметр на 100, осциллограф масштабирует пределы по осям, таким образом, что ваши данные используют целую область значений оси. Если вы затем устанавливаете этот параметр на 30, осциллограф увеличивает y - ось или цветовой диапазон, таким образом, что ваши данные используют только 30% области значений оси.
Настраиваемый: да
Align — Выравнивание вдоль осей
Center (значение по умолчанию) | Bottom | Top | Left | Right
Задайте, где осциллограф выравнивает ваши данные вдоль оси, когда это масштабирует оси. Если спектрограмма отображена, задайте, где осциллограф выравнивает ваши данные вдоль оси, когда это масштабирует цвет. Если вы используете Измерения CCDF, ось X также конфигурируема.
Настраиваемый: да
Примеры модели
Характеристики блока
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
Алгоритмы
Метод валлийцев
Когда вы устанавливаете свойство Method на Welch, следующие алгоритмы применяются. Спектр Анализатор использует RBW или Window Length установка в Spectrum Settings разделяет на области, чтобы определить длину окна данных. Затем это делит входной сигнал во многие оконные сегменты данных. Наконец, Спектр Анализатор использует модифицированный метод периодограммы, чтобы вычислить спектральные обновления, составляя в среднем оконные периодограммы для каждого сегмента.
Спектр Анализатор требует что минимальное количество выборок вычислять спектральную оценку. Это количество входных выборок, требуемых вычислить одно спектральное обновление, показывается Samples/update в панели Main options. Это значение непосредственно связано с пропускной способностью разрешения, RBW, следующим уравнением, или к длине окна, уравнением, показанным на шаге 2.
Нормированная эффективная шумовая пропускная способность, NENBW, является фактором, который зависит от метода работы с окнами. Спектр Анализатор показывает значение NENBW в панели Window Options панели Spectrum Settings. Перекройте процент, Op, значение параметра Overlap % в панели Window Options панели Spectrum Settings. Fs является частотой дискретизации входного сигнала. Спектр Анализатор показывает частоту дискретизации в панели Main Options панели Spectrum Settings.
Когда в режиме RBW (Hz), длина окна, требуемая вычислить одно спектральное обновление, Nwindow, непосредственно связана с пропускной способностью разрешения и нормировала эффективную шумовую пропускную способность:
Когда в режиме Window Length, длина окна используется, как задано.
Количество входных выборок, требуемых вычислить одно спектральное обновление, Nsamples, непосредственно связано с длиной окна и суммой перекрытия следующим уравнением.
Когда вы увеличиваете процент перекрытия, меньше новых входных выборок необходимо, чтобы вычислить новое спектральное обновление. Например, если длина окна равняется 100, то количество входных выборок, требуемых вычислить одно спектральное обновление, дано как показано в следующей таблице.
Op Nsamples 0% 100 50% 50 80% 20 Нормированная эффективная шумовая пропускная способность, NENBW, является параметром окна, определенным длиной окна, Nwindow и типом используемого окна. Если w (n) обозначает вектор коэффициентов окна Nwindow, то NENBW дан следующим уравнением.
Когда в режиме RBW (Hz), можно установить пропускную способность разрешения с помощью значения параметра RBW (Hz) на панели Main options панели Spectrum Settings. Необходимо задать значение, чтобы гарантировать, что существует по крайней мере два интервала RBW по заданному промежутку частоты. Отношение полного промежутка к RBW должно быть больше два:
По умолчанию параметр RBW (Hz) на панели Main options устанавливается на
Auto. В этом случае, Спектр, Анализатор определяет соответствующее значение, чтобы гарантировать, что существует 1024 интервала RBW по заданному промежутку частоты. Когда вы устанавливаете RBW (Hz) наAuto, RBW вычисляется как:Когда в режиме Window Length, вы задаете Nwindow, и получившийся RBW:
Иногда, количество входных обеспеченных выборок не достаточно, чтобы достигнуть пропускной способности разрешения, которую вы задаете. Когда эта ситуация происходит, Спектр, Анализатор отображает сообщение:
Спектр Анализатор удаляет это сообщение и отображает спектральную оценку, когда достаточно данных было введено.
Примечание
Количество точек БПФ (Nfft) независимо от длины окна (Nwindow). Можно установить их на различные значения, если Nfft больше или равен Nwindow.
Набор фильтров
Когда вы устанавливаете свойство Method на Filter Bank, следующие алгоритмы применяются. Спектр Анализатор использует RBW (Hz) или свойство Number of frequency band в панели Spectrum Settings, чтобы определить длину входного кадра.
Спектр Анализатор требует, чтобы минимальное количество выборок вычислило спектральную оценку. Это количество входных выборок, требуемых вычислить одно спектральное обновление, показывается Samples/update в панели Main options. Это значение непосредственно связано с пропускной способностью разрешения, RBW, следующим уравнением.
Fs является частотой дискретизации входного сигнала. Спектр Анализатор показывает частоту дискретизации в панели Main Options панели Spectrum Settings.
Когда в режиме RBW (Hz), можно установить пропускную способность разрешения с помощью значения параметра RBW (Hz) на панели Main options панели Spectrum Settings. Необходимо задать значение, чтобы гарантировать, что существует по крайней мере два интервала RBW по заданному промежутку частоты. Отношение полного промежутка к RBW должно быть больше два:
По умолчанию параметр RBW на панели Main options устанавливается на
Auto. В этом случае, Спектр, Анализатор определяет соответствующее значение, чтобы гарантировать, что существует 1024 интервала RBW по заданному промежутку частоты. Таким образом, когда вы устанавливаете RBW наAuto, это вычисляется следующим уравнением.Когда в режиме Number of frequency bands, вы задаете размер входного кадра. Когда количеством диапазонов частот является
Auto, получившийся RBW:Когда количество диапазонов частот вручную задано, получившийся RBW:
Для получения дополнительной информации об алгоритме набора фильтров, смотрите Многофазную Реализацию.
Иногда, количество входных обеспеченных выборок не достаточно, чтобы достигнуть пропускной способности разрешения, которую вы задаете. Когда эта ситуация происходит, Спектр, Анализатор отображает сообщение:
Спектр Анализатор удаляет это сообщение и отображает спектральную оценку, когда достаточно данных было введено.
Гармонические измерения
Гармонические измерения искажения используют трассировку спектра, показанную в отображении как вход к измерениям.
Hannпо умолчаниюустановка окна Спектра, Анализатор может показать утечку, которая может полностью замаскировать уровень шума измеренного сигнала.
Гармонические измерения пытаются откорректировать для утечки путем игнорирования всего содержимого частоты, которое уменьшается монотонно далеко от максимума гармонического peaks. Если утечка окна покрывает больше чем 70% пропускной способности частоты в вашем спектре, можно видеть, что пробел читать (–) сообщил для SNR и SINAD. Если ваше приложение может терпеть увеличенную эквивалентную шумовую полосу (ENBW), рассмотрите использование окна Кайзера с высоким затуханием (до 330 дБ), чтобы минимизировать спектральную утечку.
Компонент DC проигнорирован.
После работы с окнами, ширины каждой гармоники маски компонента шумовая степень в окружении основной частоты и гармоник. Чтобы оценить шумовую степень в каждой области, Спектр, Анализатор вычисляет средний уровень шума в нелинейных областях спектра. Это затем экстраполирует то значение в каждую область.
N th продукты межмодуляции порядка происходит в A *F1 + B *F2,
где F1 и F2 являются входными частотами синусоиды и |A | + |B | = N. A и B являются целочисленными значениями.
Для измерений межмодуляции точка прерывания третьего порядка (TOI) вычисляется можно следующим образом, где P является степенью в децибелах измеренной степени, на которую ссылаются к 1 милливатту (dBm):
TOIlower = PF1 + (PF2 - P(2F1-F2))/2
TOIupper = PF2 + (PF1 - P(2F2-F1))/2
TOI = + (TOIlower + TOIupper)/2
