bwpropfilt
Извлеките объекты из свойств использования двухуровневого изображения
Синтаксис
Описание
Примеры
Найдите области без отверстий

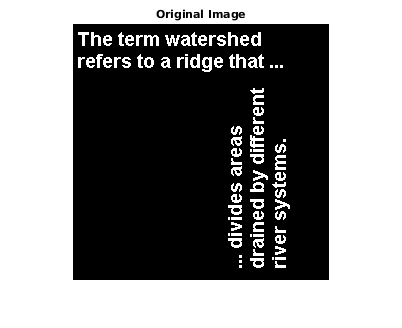

Считайте изображение и отобразите его.
BW = imread('text.png'); figure imshow(BW) title('Original Image')

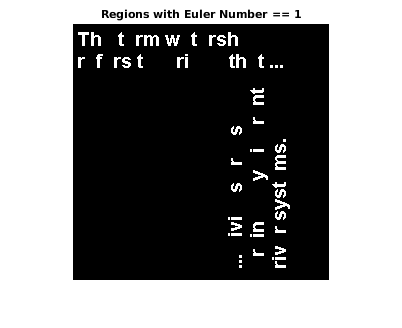

Используйте фильтрацию, чтобы создать второе изображение, которое содержит только те области в оригинальном изображении, которые не имеют отверстий. Для этих областей свойство Числа Эйлера равно 1. Отобразите отфильтрованное изображение.
BW2 = bwpropfilt(BW,'EulerNumber',[1 1]); figure imshow(BW2) title('Regions with Euler Number == 1')
Найдите, который десять объектов имеют самые большие периметры
Readimage.

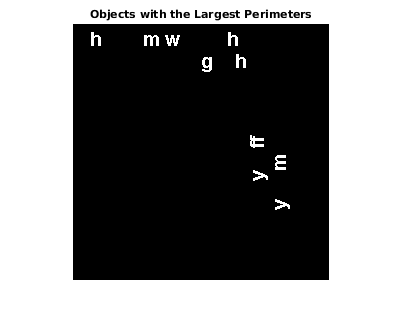

BW = imread('text.png');Найдите десять объектов в изображении с самыми большими периметрами, и отображение отфильтровало изображение.
BW2 = bwpropfilt(BW,'perimeter',10); figure; imshow(BW2) title('Objects with the Largest Perimeters')
Входные параметры
BW — Отобразите, чтобы быть отфильтрованными
двухуровневое изображение
Отобразите, чтобы быть отфильтрованными, заданными как двухуровневое изображение.
Типы данных: логический
attrib — Имя атрибута, на котором можно отфильтровать
вектор символов | представляет скаляр в виде строки
Имя атрибута, на котором можно отфильтровать, заданный как одно из следующих значений. Для получения дальнейшей информации об этих атрибутах, смотрите regionprops.
Area | EulerNumber | MinorAxisLength |
ConvexArea | Extent | Orientation |
Eccentricity | FilledArea | Perimeter |
EquivDiameter | MajorAxisLength | Solidity |
Если вы задаете полутоновое изображение, то attrib может иметь одно из этих дополнительных значений.
MaxIntensity | MeanIntensity | MinIntensity |
Типы данных: char | string
range — Минимальные и максимальные значения свойств
2 1 числовой вектор
Минимальные и максимальные значения свойств, заданные как 2 1 числовой вектор формы [low high].
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
n — Количество объектов возвратиться
положительное целое число
Количество объекта возвратиться, заданный как положительное целое число.
Типы данных: double
keep — Объекты сохранить
'largest' (значение по умолчанию) | 'smallest'
Объекты сохранить, заданный как 'largest' или 'smallest'.
Типы данных: char | string
I — Изображение маркера
полутоновое изображение
Изображение маркера, заданное как полутоновое изображение, тот же размер как входное двухуровневое изображение. Значения интенсивности в полутоновом изображении задают области во входном двухуровневом изображении.
Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
conn — Пиксельная возможность соединения
8 4 | 3х3 матрица 0s и 1s
Пиксельная возможность соединения, заданная как одно из этих значений.
Значение | Значение | |
|---|---|---|
Двумерные возможности соединения | ||
4 | Пиксели соединяются, если их ребра затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются вдоль горизонтального или вертикального направления. |
|
8 | Пиксели соединяются, если их ребра или углы затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются вдоль горизонтали, вертикального, или диагонального направления. |
|
Возможность соединения может также быть задана более общим способом путем определения 3х3 матрицы 0s и 1s. 1- ценные элементы задают местоположения окружения относительно центрального элемента conn. Матрица должна быть симметричной о своем центральном элементе.
Типы данных: double | logical
Выходные аргументы
Смотрите также
bwareafilt | bwareaopen | bwconncomp | conndef | regionprops
