drawcircle

Создайте настраиваемый круговой ROI

свернуть все на странице

Синтаксис

roi = drawcircle
roi = drawcircle(ax)
roi = drawcircle(___,Name,Value)

Описание

пример

roi = drawcircle создает Circle Объект ROI и включает интерактивный рисунок круговой видимой области (ROI) на текущей системе координат.

Чтобы чертить ROI, расположите указатель на изображение. Курсор превращается в форму fleur. Перетащите, чтобы чертить круговой ROI. Чтобы закончить ROI, отпустите кнопку мыши. Для получения дополнительной информации об использовании ROI, включая горячие клавиши и опции контекстного меню, смотрите Советы.

Примечание

drawcircle функция удобства для создания Circle Объект ROI. Если вы создаете объект ROI непосредственно, вызывая Circle, необходимо вызвать draw возразите функции, чтобы включить интерактивный рисунок ROI. В отличие от этого drawcircle функция создает объект ROI и вызывает draw возразите функции для вас. Какой бы ни способ, которым вы создаете ROI, вы используете свойства объектов, объектные функции и уведомления о событии, чтобы настроить его внешний вид и поведение. Для получения дополнительной информации об использовании этих возможностей смотрите Советы.

roi = drawcircle(ax) создает ROI на осях, заданных ax.

пример

roi = drawcircle(___,Name,Value) изменяет внешний вид и поведение ROI с помощью одной или нескольких пар "имя-значение". Незаданные пары "имя-значение" установлены в значения по умолчанию.

Примеры

свернуть все

Скрипт Open Live Script

Считайте изображение в рабочую область и отобразите ее.

imshow(imread('peacock.jpg'))

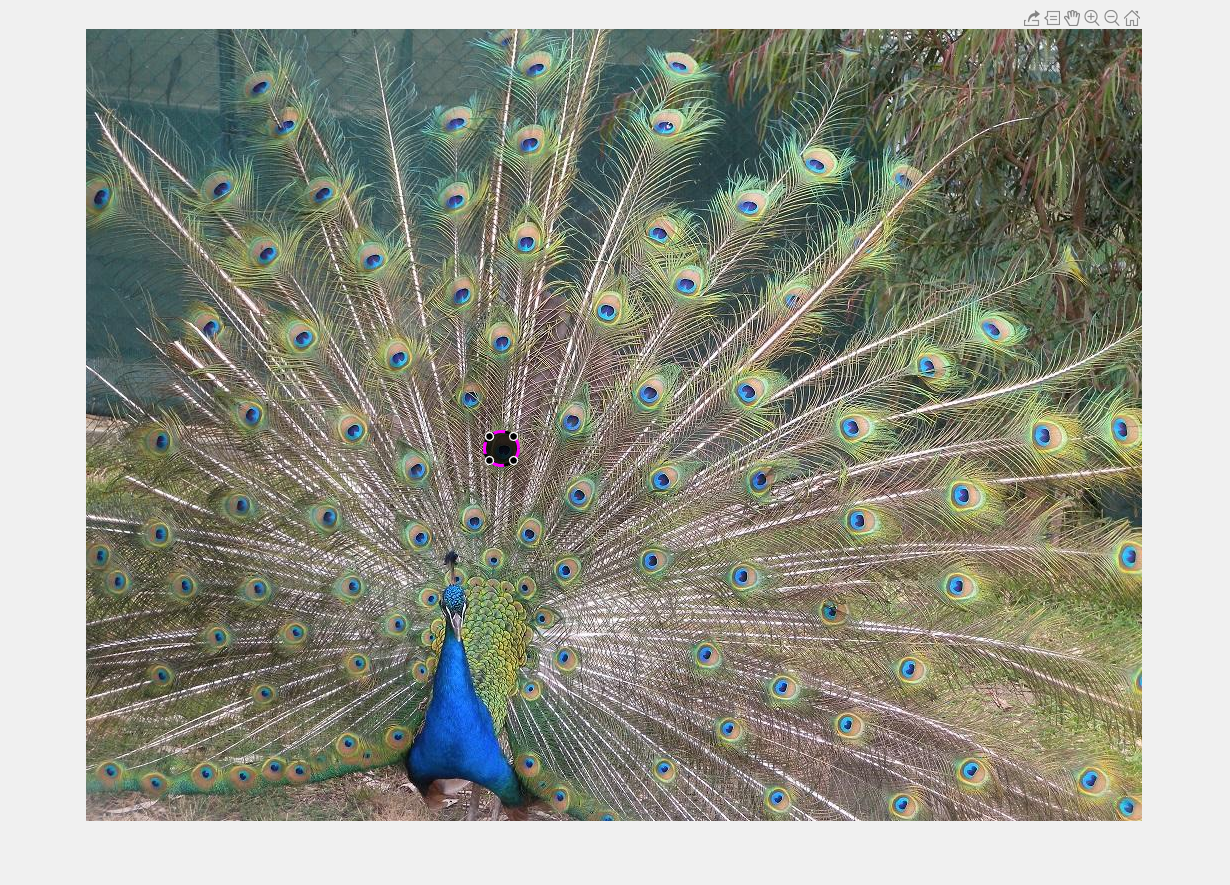

В интерактивном режиме чертите частично непрозрачный черный круговой ROI.

h = drawcircle('Color','k','FaceAlpha',0.4);

Измените цвет дорожки ROI к пурпурному, затем увеличьте непрозрачность ROI.

h.StripeColor = 'magenta';
h.FaceAlpha = 0.8;

Скрипт Open Live Script

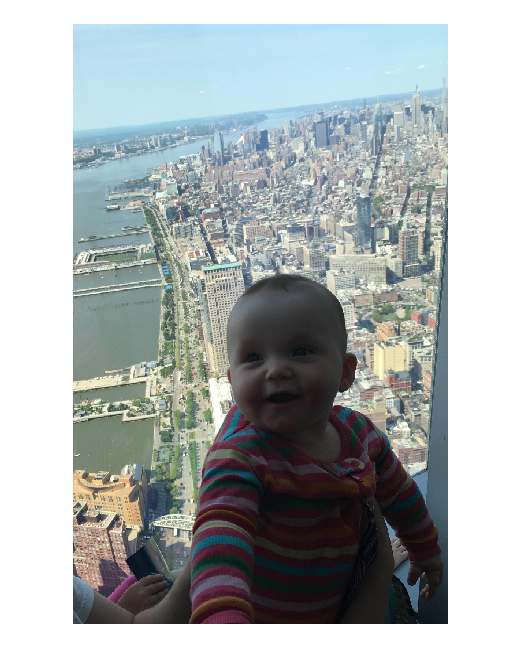

Считайте изображение в рабочую область и отобразите ее.

I = imread('baby.jpg');
figure
imshow(I)

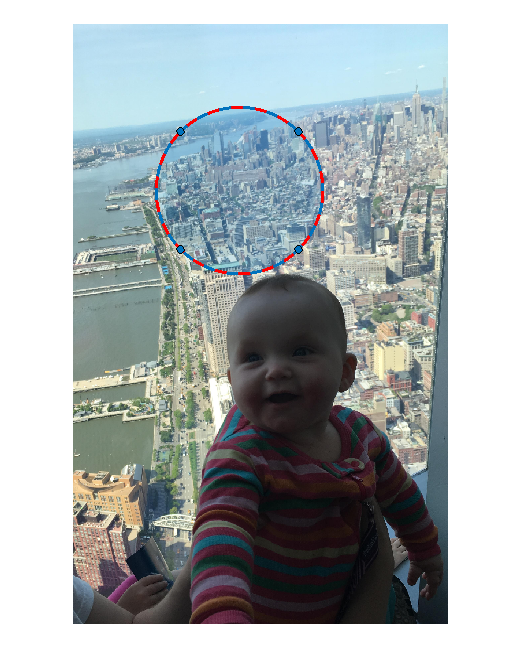

Чертите круговой ROI на изображении, Использование 'Center' пара "имя-значение", чтобы задать местоположение круга и 'Radius' пара "имя-значение", чтобы задать ее размер. Установите ребро круга чередоваться путем определения 'StripeColor' пара "имя-значение".

h = drawcircle('Center',[1000,1000],'Radius',500,'StripeColor','red');

Скрипт Open Live Script

Считайте изображение в рабочую область.

I = imread('cameraman.tif');

Отобразите изображение.

imshow(I);

Чертите круговой ROI на изображении.

roi = drawcircle('Color','r');

Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.

function allevents(src,evt)
    evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]);
        case{'ROIMoved'}
            disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]);
            disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]);
    end
end

Входные параметры

свернуть все

Родительские оси ROI, заданного как Axes возразите или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения смотрите Используя ROI в Приложениях, Созданных с App Designer.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: roi = drawcircle('Color','k','Label','My Circle');

Центр ROI, заданного как разделенная запятой пара, состоящая из 'Center' и 1 2 массив формы [x y]. Значения x и y являются координатами центральной точки ROI. Значение этого свойства изменяется автоматически, когда вы чертите или перемещаете ROI.

Цвет ROI, заданный как разделенная запятой пара, состоящая из 'Color' и MATLAB® ColorSpec (Color Specification) значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

ROI может быть в интерактивном режиме удален через контекстное меню, заданное как разделенная запятой пара, состоящая из 'Deletable' и логическое значение true или false. Когда значением является true (значение по умолчанию), можно удалить ROI через контекстное меню. Чтобы отключить этот элемент контекстного меню, установите 'Deletable' к false. Когда значение установлено к false, можно все еще удалить ROI путем вызова delete функция, задавая указатель на ROI как вход.

Область осей, в которые можно в интерактивном режиме поместить ROI, заданный как разделенная запятой пара, состоящая из 'DrawingArea' и одно из значений в этой таблице.

ЗначениеОписание
'auto'Областью рисунка являются пределы текущей системы координат (значение по умолчанию).
'unlimited'Область рисунка не имеет никакого контура, и ROI могут чертиться или перетаскиваться, чтобы расширить вне пределов осей.
[x,y,w,h]Область рисунка ограничивается прямоугольником, начинающимся в (x, y), с шириной w и высота h.

Прозрачность поверхности ROI, заданной как разделенная запятой пара, состоящая из 'FaceAlpha' и скалярное значение в области значений [0,1]. Когда значением является 1, поверхность ROI полностью непрозрачна. Когда значением является 0, поверхность ROI абсолютно прозрачна.

Поверхность ROI может получить нажатия кнопки, заданные как разделенная запятой пара, состоящая из 'FaceSelectable' и значение true или false. Когда true (значение по умолчанию), поверхность ROI может получить нажатия кнопки. Когда false, поверхность ROI не может получить нажатия кнопки.

Видимость ROI обрабатывает в Children свойство родительского элемента, заданного как разделенная запятой пара, состоящая из 'HandleVisibility' и одно из значений в этой таблице.

ЗначениеОписание
'on'Указатель на объект всегда отображается (значение по умолчанию).
'off'Указатель на объект скрыт в любом случае.
'callback'Указатель на объект отображается из коллбэков или функций, вызванных коллбэками, но не из функций, вызванных из командной строки.

Интерактивность ROI, заданного как разделенная запятой пара, состоящая из 'InteractionsAllowed' и одно из значений в этой таблице.

ЗначениеОписание
'all'ROI является полностью межигровым (значение по умолчанию).
'none'ROI не является межигровым, и никакие не перетаскивают точки, отображаются.
'translate'ROI может быть переведен (перемещенный) в области рисунка, но не изменился.
'reshape'ROI может быть изменен в области рисунка, но не переведен.

Метка ROI, заданная как разделенная запятой пара, состоящая из 'Label' и вектор символов или строка. По умолчанию это свойство установлено в пустой массив ('') и ROI не имеет никакой метки.

Видимость метки ROI, заданной как разделенная запятой пара, состоящая из 'LabelVisible' и одно из этих значений.

ЗначениеОписание
'on'Метка отображается, когда ROI отображается, и Label свойство непусто (значение по умолчанию).
'hover'

Метка отображается только, когда мышь наводит на ROI.

'off'Метка не отображается.

Ширина ребра ROI, заданного как разделенная запятой пара, состоящая из 'LineWidth' и положительный числовой скаляр в точках. Значением по умолчанию является три раза число точек на экранный пиксель.

Родительский элемент ROI, заданный как разделенная запятой пара, состоящая из 'Parent' и Axes или UIAxes объект. Для получения информации об использовании ROI в UIAxes, включая важные ограничения, смотрите Используя ROI в Приложениях, Созданных с App Designer.

Радиус круга, заданного как разделенная запятой пара, состоящая из 'Radius' и неотрицательный числовой скаляр. Значение этого свойства изменяется автоматически, когда вы чертите или перемещаете ROI.

Состояние выбора ROI, заданного как разделенная запятой пара, состоящая из 'Selected' и true или false. Можно также установить это значение в интерактивном режиме. Например, нажатие на ROI выбирает его и устанавливает это значение к true. Точно так же, если вы Ctrl-click ROI, отменяет выбор его и устанавливает это значение к false.

Цвет ROI, когда выбрано, заданный как разделенная запятой пара, состоящая из 'SelectedColor' и ColorSpec (Color Specification) MATLAB. Если 'SelectedColor' установлен в 'none', затем значение Color задает цвет ROI для всех состояний, выбранных или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Цвет дорожки ROI, заданной как разделенная запятой пара, состоящая из 'StripeColor'и ColorSpec (Color Specification) MATLAB значение. Если вы задаете 'StripeColor', ребро ROI чередуется. Чередование состоит из комбинации значения, заданного 'Color' и это значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Пометьте, чтобы сопоставить с ROI, заданным как разделенная запятой пара, состоящая из 'Tag' и вектор символов или скаляр строки. Используйте значение тега, чтобы найти объект ROI в иерархии объектов при помощи findobj функция.

Контекстное меню, заданное как разделенная запятой пара, состоящая из 'UIContextMenu' и ContextMenu создание объекта с помощью uicontextmenu функция. Задайте эту пару "имя-значение", чтобы отобразить пользовательское контекстное меню, когда вы щелкнете правой кнопкой по ROI. Чтобы создать пользовательское контекстное меню, создайте ContextMenu объект, при помощи uicontextmenu функция, и затем конфигурирует свойства контекстного меню.

Данные, чтобы сопоставить с ROI, заданным как разделенная запятой пара, состоящая из 'UserData' и любые данные MATLAB. Например, можно задать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Местоположения точек на ребре ROI, возвращенного как разделенная запятой пара, состоящая из 'Vertices' и n-by-2 массив.

Этот параметр только для чтения.

Видимость ROI, заданная как разделенная запятой пара, состоящая из 'Visible' и одно из значений в этой таблице.

ЗначениеОписание
'on'Задайте это значение, чтобы отобразить ROI (значение по умолчанию).
'off'Задайте это значение, чтобы скрыть ROI, не удаляя его. Все еще можно получить доступ к свойствам скрытого ROI.

Выходные аргументы

свернуть все

Круговой ROI, возвращенный как Circle объект.

Советы

  • ROI поддерживает следующую интерактивность, включая горячие клавиши.

    ПоведениеГорячая клавиша
    Отмена, чертящая ROI.Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Position поле .
    Измените размер ROI.

    Расположите указатель над одной из вершин на круге и затем перетащите. Соотношение сторон ROI остается постоянным (1:1).

    Переместите ROI.Расположите указатель над ROI. Указатель превращается в форму fleur. Перетащите ROI.
    Удалите ROI.Расположите указатель над ROI и щелкните правой кнопкой, чтобы просмотреть его контекстное меню. Выберите Delete Circle из меню. Можно также удалить ROI с помощью delete объектная функция.

  • drawcircle функция возвращает Circle Объект ROI. После создания используйте эти возможности объекта настроить внешний вид и поведение ROI.

    • Свойства объектов — ROI возражает свойствам поддержки, которые изменяют их внешний вид или поведение. Например, чтобы изменить цвет roi к желтому, устанавливает его Color свойство, roi.Color = 'yellow'.

    • Объектные функции — объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если вы хотите приостановить командную строку MATLAB после создания ROI, вызовите wait объектная функция.

    • Уведомления о событии — объекты ROI могут уведомить ваш код, когда определенные события, такой как перемещаемый или кликнувший, происходят с ROI. Чтобы получить эти уведомления, используйте addlistener возразите функции, чтобы настроить listeners для определенных событий. В прослушивателе задайте событие, такое как 'ROIMoved', и функция обратного вызова, которая выполняется, когда событие имеет место. Когда ROI уведомляет ваше приложение через прослушиватель, это возвращает данные, характерные для события. Например, с 'ROIMoved' событие, объект ROI возвращает свое предыдущее положение и свое текущее положение.

    Для примера использования прослушивателей события с Circle возразите, смотрите Настроенный Прослушиватель для Круговых Событий ROI. Для получения дополнительной информации об этих возможностях, смотрите Circle объектная документация.

Смотрите также

| | | | | | | | | |

Темы

Введенный в R2018b
