Создайте настраиваемый прямоугольный ROI
roi = drawrectangleRectangle возразите и включает интерактивный рисунок прямоугольной видимой области (ROI) на текущей системе координат.
Чтобы чертить ROI, расположите указатель на изображение. Курсор превращается в форму fleur. Перетащите, чтобы чертить прямоугольный ROI. Чтобы закончить ROI, отпустите кнопку мыши. Для получения дополнительной информации об использовании ROI, включая горячие клавиши и опции контекстного меню, смотрите Советы.
drawrectangle функция удобства для создания Rectangle Объект ROI. Если вы создаете объект ROI непосредственно, вызывая Rectangle, необходимо вызвать draw возразите функции, чтобы включить интерактивный рисунок ROI. В отличие от этого drawrectangle функция создает объект ROI и вызывает draw возразите функции для вас. Какой бы ни способ, которым вы создаете ROI, вы используете свойства объектов, объектные функции и уведомления о событии, чтобы настроить его внешний вид и поведение. Для получения дополнительной информации об использовании этих возможностей смотрите Советы.
roi = drawrectangle(___,Name,Value)
Считайте изображение в рабочую область и отобразите ее.
imshow(imread('baby.jpg'))Чертите красный прямоугольный ROI с меткой 'OuterRectangle'.
r1 = drawrectangle('Label','OuterRectangle','Color',[1 0 0]);

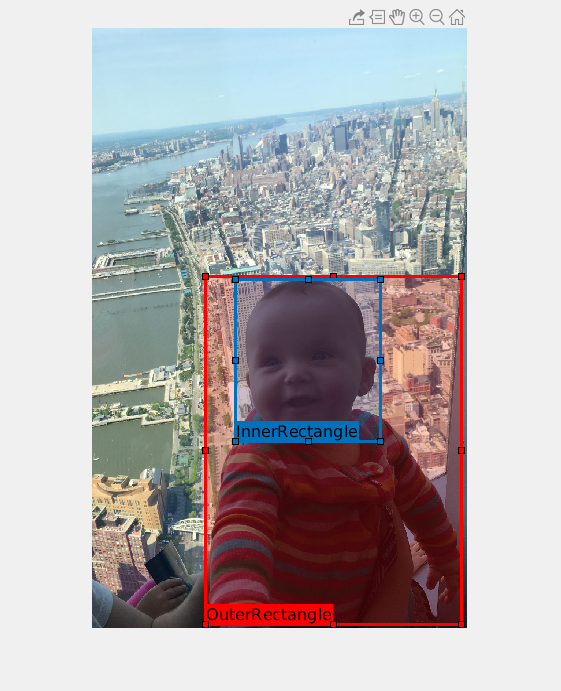

Чертите другой прямоугольный ROI, ограничивая область рисунка областью в первом прямоугольнике.
r2 = drawrectangle('Label','InnerRectangle','DrawingArea',r1.Position);
Считайте изображение в рабочую область и отобразите его.
I = imread('baby.jpg');
figure
imshow(I)

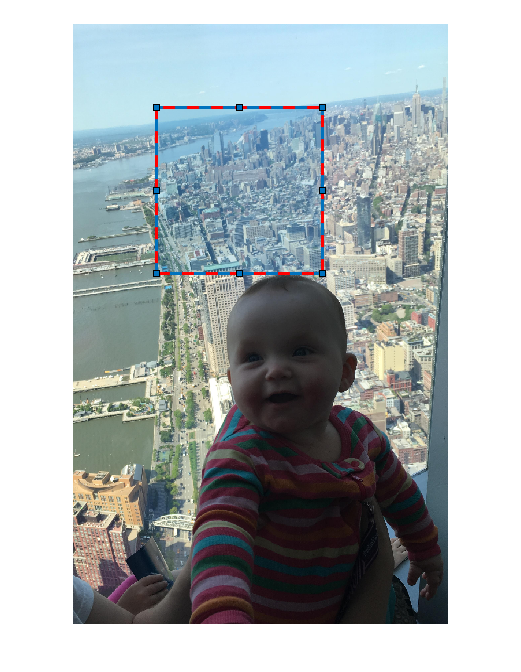

Чертите прямоугольный ROI по изображению, с помощью названный параметрами, чтобы задать местоположение и размер прямоугольника. Пример также указывает, что ребро прямоугольника является чередуемой линией.
h = drawrectangle('Position',[500,500,1000,1000],'StripeColor','r');
Считайте изображение в рабочую область.
I = imread('cameraman.tif');Отобразите изображение.
imshow(I);
Чертите прямоугольный ROI на изображении.
roi = drawrectangle('Color','r');
Настройте прослушиватели для ROI движущиеся события. Когда вы перемещаете его, ROI отправляет уведомления об этих событиях и выполняет функцию обратного вызова, которую вы задаете.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]); case{'ROIMoved'} disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]); end end
ROI поддерживает следующую интерактивность, включая горячие клавиши.
| Поведение | Горячая клавиша |
|---|---|
| Отмена, чертящая ROI. | Нажмите Esc. Функция возвращает допустимый объект ROI с пустым Position поле . |
| Измените размер (изменяют) ROI. | Указатель положения по вершине и затем перетаскивает. Прямоугольник имеет вершины в каждом углу и в средней точке каждой стороны. Чтобы сохранить соотношение сторон при изменении размеров, нажмите клавишу Shift. Чтобы заблокировать соотношение сторон, используйте Fix Aspect Ratio в контекстном меню щелчка правой кнопкой. |
| Переместите ROI. | Расположите указатель над ROI. Указатель превращается в форму fleur. Перетащите ROI. |
| Удалите ROI. | Расположите указатель где угодно на ROI и щелкните правой кнопкой. Выберите Delete Rectangle из контекстного меню. Можно также удалить ROI с помощью delete объектная функция. |
drawrectangle функция возвращает Rectangle Объект ROI. После создания используйте эти возможности объекта настроить внешний вид и поведение ROI.
Свойства объектов — ROI возражает свойствам поддержки, которые изменяют их внешний вид или поведение. Например, чтобы изменить цвет roi к желтому, устанавливает его Color свойство, roi.Color = 'yellow'.
Объектные функции — объекты ROI поддерживают набор объектных функций, которые работают с ROI. Например, если вы хотите приостановить командную строку MATLAB после создания ROI, вызовите wait объектная функция.
Уведомления о событии — объекты ROI могут уведомить ваш код, когда определенные события, такой как перемещаемый или кликнувший, происходят с ROI. Чтобы получить эти уведомления, используйте addlistener возразите функции, чтобы настроить listeners для определенных событий. В прослушивателе задайте событие, такое как 'ROIMoved', и функция обратного вызова, которая выполняется, когда событие имеет место. Когда ROI уведомляет ваше приложение через прослушиватель, это возвращает данные, характерные для события. Например, с 'ROIMoved' событие, объект ROI возвращает свое предыдущее положение и свое текущее положение.
Для примера использования прослушивателей события с AssistedFreehand возразите, смотрите Настроенный Прослушиватель для Прямоугольных Событий ROI. Для получения дополнительной информации об этих возможностях, смотрите Rectangle объектная документация.
Rectangle | drawassisted | drawcircle | drawcrosshair | drawcuboid | drawellipse | drawfreehand | drawline | drawpoint | drawpolygon | drawpolyline
