Создайте Оси декартовой системы координат
axes создает Оси декартовой системы координат по умолчанию в текущей фигуре и делает его текущими осями. Как правило, вы не должны создавать оси прежде, чем построить, поскольку графические функции автоматически создают оси при графическом выводе, если они не существуют.
axes( изменяет внешний вид осей или управляет путем отображения данных с помощью одного или нескольких аргументов пары "имя-значение". Например, Name,Value)'FontSize',14 устанавливает размер шрифта для текста осей. Для списка свойств смотрите Свойства осей графика.
axes( создает оси в фигуре, панели или вкладке, заданной parent,Name,Value)parent, вместо в текущей фигуре.
ax = axes(___)Axes объект создается. Используйте ax запросить и изменить свойства Axes объект после того, как это создается. Для списка свойств смотрите Свойства осей графика.
axes( делает оси или график заданными cax)cax текущая система координат и подчеркивает родительскую фигуру. Эта команда также делает cax первый объект перечислен в Children свойство фигуры и наборов CurrentAxes свойство фигуры к cax.
Положение два Axes объекты в фигуре и добавляют график в каждого.
Задайте положение первого Axes возразите так, чтобы это имело левый нижний угол в точке (0.1 0.1) с шириной и высотой 0,7. Задайте положение второго Axes возразите так, чтобы это имело левый нижний угол в точке (0.65 0.65) с шириной и высотой 0,28. По умолчанию значения нормированы фигуре. Возвратите Axes объекты как ax1 и ax2.

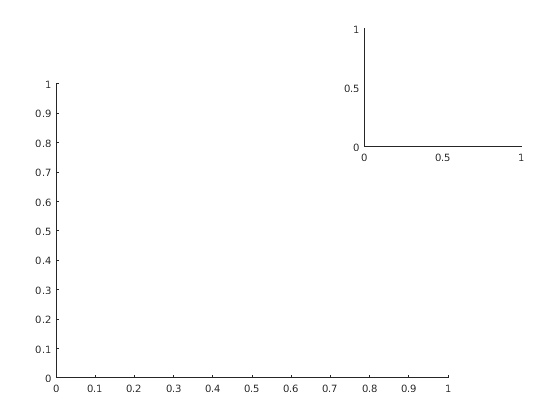

figure ax1 = axes('Position',[0.1 0.1 0.7 0.7]); ax2 = axes('Position',[0.65 0.65 0.28 0.28]);
Добавьте график в каждый Axes объект. Задайте оси путем передачи его как первого входного параметра к графической функции. Большинство графических функций сбрасывает некоторые свойства осей, такие как значения деления и метки. Однако они не сбрасывают положение осей.

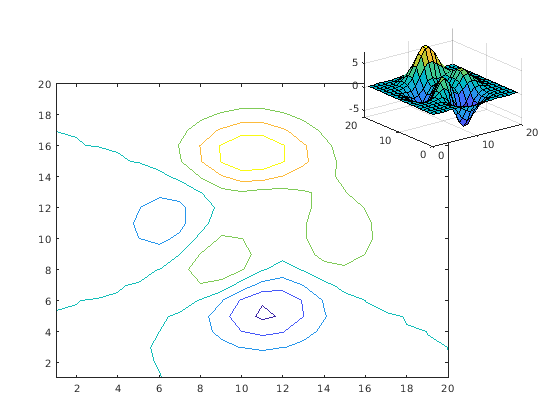

contour(ax1,peaks(20)) surf(ax2,peaks(20))
Создайте два overlayed Axes объекты. Затем задайте текущую систему координат и добавьте график.
Сначала создайте два Axes объекты и задают положения. Отобразитесь схема поля вокруг каждого исключает. Возвратите Axes объекты как ax1 и ax2.

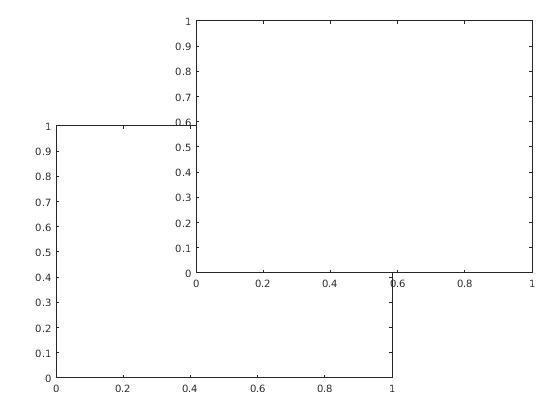

figure ax1 = axes('Position',[0.1 0.1 .6 .6],'Box','on'); ax2 = axes('Position',[.35 .35 .6 .6],'Box','on');
Сделайте ax1 текущая система координат. Это действие выявляет оси отображения и делает его целью для последующих графических функций. Добавьте линейный график в оси.

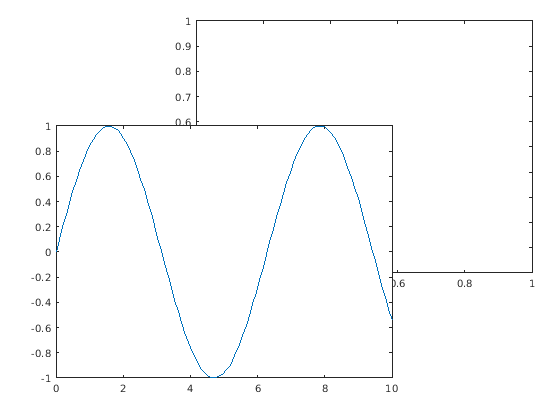

axes(ax1) x = linspace(0,10); y = sin(x); plot(x,y)
Создайте фигуру с двумя вкладками. Добавьте оси в каждую вкладку путем определения родительского контейнера для каждого. Постройте график в первой вкладке и поверхность во второй вкладке.

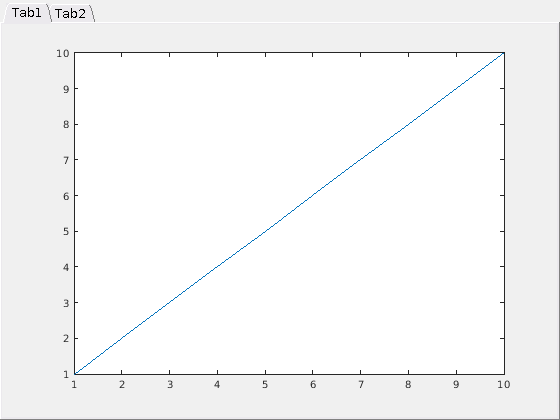

figure tab1 = uitab('Title','Tab1'); ax1 = axes(tab1); plot(ax1,1:10) tab2 = uitab('Title','Tab2'); ax2 = axes(tab2); surf(ax2,peaks)
parent — Родительский контейнерFigure возразите | Panel возразите | Tab возразите | TiledChartLayout объектРодительский контейнер, заданный как FigureПанель, Tab, или TiledChartLayout объект.
cax — Оси, чтобы сделать текущимAxes возразите |
PolarAxes возразите | GeographicAxes возразите | графический объектОси, чтобы сделать текущим, заданным как Axes объект, PolarAxes объект, GeographicAxes объект или графический объект, такой как HeatmapChart.
Если вы хотите делать объект, текущие оси, не изменяя состояние фигуры, устанавливают CurrentAxes свойство фигуры, содержащей оси; например:
fig = gcf; fig.CurrentAxes = cax;
axes('Position',[.3 .3 .5 .5]) устанавливает положение.Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в одинарных кавычках (' '). Можно задать несколько имен и аргументов пары значения как Name1,Value1,...,NameN,ValueN.
Некоторая графика функционирует значения свойств осей изменения при графическом выводе, такие как пределы по осям или значения деления. Установите свойства осей после графического вывода.
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства осей графика.
Размер и местоположение, исключая поле для меток, заданных как четырехэлементный вектор формы [left bottom width height]. По умолчанию MATLAB® измеряет значения в модулях, нормированных к контейнеру. Чтобы изменить модули, установите Units свойство.
left и bottom элементы задают расстояние от левого нижнего угла контейнера (обычно фигура, панель или вкладка) к левому нижнему углу контура положения.
width и height элементы являются размерностями контура положения. Для осей в 3-D представлении, Position свойство является наименьшим прямоугольником, который заключает оси.
Если вы хотите задать положение и составлять текст вокруг осей, то установленный OuterPosition свойство вместо этого. Эти рисунки показывают области, заданные OuterPosition (синие) значения и Position (красные) значения.
| 2D представление осей | 3-D представление осей |
|---|---|
|
|
Для получения дополнительной информации о положении осей смотрите Размещение Осей Управления.
Установка этого свойства не оказывает влияния, когда родительским контейнером является TiledChartLayout.
Размер и местоположение, включая метки и поле, заданное как четырехэлементный вектор формы [left bottom width height]. По умолчанию MATLAB измеряет значения в модулях, нормированных к контейнеру. Чтобы изменить модули, установите Units свойство. Значение по умолчанию [0 0 1 1] включает целую внутреннюю часть контейнера.
left и bottom элементы задают расстояние от левого нижнего угла контейнера (обычно фигура, панель или вкладка) к левому нижнему углу внешнего контура положения.
width и height элементы являются внешними размерностями контура положения.
Эти рисунки показывают области, заданные OuterPosition (синие) значения и Position (красные) значения.
| 2D представление осей | 3-D представление осей |
|---|---|
|
|
Для получения дополнительной информации о положении осей смотрите Размещение Осей Управления.
Установка этого свойства не оказывает влияния, когда родительским контейнером является TiledChartLayout.
